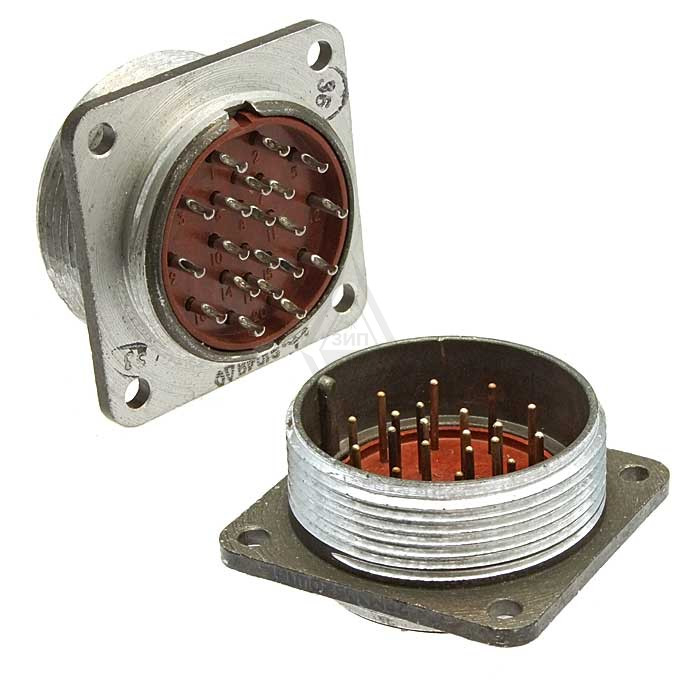

Назначение соединителя 2РМ33БПН20Ш1В1

2РМ33БПН20Ш1В1 — это низкочастотный цилиндрический электрический соединитель негерметичного типа. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМ — линейке цилиндрических соединителей, применяемых для коммутации электрических цепей в промышленной электронике.

Соединитель представляет собой вилку (обозначение Ш) для внутреннего монтажа. Подключение выполняется методом пайки или объёмного монтажа. Такой способ установки делает изделие пригодным для кабельного и приборного использования, когда требуется надёжное разъёмное соединение внутри блока или на кабельной сборке.

Подтверждённые особенности и характеристики

Конструкция соединителя включает блочный корпус с условным диаметром 33 мм. Патрубок прямой, оснащён гайкой для неэкранированного кабеля. Корпуса соединяются резьбовым способом с одношпоночной поляризацией, что обеспечивает правильную ориентацию ответных частей при стыковке.

• Количество контактов — 20 штук.
• Диаметр контактов — 1 мм.
• Покрытие контактов — серебряное (индекс В1).
• Номинальный ток — 6 А, пиковый ток — до 36 А.
• Рабочее напряжение — до 700 В.
• Диаметр D1 — 33 мм; диаметр D2 — M36×1; максимальная длина Lmax — 27 мм.
• Теплостойкость — до +100 °С.
• Рабочая температура — от минус 60 °С до плюс 100 °С.
• Устойчивость к вибрациям в диапазоне от 1 до 5000 Гц.
• Исполнение — всеклиматическое (индекс В).

Соединитель негерметичного типа, то есть не предназначен для работы в условиях прямого воздействия воды или повышенного давления среды. При этом всеклиматическое исполнение и широкий температурный диапазон позволяют применять его в разных климатических зонах при соблюдении условий эксплуатации.

Расшифровка обозначения

Маркировка 2РМ33БПН20Ш1В1 построена по стандартной схеме серии и содержит все основные сведения о варианте исполнения изделия.

1. 2РМ — серия цилиндрических соединителей.
2. 33 — условный диаметр корпуса.
3. БПН — блочный корпус, прямой патрубок, гайка для неэкранированного кабеля.
4. 20 — число контактов.
5. Ш1В1 — вилка, теплостойкость 100 °С, серебряное покрытие контактов.

Применение

Соединитель 2РМ33БПН20Ш1В1 применяется в промышленной электронике для кабельного и приборного подключения. Вилка внутреннего монтажа устанавливается на шасси, в блоке или на кабельной сборке; пайка либо объёмный монтаж обеспечивают стабильный электрический контакт с проводниками схемы.

Благодаря 20 контактам диаметром 1 мм с серебряным покрытием, номинальному току 6 А и напряжению до 700 В изделие подходит для коммутации силовых и сигнальных цепей постоянного и переменного тока частотой до 3 МГц. Устойчивость к вибрациям от 1 до 5000 Гц и рабочий диапазон температур от минус 60 до плюс 100 °С позволяют использовать соединитель в составе оборудования, подвергающегося механическим нагрузкам и перепадам температуры.

Резьбовое соединение корпусов с одношпоночной поляризацией исключает ошибку стыковки и удерживает сочленённые части при вибрации. Неэкранированный кабельный ввод через прямой патрубок с гайкой упрощает монтаж кабеля без экранирующей оплётки.

Технические характеристики

• Тип изделия — низкочастотный цилиндрический электрический соединитель.
• Тип корпуса — блочный, негерметичный.
• Диаметр корпуса — 33 мм.
• Патрубок — прямой, с гайкой для неэкранированного кабеля.
• Число контактов — 20.
• Диаметр контакта — 1 мм.
• Покрытие контактов — серебро.
• Номинальный ток — 6 А.
• Пиковый ток — до 36 А.
• Напряжение — до 700 В.
• Частота тока — до 3 МГц.
• Габаритные размеры — D1 равно 33 мм, D2 равно M36×1, Lmax равно 27 мм.
• Теплостойкость — до плюс 100 °С.
• Рабочая температура — от минус 60 °С до плюс 100 °С.
• Вибрационные нагрузки — от 1 до 5000 Гц.
• Исполнение — всеклиматическое.
• Монтаж — пайка или объёмный монтаж, вилка внутренней установки.

Производитель в предоставленных данных не указан, сведения о сертификатах, гарантии, стране производства и комплектации поставки отсутствуют. Артикул изделия — 755, категория — 2РМ3.
