Назначение соединителя 2РМ33БПН20Ш1В1 «5»

Соединитель 2РМ33БПН20Ш1В1 «5» — это цилиндрический низкочастотный негерметичный электрический разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения, где требуется надёжное и долговечное соединение электрических цепей.

Модификация «5» означает, что соединитель поставляется с приёмкой «5» — то есть прошёл дополнительный контроль качества и соответствует повышенным требованиям, предъявляемым к ответственным узлам аппаратуры. Такая приёмка подтверждает, что изделие пригодно для использования в блоках и узлах, к которым предъявляются особые требования по надёжности.

Конструктивные особенности

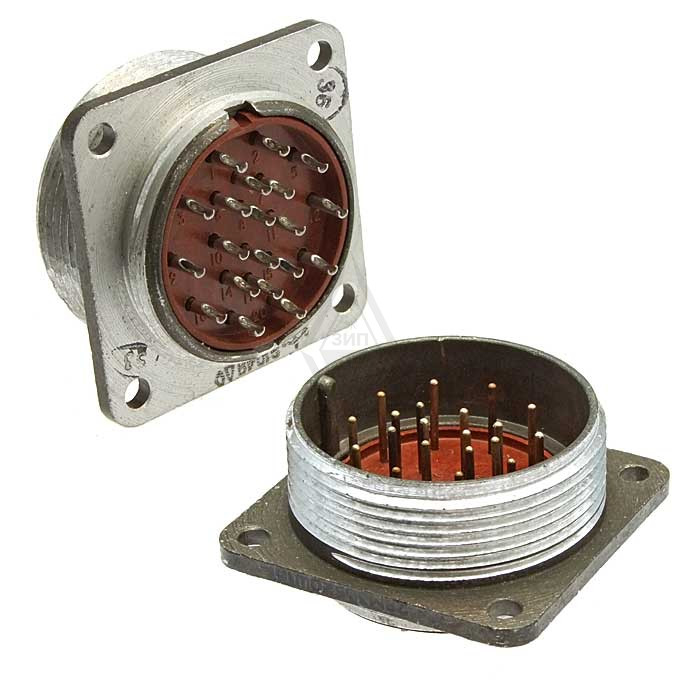

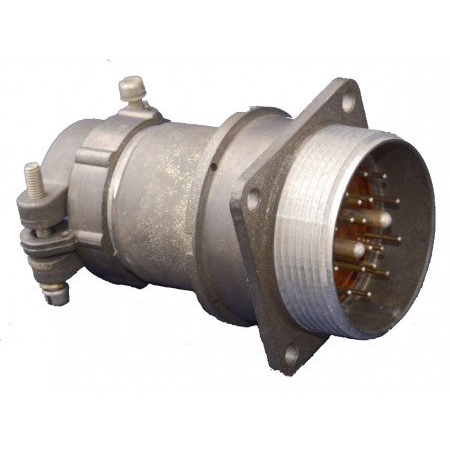

Соединитель состоит из двух частей — вилки и розетки, которые сочленяются между собой резьбовым способом. Настоящее исполнение представляет собой вилку 2РМ33БПН20Ш1В1, имеющую блочный (приборный) корпус, прямой патрубок и гайку патрубка для неэкранированного кабеля.

Маркировка изделия построена по стандартной схеме серии 2РМ и расшифровывается следующим образом:

• 2РМ — тип соединителя;
• 33 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• П — прямой вид патрубка;
• Н — гайка патрубка для неэкранированного кабеля;
• 20 — количество контактов;
• Ш — часть соединителя (вилка);
• 1 — сочетание контактов: все контакты диаметром 1,0 мм;
• В — покрытие контактов: серебро;
• 1 — теплостойкость до +100 °C.

Все 20 контактов имеют диаметр 1,0 мм и серебряное покрытие, что обеспечивает стабильное переходное сопротивление и надёжный электрический контакт. Монтаж соединителя выполняется методом обжимки или пайки, что позволяет выбрать удобный способ подключения проводов в зависимости от условий сборки.

Технические характеристики

Соединитель рассчитан на токовую нагрузку до 6 А на одиночный контакт при максимальной суммарной нагрузке на соединитель до 100 А. Максимальное рабочее напряжение составляет 560 В или 700 В в зависимости от условий эксплуатации. Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции — до 2300 В. Усилие расчленения — не более 255,1 Н.

Изделие имеет климатическое исполнение УХЛ2.1, то есть предназначено для эксплуатации в условиях умеренного и холодного климата. Диапазон рабочих температур — от минус 60 °C до плюс 100 °C. Минимальная наработка составляет 5000 часов, число сочленений-расчленений — 500 циклов, гарантийный срок хранения — 15 лет.

Область применения

Соединители серии 2РМ33БПН20Ш1В1 «5» используются в узлах и блоках радиоэлектронной аппаратуры для обеспечения надёжных электрических соединений. Они подходят для применения в различных отраслях, где требуется долговечное соединение электрических цепей, в том числе в приборах общего и специального назначения. Резьбовое сочленение обеспечивает механическую прочность и устойчивость соединения к вибрациям и внешним воздействиям.

Комплектация и условия эксплуатации

Поставляется вилка соединителя 2РМ33БПН20Ш1В1 с приёмкой «5». Ответная часть — розетка — подбирается отдельно в зависимости от схемы подключения. При монтаже следует учитывать способ присоединения проводов (обжимка или пайка), а также допустимые токовые и температурные режимы работы. Соблюдение указанных параметров обеспечивает заявленную наработку и количество циклов сочленения-расчленения.
