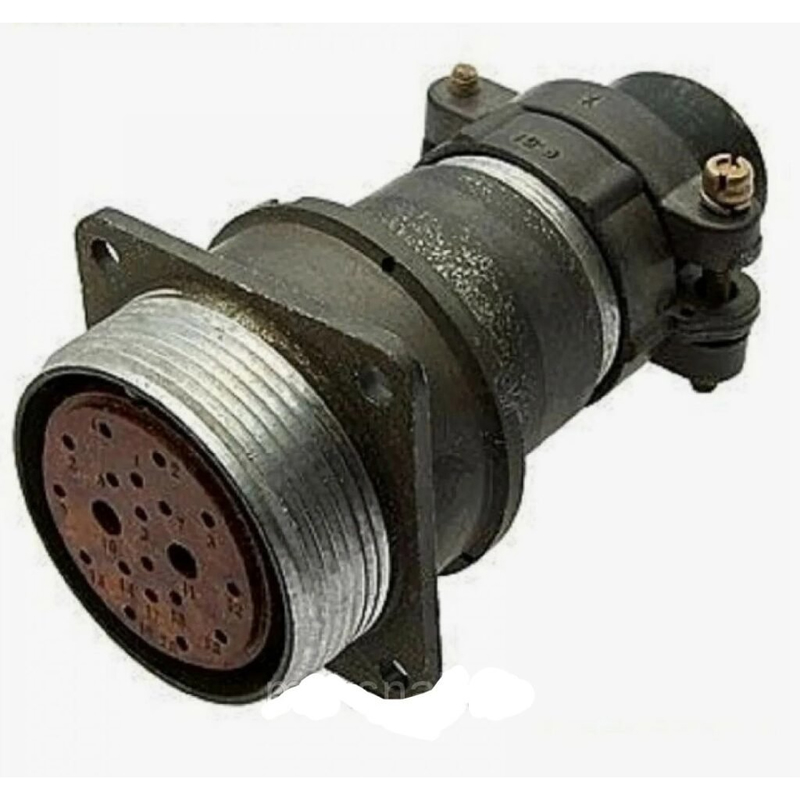

2РМ33БПН20Г4В1 представляет собой блочную приборную розетку цилиндрического низкочастотного соединителя серии 2РМ. Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц), используется для внутреннего объемного монтажа в всеклиматическом исполнении.

Технические характеристики

Соединитель негерметичный, климатического исполнения УХЛ, имеет 20 контактов. Рабочее напряжение — до 700/560 В, максимальная токовая нагрузка на одиночный контакт — 6 А (диаметр 1 мм) или 36 А (диаметр 3 мм), общая — до 110 А. Сопротивление контактов — 5 МОм, покрытие — золото или серебро, емкость между контактами — не более 6 пФ.

Условия эксплуатации

Рабочая температура — от -60 до +100 °C, сопротивление изоляции — не менее 5000 МОм. Выдерживает синусоидальную вибрацию (1–5000 Гц, 490 м/с²), механические удары (до 5000 м/с² одиночный, 1000 м/с² многократный), повышенную влажность (98% при +40 °C) и пониженное давление (до 133,32·10⁻¹² Па). Минимальная наработка — 1000 часов, количество сочленений-расчленений — до 500, гарантийный срок хранения — 15 лет.

Конструктивные особенности

Сочленение резьбовое с одношпоночной поляризацией корпусов, приборная часть с прямым патрубком и гайкой для неэкранированного кабеля (индекс "Г"). Электрическая прочность изоляции — 1850 В (при 560 В) или 2300 В (при 700 В), усилие расчленения — не более 245,1 Н. "4" обозначает серебряное покрытие контактов, "В1" — теплостойкость +100 °C.
