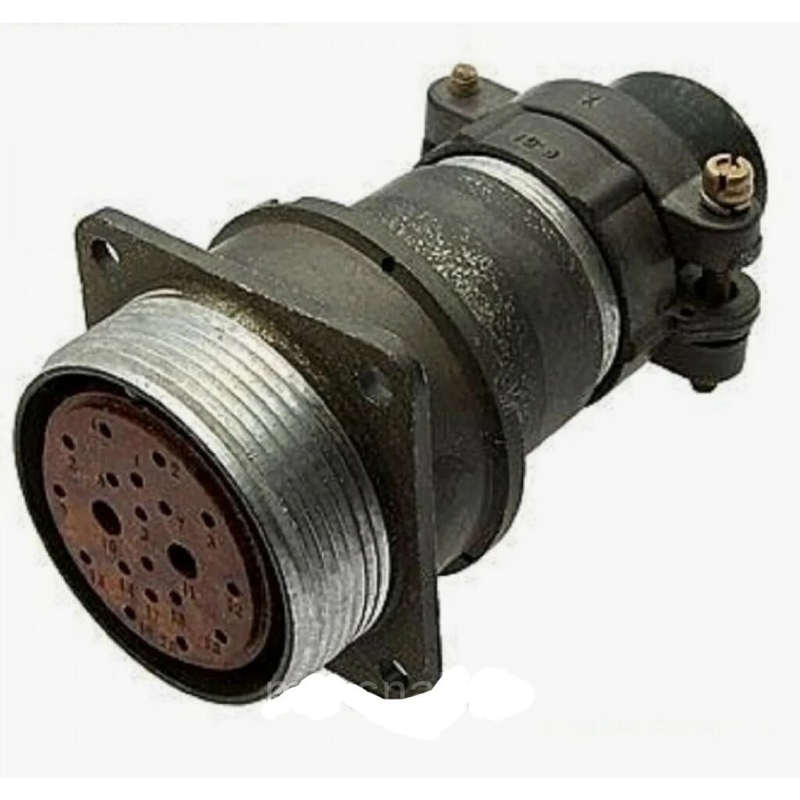

2РМ33БПН20Г4В1 «5»
Технические характеристики
2РМ33БПН20Г4В1
Разъем 2РМ33БПН20Г4В1 представляет собой приборную блочную розетку, предназначенную для использования в электрических цепях с постоянным и переменным током частотой до 3 МГц.
Технические характеристики
Тип соединителя : Негерметичный, климатическое исполнение УХЛ.
Количество контактов : 20.
Тип контактов : Гнездо.
Сопротивление контактов : Не более 0,005 Ом.
Рабочее напряжение : Не более 560 В, максимальное напряжение — 700 В.
Токовая нагрузка на одиночный контакт :
Для контактов диаметром 1 мм: 6 А.
Для контактов диаметром 3 мм: 36 А.
Максимальная суммарная токовая нагрузка : Не более 110 А.
Минимальная наработка : Не менее 1000 часов.
Количество сочленений-расчленений : До 500 раз.
Рабочая температура окружающей среды : От -60°C до +100°C.
Назначение и описание
Разъемы типа 2РМ, к которым относится 2РМ33БПН20Г4В1, состоят из кабельных и приборных вилок или розеток. Приборная часть соединителей изготавливается с прямыми или угловыми патрубками, а также без патрубков. Сочленение соединителей резьбовое, с одношпоночной поляризацией корпусов.
Покрытие контактов может быть серебряным или золотым.
Вид патрубка у данного разъема — прямой, а гайка патрубка предназначена для неэкранированного кабеля.
Сочетание контактов : Разъем имеет контакты диаметром 1,0 мм и 3,0 мм.
Ответные части для розетки 2РМ33БПН20Г4В1 включают различные вилки типа 2РМ33К.
2РМ33БПН20Г4В1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она оснащена прямым патрубком и гайкой для неэкранированного кабеля, что позволяет использовать ее для внутреннего объемного монтажа.
Технические характеристики
Токовая нагрузка на одиночный контакт :
Для контактов диаметром 1 мм — 6 А.
Для контактов диаметром 3 мм — 36 А.
Максимальная суммарная нагрузка на соединитель : 110 А.
Максимальное рабочее напряжение :
Для контактов диаметром 1 мм — 560 В или 700 В.
Для контактов диаметром 3 мм — 560 В.
Максимальное испытательное напряжение :
Для контактов диаметром 1 мм — 1850 В или 2300 В.
Для контактов диаметром 3 мм — 1850 В.
Сопротивление контактов :
Для контактов диаметром 1 мм — не более 5 мОм.
Для контактов диаметром 3 мм — не более 0,8 мОм.
Емкость между контактами : не более 6 пФ.
Сопротивление изоляции : не менее 5000 МОм.
Хвостовики контактов : допускают присоединение проводов сечением:
Для контактов диаметром 1 мм — 0,5 мм?.
Для контактов диаметром 3 мм — 6 мм?.
Усилие расчленения соединителей : не более 245,1 Н (25 кгс).
Усилие расчленения гнезд с контрольным штырем-калибром :
Для контактов диаметром 1 мм — 0,5 Н (0,05 кгс).
Для контактов диаметром 3 мм — 1,25 Н (0,125 кгс).
Минимальная наработка : 5000 часов (в некоторых источниках указано 1000 часов).
Число сочленений-расчленений : 500.
Минимальный срок сохраняемости : 15 лет.
Сочленение соединителей : резьбовое.
Поляризация корпусов : одношпоночная.
Длина патрубка : 67,5 мм.
Масса патрубка : не более 40,5 г.
Условия эксплуатации
Температура среды : от -60° С до +100° С.
Смена температур : от -60° С до +180° С.
Повышенная относительная влажность при +25° С : до 98%.
Допустимая синусоидальная вибрация :
Диапазон частот: от 1 Гц до 5000 Гц.
Амплитуда ускорения: 490 м/с?.
Акустический шум :
Диапазон частот: от 50 Гц до 10 кГц.
Уровень звукового давления: 170 дБ.
Механический удар :
Многократного действия: пиковое ускорение 1000 м/с?, длительность от 1 мс до 5 мс.
Одиночного действия: пиковое ускорение 5000 м/с?, длительность от 0,1 мс до 2 мс.
Линейное ускорение : 2000 м/с?.
Атмосферное пониженное рабочее давление : 133,32·10??? Па (10??? мм рт. ст.).
Атмосферное повышенное рабочее давление : 506 кПа (5 кгс/см?).
Климатическое исполнение : умеренный и холодный климат (УХЛ2.1).
Расшифровка обозначения
2РМ : тип соединителя.
33 : условный размер корпуса.
Б : блочный тип корпуса.
П : прямой тип патрубка.
Н : гайка патрубка для неэкранированного кабеля.
20 : количество контактов.
Г : розетка.
4 : обозначение сочетания контактов (1 мм и 3 мм).
В : серебряное покрытие контактов.
1 : теплостойкость до +100° С.
Эта розетка используется в различных электронных устройствах и системах, где требуется надежное и прочное соединение.
Описание
2РМ33БПН20Г4В1
2РМ33БПН20Г4В1: надежный разъем для промышленной электроники
2РМ33БПН20Г4В1 — цилиндрический электрический разъем серии 2РМ, предназначенный для создания разъемных соединений в цепях промышленного, специального и приборного оборудования. Такие соединители применяют там, где важны механическая прочность, стабильность контакта и устойчивость к внешним воздействиям.
Разъемы серии 2РМ широко используются в системах автоматики, измерительной технике, аппаратуре управления, транспортном оборудовании, источниках питания, кабельных сборках и других устройствах, где требуется многоконтактное подключение электрических цепей.
Особенности исполнения 2РМ33БПН20Г4В1
Обозначение 2РМ33БПН20Г4В1 отражает принадлежность изделия к унифицированной серии цилиндрических разъемов и указывает на конкретное конструктивное исполнение. Разъем рассчитан на монтаж в составе электрического оборудования и подключение кабельной части через сопрягаемую ответную часть.
К ключевым особенностям разъема относятся:
цилиндрический корпус, удобный для установки в панели и корпусные элементы аппаратуры;
многоконтактная конструкция для одновременного подключения силовых, сигнальных и управляющих цепей;
надежная фиксация сочлененных частей, снижающая риск самопроизвольного разъединения при вибрации;
контактная группа с гнездовыми контактами, соответствующая исполнению «Г»;
применение в условиях, требующих устойчивости соединения к механическим нагрузкам;
возможность использования в составе жгутов, кабельных вводов и разъемных интерфейсов оборудования.
Где применяется разъем
Разъем 2РМ33БПН20Г4В1 может использоваться в оборудовании, где необходимо компактно объединить большое число проводников и обеспечить удобство обслуживания. Благодаря разъемному соединению монтаж, диагностика, замена модулей и ремонт кабельных линий выполняются быстрее, чем при неразъемной коммутации.
Типичные области применения:
шкафы управления и промышленная автоматика;
измерительные и контрольные комплексы;
электротехнические установки;
системы телемеханики и сигнализации;
лабораторная и испытательная аппаратура;
специализированная электронная техника;
кабельные жгуты и межблочные соединения;
оборудование с повышенными требованиями к надежности контактов.
Что важно учитывать при подборе
При выборе 2РМ33БПН20Г4В1 необходимо сопоставить его с требованиями конкретной схемы и условиями эксплуатации. В первую очередь проверяют тип контактной части, число и расположение контактов, вариант монтажа, исполнение ответного соединителя, допустимые электрические нагрузки и способ подключения проводов.
Также рекомендуется учитывать:
соответствие вилки и розетки по типоразмеру и ключеванию;
назначение контактов в электрической схеме;
сечение и тип подключаемого кабеля;
требования к герметичности и защите от внешней среды;
наличие вибрации, ударных нагрузок и температурных перепадов;
необходимость экранирования кабельной линии;
особенности крепления разъема на панели или корпусе.
Например, при подключении датчиков и исполнительных механизмов через один интерфейс часть контактов может использоваться для питания, часть — для дискретных сигналов, а остальные — для управляющих или измерительных цепей. Такое решение уменьшает количество отдельных кабелей и упрощает структуру оборудования.
Преимущества серии 2РМ
Разъемы 2РМ ценятся за сочетание компактности, прочной конструкции и удобства эксплуатации. Унифицированное обозначение и стандартизированные конструктивные решения облегчают подбор совместимой ответной части, планирование кабельных сборок и техническое обслуживание оборудования.
Использование 2РМ33БПН20Г4В1 позволяет организовать аккуратное, обслуживаемое и надежное электрическое соединение между блоками аппаратуры. Для корректного применения необходимо сверять полное обозначение изделия с конструкторской документацией, распиновкой и требованиями конкретного проекта.
