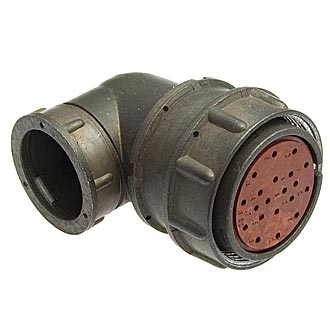

Назначение соединителя 2РМ33БПН20Г1В1

Розетка 2РМ33БПН20Г1В1 относится к семейству цилиндрических низкочастотных негерметичных соединителей типа 2РМ и предназначена для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется компактный приборный разъём с большим числом контактов, устойчивый к нагреву до плюс 100 градусов по шкале Цельсия и рассчитанный на значительные токовые нагрузки.

Данная часть соединителя представляет собой розетку, то есть ответную часть разъёма, которая монтируется на корпусе прибора или блока. В паре с вилкой она образует разъёмное электрическое соединение, обеспечивающее передачу сигналов и питающих напряжений между узлами оборудования.

Конструктивные особенности

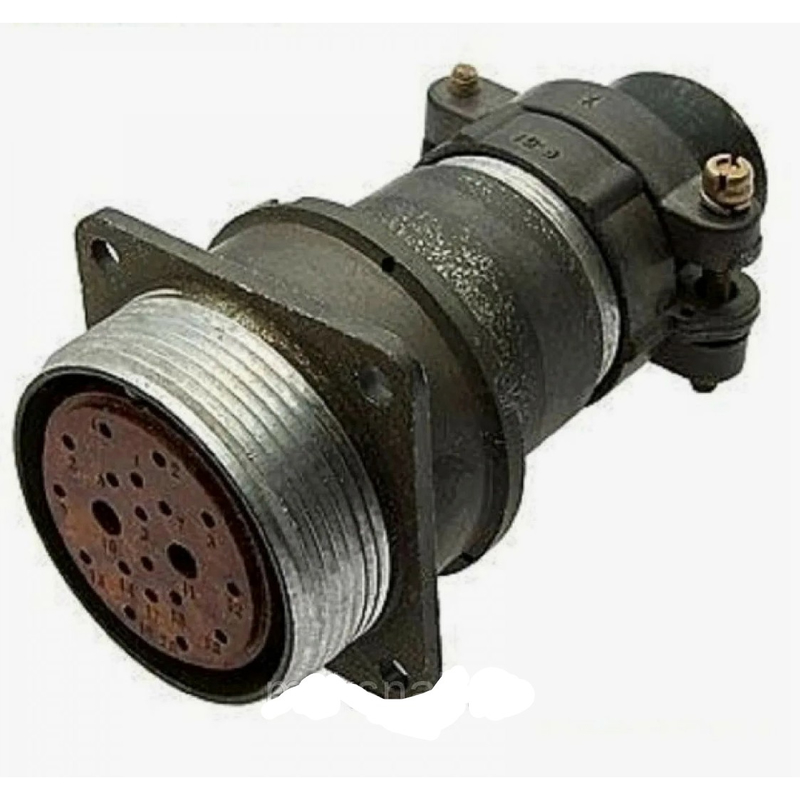

Розетка выполнена в блочном, или приборном, исполнении, что подразумевает её установку непосредственно на корпус устройства. Корпус имеет условный размер 33. Патрубок розетки — прямой, предназначенный для неэкранированного кабеля, что упрощает монтаж и заделку проводников.

В разъёме установлено 20 контактов, при этом все контакты имеют одинаковый диаметр 1 мм. Контактная группа выполнена с серебряным покрытием, которое обеспечивает стабильное и малое переходное сопротивление и способствует надёжной работе соединения при длительной эксплуатации.

• Тип соединителя — 2РМ;
• условный размер корпуса — 33;
• вид корпуса — блочный, приборный;
• вид патрубка — прямой;
• вид гайки патрубка — для неэкранированного кабеля;
• часть соединителя — розетка;
• число контактов — 20;
• сочетание контактов — все контакты диаметром 1 мм;
• покрытие контактов — серебро;
• теплостойкость — до плюс 100 градусов по шкале Цельсия;
• приёмка — «5».

Электрические характеристики

Токовая нагрузка на одиночный контакт составляет 6 ампер, а максимальная суммарная токовая нагрузка по разъёму достигает 100 ампер. Максимальное рабочее напряжение равно 560 вольт и 700 вольт в зависимости от условий применения. Максимальное испытательное напряжение составляет 1850 вольт и 2300 вольт в нормальных условиях.

Сопротивление контактов — не более 5 миллиом, ёмкость между контактами — не более 6 пикофарад, сопротивление изоляции — не менее 5000 мегаом. Совокупность этих параметров подтверждает пригодность розетки для работы в цепях с умеренными токами и напряжениями при сохранении стабильности электрического соединения.

Механические параметры

Усилие расчленения соединителя составляет не более 255,1 ньютона, что соответствует примерно 26 килограммам силы. Этот показатель нормирует усилие, необходимое для разъединения вилки и розетки, и характеризует плотность и надёжность механического контакта частей разъёма.

Применение и монтаж

Розетка 2РМ33БПН20Г1В1 применяется в составе блочных и приборных соединений, в том числе в пультах управления, измерительной и радиоэлектронной аппаратуре, где требуется подключение неэкранированного кабеля с прямым патрубком. Блочное исполнение позволяет закрепить розетку на панели или корпусе, а прямой патрубок — аккуратно ввести кабель и зафиксировать его гайкой, предназначенной для неэкранированного кабеля.

При монтаже следует учитывать негерметичность конструкции: разъём не предназначен для работы в условиях прямого воздействия влаги и требует защиты со стороны корпуса прибора. Серебряное покрытие контактов и теплостойкость до плюс 100 градусов по шкале Цельсия делают изделие пригодным для длительной работы в составе нагревающегося оборудования при соблюдении заявленных токовых и температурных режимов.

Для правильного подбора ответной части необходимо учитывать тип соединителя 2РМ, условный размер корпуса 33, число и диаметр контактов, а также исполнение патрубка. Приёмка «5» свидетельствует о соответствии изделия установленным требованиям по данной категории приёмки.
