Назначение соединителя 2РМ33БПН20Г1В1

Соединитель 2РМ33БПН20Г1В1 — это блочная приборная розетка серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для внутреннего монтажа и обеспечивает электрическое соединение между кабельной частью и прибором в составе различных электротехнических и радиоэлектронных устройств.

Соединители типа 2РМ состоят из кабельных и приборных вилок или розеток. Приборная часть соединителей производится без патрубков, с прямыми или угловыми патрубками. Сочленение соединителей резьбовое, поляризация корпусов — одношпоночная. Такая конструкция исключает неправильное подключение и обеспечивает надёжную фиксацию ответных частей.

Модель 2РМ33БПН20Г1В1 представляет собой приборную розетку с прямым патрубком, рассчитанную на внутренний монтаж во всеклиматическом исполнении.

Расшифровка условного обозначения 2РМ33БПН20Г1В1

Маркировка соединителя содержит полную информацию о его конструкции и исполнении. Каждый элемент обозначения имеет строго определённое значение.

• 2РМ — тип соединителя; в этой серии также могут выпускаться исполнения 2РМТ, 2РМД, 2РМДТ.
• 33 — условный размер корпуса.
• Б — вид корпуса: приборный; буква К обозначает кабельный корпус.
• П — вид патрубка: прямой; буквой У обозначается угловой патрубок, а отсутствие буквы означает отсутствие патрубка.
• Н — вид гайки патрубка: для неэкранированного кабеля; буквой Э обозначается исполнение для экранированного кабеля, отсутствие буквы — отсутствие патрубка.
• 20 — количество контактов.
• Г — часть соединителя: розетка; буквой Ш обозначается вилка.
• 1 — обозначение сочетания контактов: все контакты диаметром 1,0 мм.
• В — покрытие контактов: серебро; буквой А обозначается золото, буквой П — палладий.
• 1 — теплостойкость: 100 градусов Цельсия; цифрой 2 обозначается исполнение на 200 градусов Цельсия.
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель относится к негерметичным изделиям климатического исполнения УХЛ. Конструкция рассчитана на эксплуатацию в составе электрических цепей с частотой тока до 3 МГц.

• Тип соединителя: негерметичный, климатика УХЛ.
• Количество контактов: 20.
• Диаметр контактов: 1,0 мм.
• Покрытие контактов: серебро.
• Теплостойкость: 100 градусов Цельсия.
• Частота рабочих токов: до 3 МГц.
• Исполнение: всеклиматическое.

Значение рабочего напряжения в имеющихся данных указано не полностью, поэтому конкретная величина напряжения в описании не приводится. Для уточнения этого параметра следует обращаться к эксплуатационной документации изготовителя.

Конструктивные особенности и применение

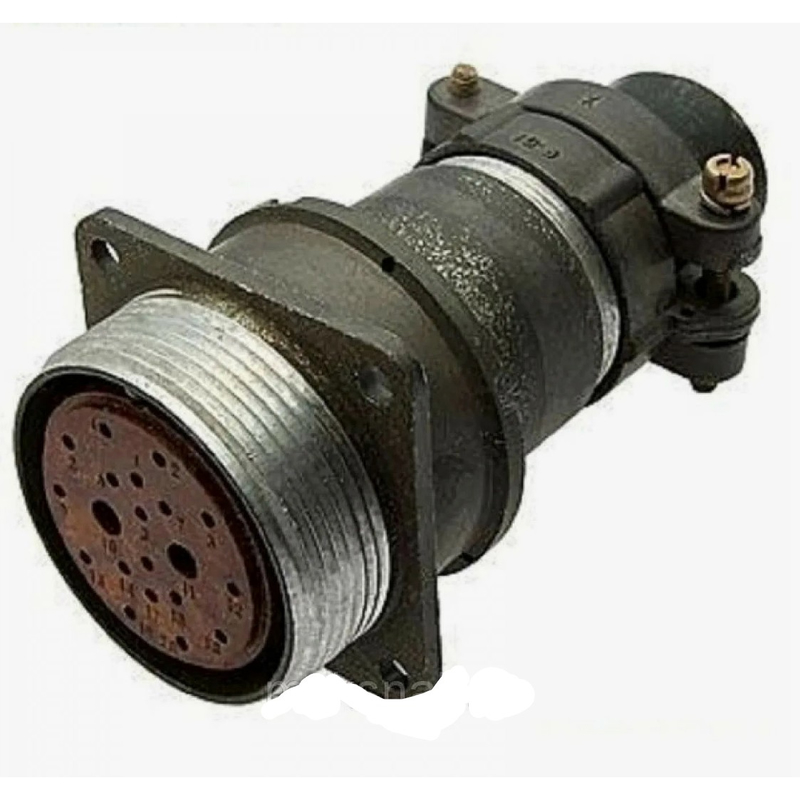

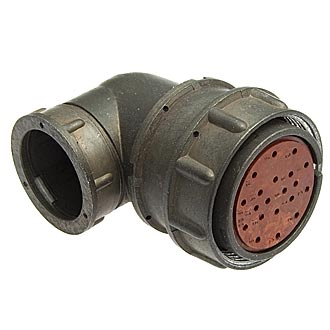

Розетка 2РМ33БПН20Г1В1 выполнена в приборном корпусе с прямым патрубком под неэкранированный кабель. Резьбовое сочленение с ответной кабельной частью и одношпоночная поляризация корпусов обеспечивают правильную ориентацию и плотный контакт при подключении. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах в составе стационарного оборудования.

Благодаря 20 контактам с серебряным покрытием и диаметру контактов 1,0 мм соединитель подходит для коммутации многоцепных кабельных линий внутри приборов и блоков. Типичные области применения — внутренний монтаж электротехнических и радиоэлектронных устройств, где требуется разъёмное соединение между кабелем и прибором с частотой сигнала до 3 МГц.

Модель входит в категорию 2РМ3 и поставляется под артикулом 750. Производитель в предоставленных данных не указан.
