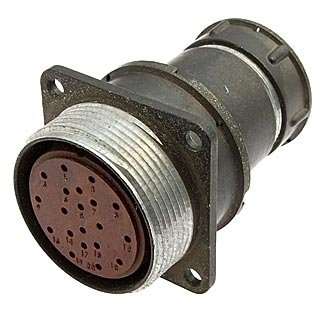

2РМ33БПЭ20Ш1В1

Цена:

1100 ₽

Технические характеристики

2РМ33БПЭ20Ш1В1

2РМ33БПЭ20Ш1В1 — это блочная вилка-кабельный экранированный разъём цилиндрической формы из серии 2РМ, предназначенный для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Токовая нагрузка на одиночный контакт составляет 6 А, а максимальная суммарная на соединитель — до 100 А. Максимальное рабочее напряжение — 560 В или 700 В в зависимости от исполнения, с испытательным напряжением до 1850–2300 В в нормальных условиях.

Сопротивление контактов не превышает 5 мОм, ёмкость между ними — до 6 пФ, а сопротивление изоляции — не менее 5000 МОм. Контакты подходят для проводов сечением 0,5 мм², монтаж выполняется пайкой или обжимкой.

Условия эксплуатации

Разъём работает в диапазоне температур от -60°C до +100°C, выдерживает вибрацию (до 490 м/с²), механические удары (до 5000 м/с²) и повышенную влажность, иней, озон. Срок службы — минимум 5000 часов, число сочленений-расчленений — 500, сохраняемость — 15 лет.

Сочленение резьбовое, поляризация корпусов — одношпоночная, диаметр посадочного отверстия — 33 мм, длина патрубка — 59 мм.

Монтаж и исполнение

Это кабельная вилка с прямым патрубком во всеклиматическом исполнении, экранированная для надёжной передачи сигналов. Покрытие контактов — золото или серебро.

Описание

Назначение

2РМ33БПЭ20Ш1В1 — блочная вилка-кабельный экранированный разъём цилиндрической формы серии 2РМ. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция позволяет использовать разъём в составе кабельных сборок и блоков, где требуется экранированное соединение и надёжная передача сигналов. Артикул товара — 761, категория — 2РМ3.

Подтверждённые особенности

Электрические параметры

Токовая нагрузка на одиночный контакт: 6 А.
Максимальная суммарная токовая нагрузка на соединитель: до 100 А.
Максимальное рабочее напряжение: 560 В или 700 В в зависимости от исполнения.
Испытательное напряжение: до 1850–2300 В в нормальных условиях.
Сопротивление контактов: не более 5 мОм.
Ёмкость между контактами: до 6 пФ.
Сопротивление изоляции: не менее 5000 МОм.
Сечение подключаемых проводов: 0,5 мм².
Способ монтажа: пайка или обжимка.

Условия эксплуатации

Рабочий диапазон температур: от минус 60 °C до плюс 100 °C.
Устойчивость к вибрации: до 490 м/с².
Устойчивость к механическим ударам: до 5000 м/с².
Стойкость к повышенной влажности, инею и озону.
Срок службы: не менее 5000 часов.
Число сочленений-расчленений: 500.
Сохраняемость: 15 лет.

Конструктивные особенности

Тип: кабельная вилка с прямым патрубком.
Сочленение: резьбовое.
Поляризация корпусов: одношпоночная.
Диаметр посадочного отверстия: 33 мм.
Длина патрубка: 59 мм.
Исполнение: всеклиматическое, экранированное.
Покрытие контактов: золото или серебро.

Применение

Разъём применяется для коммутации электрических цепей в устройствах, где необходимы цилиндрическое резьбовое соединение, экранирование и стойкость к внешним воздействиям. Он подходит для эксплуатации при температурах от минус 60 °C до плюс 100 °C, а также в условиях вибрации, механических ударов, повышенной влажности, инея и озона. Благодаря токовой нагрузке до 6 А на контакт и суммарной нагрузке до 100 А изделие может использоваться в силовых и сигнальных цепях постоянного и переменного тока частотой до 3 МГц.

Монтаж выполняется пайкой или обжимкой проводов сечением 0,5 мм². Резьбовое сочленение и одношпоночная поляризация обеспечивают правильное и надёжное соединение. Экранированное исполнение и покрытие контактов золотом или серебром поддерживают стабильность электрического контакта. Разъём рассчитан на 500 сочленений-расчленений, срок службы не менее 5000 часов и сохраняемость 15 лет.

Дополнительные сведения

Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Товар относится к категории 2РМ3, артикул — 761.
