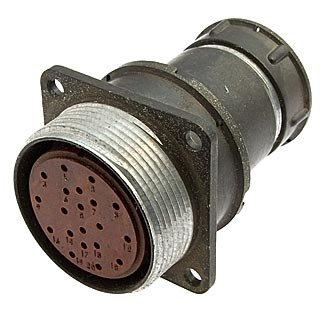

Назначение разъёма 2РМ33БПЭ20Ш1В1

Разъём 2РМ33БПЭ20Ш1В1 относится к серии цилиндрических низкочастотных соединителей 2РМ и предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа в радиоэлектронной аппаратуре, где требуется надёжное электрическое соединение и устойчивость к механическим и климатическим воздействиям.

Конструкция соединителя рассчитана на эксплуатацию в составе приборов и блоков, работающих в условиях вибраций, ударов и перепадов температуры. Блочный корпус с прямым патрубком и гайкой позволяет использовать экранированный кабель, что важно для сохранения помехозащищённости цепей.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, указанные для данной модели соединителя. Часть значений в разных источниках может отличаться, поэтому для ответственных применений рекомендуется уточнять требования к конкретной партии.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 33 миллиметра.
• Вид корпуса: блочный, приборный.
• Вид патрубка: прямой.
• Количество контактов: 20.
• Часть соединителя: вилка.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 560 вольт, в некоторых источниках указано до 700 вольт.
• Токовая нагрузка: на одиночный контакт до 6 ампер, суммарная до 100 ампер.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 мегаом, в некоторых источниках указано не менее 5000 мегаом.
• Минимальная наработка: 5000 часов, в некоторых источниках указано 1000 часов.
• Срок сохраняемости: от 15 до 25 лет.
• Механическая прочность: усилие расчленения не более 255,1 ньютона.
• Климатическое исполнение: умеренный и холодный климат.

Применение и условия эксплуатации

Соединитель 2РМ33БПЭ20Ш1В1 востребован для объёмного монтажа внутри радиоэлектронных блоков. Его блочный корпус приборного типа оснащён прямым патрубком и гайкой для подключения экранированного кабеля, что обеспечивает защиту от помех. Количество контактов составляет 20, покрытие контактов — серебро. Разъём рассчитан на ток до 6 ампер на контакт и суммарный ток до 100 ампер. Рабочее напряжение может достигать 560 вольт, в некоторых источниках указано до 700 вольт. Сопротивление изоляции не менее 1000 мегаом, в отдельных источниках — не менее 5000 мегаом. Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка составляет 5000 часов, срок сохраняемости — от 15 до 25 лет. Механическая прочность соединения характеризуется усилием расчленения не более 255,1 ньютона. Климатическое исполнение предназначено для умеренного и холодного климата. Разъём устойчив к вибрациям и ударам, что позволяет использовать его в аппаратуре, подверженной механическим воздействиям.
