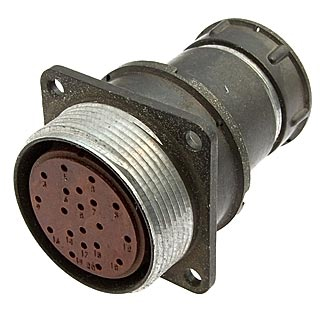

Назначение соединителя 2РМ33БПЭ20Ш1В

Соединитель 2РМ33БПЭ20Ш1В — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие относится к категории 2РМ3 и выпускается в блочном (приборном) исполнении, что позволяет монтировать его непосредственно на корпусах блоков, узлов и панелях радиоэлектронной аппаратуры.

Основное назначение — подключение и отключение электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Соединитель обеспечивает надёжное механическое соединение и электрический контакт при эксплуатации в составе стационарных и подвижных электротехнических устройств.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает резьбовую фиксацию сочленённого положения и прямой патрубок с гайкой для экранированного кабеля. Контакты имеют серебряное покрытие, что обеспечивает стабильную проводимость и долговечность при многократных сочленениях и расчленениях. Ниже перечислены подтверждённые характеристики изделия.

• Тип соединителя: негерметичный, низкочастотный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 33.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 20.
• Часть соединителя: вилка.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Способ монтажа: обжимка или пайка.
• Гарантийный срок хранения: 15 лет.
• Гарантийная наработка: 1000 часов во всех режимах и 100000 часов в облегчённом режиме.

Применение и условия эксплуатации

Соединитель 2РМ33БПЭ20Ш1В применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он может устанавливаться как с экранированными, так и с неэкранированными кабелями, однако для этого требуется соответствующая концевая гайка патрубка. Блочное исполнение корпуса упрощает крепление вилки на приборной панели и обеспечивает удобство подключения ответной части.

Благодаря климатическому исполнению УХЛ2.1 изделие пригодно для работы в условиях умеренного и холодного климата при размещении в помещениях, где отсутствует прямое воздействие осадков и агрессивных сред. Теплостойкость до 100 градусов Цельсия допускает эксплуатацию в составе нагревающихся электронных блоков в пределах указанного температурного порога.

Способ монтажа — обжимка или пайка — даёт возможность выбирать технологию присоединения проводов в зависимости от оснащения сборочного участка и требований к надёжности контакта. Резьбовая фиксация сочленённого положения предотвращает самопроизвольное разъединение под действием вибрации и механических нагрузок.

Соответствие техническим условиям и комплектация

Соединители данной серии соответствуют различным техническим условиям, включая приёмку «1» по АШДК.434410.062ТУ и другим действующим документам. Указанные технические условия подтверждают пригодность изделия для применения в ответственных узлах радиоэлектронной аппаратуры.

В состав соединителя как изделия входит вилка и розетка, при этом поставляемая часть согласно данным каталога — вилка с 20 контактами. Полная комплектация определяется условиями заказа и требованиями конкретного технического условия. Гарантийные обязательства распространяются на срок хранения 15 лет и наработку 1000 часов во всех режимах либо 100000 часов в облегчённом режиме.

Таким образом, 2РМ33БПЭ20Ш1В представляет собой универсальный приборный соединитель для построения надёжных электрических соединений в радиоэлектронной аппаратуре, сочетающий низкочастотный диапазон работы до 3 МГц, напряжение до 700 В, серебряное покрытие контактов и длительные гарантийные сроки хранения и наработки.
