Назначение соединителя 2РМ33БПЭ20Г1В1

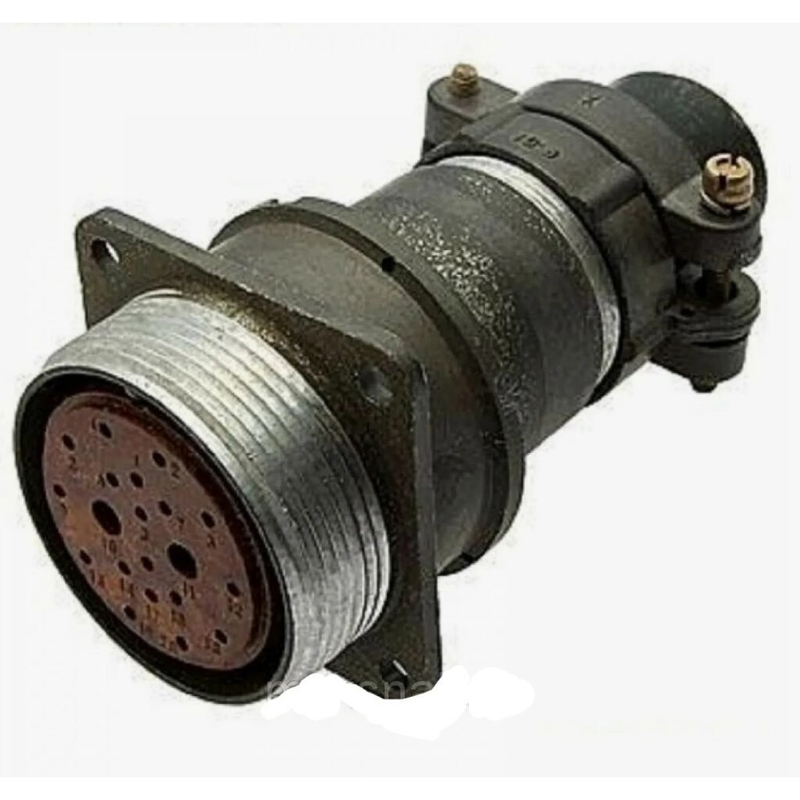

2РМ33БПЭ20Г1В1 — герметичный блочный соединитель цилиндрической формы из серии 2РМ. Он предназначен для коммутации электрических цепей с напряжением до 560–700 В постоянного или переменного тока с частотой до 3 МГц. Изделие относится к приборам блочного типа и применяется там, где требуется герметичное исполнение со стороны блока или прибора.

Соединитель сочленяется с кабельными негерметичными частями посредством резьбовой гайки. Гайка рассчитана на экранированный или неэкранированный кабель. В сочленённом состоянии конструкция обеспечивает пылезащиту контактов и мест подсоединения проводов.

Подтверждённые особенности и характеристики

Ниже приведены параметры, указанные для данной модели. Значения, которые в исходных данных приводятся с оговорками, отмечены соответствующими формулировками.

• Тип изделия: герметичный блочный соединитель цилиндрической формы серии 2РМ, блочный тип — приборная розетка (по описанию также герметичная блочная вилка или розетка).
• Количество контактов: 20.
• Диаметр контактов: 1 мм, форма контактов — прямая.
• Покрытие контактов: серебряное.
• Сопротивление контактов: до 2 мОм.
• Сопротивление изоляции: 1000 МОм.
• Размер корпуса: 33 мм — диаметр посадочного отверстия.
• Материал корпуса: металл.
• Ток на контакт: от 3 до 36 А.
• Рабочее напряжение: до 560–700 В постоянного или переменного тока, частота до 3 МГц.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия; по некоторым данным — до плюс 200 градусов Цельсия.
• Способ монтажа проводов: обжимка или пайка.
• Сочленение: резьбовая гайка, под экранированный или неэкранированный кабель.

Обратите внимание: часть сведений в исходном описании дана с уточнением «или» и «по некоторым данным». Это означает, что вариант исполнения корпуса (вилка или розетка) и верхняя граница температурного диапазона требуют подтверждения по документации конкретной партии.

Применение и условия эксплуатации

Соединитель применяется в составе блоков и приборов, где необходимо герметичное подключение кабельных линий. Блочное исполнение позволяет закрепить изделие непосредственно на корпусе устройства по посадочному отверстию диаметром 33 мм, а кабельная часть подключается через резьбовую гайку.

Пылезащита контактов и мест подсоединения проводов обеспечивается только в сочленённом состоянии. Поэтому при эксплуатации важно следить за плотностью затяжки резьбовой гайки и сохранностью ответной части.

Особенности серии 2РМ

Серия 2РМ включает негерметичные, герметичные и высокогерметичные модели малогабаритных цилиндрических разъёмов, рассчитанных на различные условия эксплуатации. Выбор конкретного исполнения определяется требуемой степенью герметичности, типом кабеля и условиями работы аппаратуры.

Рекомендации по подбору

1. Уточните по документации, требуется ли именно блочная вилка или блочная розетка — в описании модели эти варианты указаны альтернативно.
2. Проверьте соответствие числа и диаметра контактов (20 контактов диаметром 1 мм) схеме вашего соединения.
3. Сверьте токовую нагрузку на контакт (от 3 до 36 А) с реальным током в цепи.
4. Определите верхнюю рабочую температуру: подтверждённое значение — до плюс 100 градусов Цельсия, значение до плюс 200 градусов Цельсия приводится как справочное.
5. Выберите способ монтажа проводов — обжимку или пайку — исходя из возможностей вашего производственного участка.
6. Уточните тип кабеля: для экранированного и неэкранированного кабеля применяются соответствующие гайки.

Комплектация, стандарты и производство

В предоставленных данных сведения о комплектации, стране производства, сертификатах, стандартах и гарантии отсутствуют. Производитель также не указан. Артикул изделия — 758, категория — 2РМ3.

Для получения точных данных о комплекте поставки, наличии и подтверждающих документах следует обращаться к поставщику или в сопроводительную документацию на конкретную партию товара.
