Назначение разъёма 2РМ33БПЭ20Г1В1

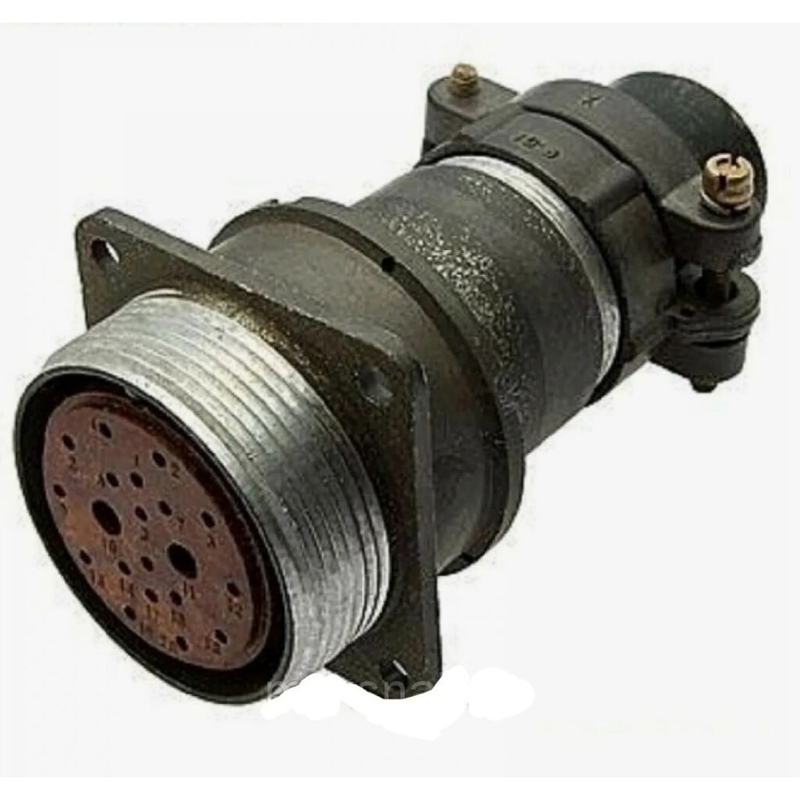

2РМ33БПЭ20Г1В1 — это электрический соединитель серии 2РМ, выполненный в виде блочной розетки с прямым патрубком и гайкой для экранированного кабеля. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Такой частотный диапазон и конструктивное исполнение делают разъём пригодным для внутреннего объёмного монтажа, то есть для установки внутри приборов, блоков и шкафов, где требуется надёжное соединение кабельных линий с ответными частями.

Артикул изделия — 757, категория — 2РМ3. Производитель в предоставленных данных не указан.

Подтверждённые особенности конструкции

Разъём относится к типу соединителей 2РМ и имеет следующие конструктивные признаки, заявленные в описании:

• тип соединителя — 2РМ;
• размер корпуса — 33 мм;
• тип корпуса — блочный;
• тип патрубка — прямой;
• гайка патрубка — для экранированного кабеля;
• количество контактов — 20;
• диаметр контактов — 1 мм;
• покрытие контактов — серебряное;
• теплостойкость — до плюс 100 градусов Цельсия;
• сочленение соединителей — резьбовое;
• поляризация корпусов — одношпоночная.

Резьбовое сочленение обеспечивает механическую фиксацию соединяемых частей, а одношпоночная поляризация исключает неправильную стыковку корпусов. Прямой патрубок с гайкой под экранированный кабель позволяет организовать ввод кабеля и его экранирование. Блочное исполнение корпуса предполагает монтаж в составе блока или панели.

Электрические характеристики

По электрическим параметрам разъём 2РМ33БПЭ20Г1В1 рассчитан на следующие значения:

• максимальное рабочее напряжение — до 560 В или 700 В;
• максимальное испытательное напряжение в нормальных условиях — до 1850 В или 2300 В;
• токовая нагрузка на одиночный контакт — 6 А;
• суммарная токовая нагрузка — до 100 А;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Указанные значения относятся к цепям постоянного и переменного тока с частотой до 3 МГц. Низкое сопротивление контактов и высокое сопротивление изоляции подтверждают пригодность изделия для ответственных цепей коммутации в составе электронной и электрической аппаратуры.

Механические и эксплуатационные параметры

Ресурсные и прочностные показатели разъёма заданы следующими величинами:

• минимальная наработка — 5000 часов;
• количество сочленений-расчленений — 500;
• минимальный срок сохраняемости — 15 лет.

Изделие работоспособно в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия и выдерживает механические воздействия, такие как вибрации и удары. Совокупность этих характеристик определяет область применения: внутренний объёмный монтаж в приборах и блоках, где необходима стойкость к температурам, вибрациям и ударным нагрузкам при сохранении стабильных электрических параметров на протяжении установленного ресурса.

Применение

Разъём 2РМ33БПЭ20Г1В1 применяется для соединения экранированных кабельных линий с блочными ответными частями внутри оборудования. Двадцать контактов диаметром 1 мм с серебряным покрытием позволяют коммутировать многопроводные цепи, а резьбовое сочленение и одношпоночная поляризация упрощают монтаж и снижают риск ошибки при стыковке. Благодаря теплостойкости до плюс 100 градусов Цельсия, работе при минус 60 градусов Цельсия, устойчивости к вибрациям и ударам, а также сроку сохраняемости 15 лет изделие подходит для эксплуатации в составе аппаратуры, работающей в жёстких условиях.
