2РМ33Б20Ш4В1

Цена:

1950 ₽

Технические характеристики

2РМ33Б20Ш4В1

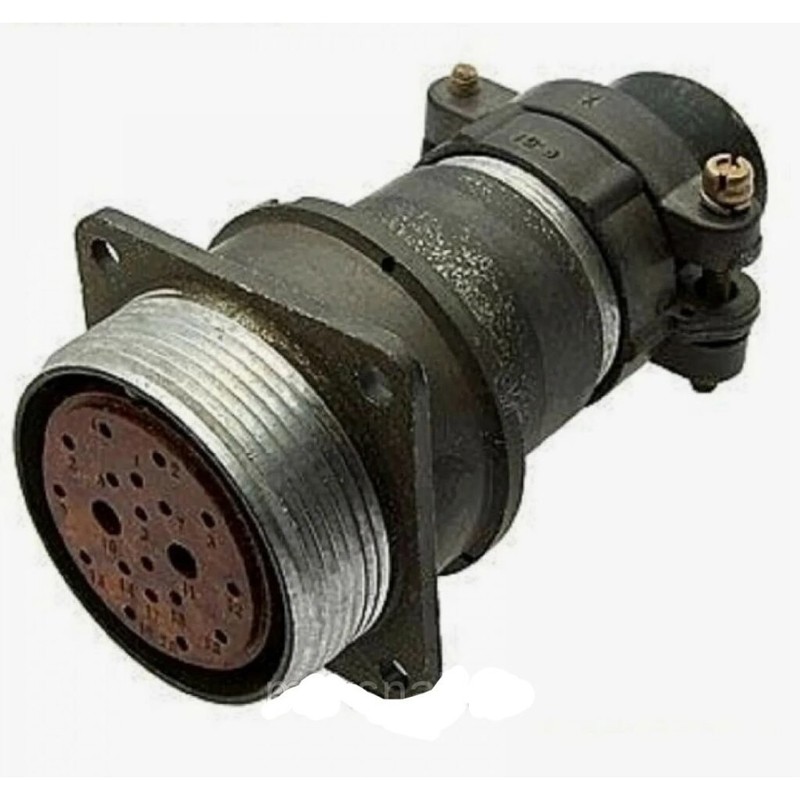

2РМ33Б20Ш4В1 — это цилиндрический низкочастотный электрический разъём из серии 2РМ, предназначенный для соединения в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный приборный корпус с диаметром посадочного отверстия 33 мм и 20 контактами диаметром 1 мм, выполненными как вилка (Ш).

Основные характеристики

Разъём рассчитан на токовую нагрузку до 6 А на одиночный контакт и суммарно до 100 А, с максимальным рабочим напряжением 560–700 В. Электрическая прочность изоляции достигает 1850–2300 В, сопротивление контактов — не более 5 мОм, а усилие расчленения — до 255 Н.

Условия эксплуатации

Работает при температурах от -60°C до +100°C, устойчив к вибрациям (1–5000 Гц, до 490 м/с²), механическим ударам (до 5000 м/с² для одиночных) и линейному ускорению до 2000 м/с². Подходит для пониженного давления до 133,32·10⁻¹² Па и повышенного до 506 кПа, а также к влажному теплу и озону.

Конструктивные особенности

Контакты с серебряным покрытием (В), теплостойкость +100°C, резьбовое соединение. Климатическое исполнение всеклиматическое (В), монтаж — обжимка, контакты извлекаемые. Минимальная наработка — 1000 часов, до 500 циклов сочленения-расчленения.

Описание

2РМ33Б20Ш4В1

2РМ33Б20Ш4В1: блочная вилка для надёжных соединений в промышленной аппаратуре

Соединитель 2РМ33Б20Ш4В1 — низкочастотная цилиндрическая негерметичная вилка серии 2РМ, предназначенная для формирования разъёмных электрических соединений в аппаратуре постоянного и переменного тока. Исполнение рассчитано на внутренний объёмный монтаж и применение в радиоэлектронных, измерительных, промышленных и специального назначения устройствах.

Расшифровка обозначения

Маркировка 2РМ33Б20Ш4В1 отражает конструкцию и электрическое исполнение разъёма:

Обозначение	Значение
2РМ	Серия низкочастотных цилиндрических соединителей
33	Типоразмер корпуса
Б	Блочное, то есть приборное, исполнение корпуса
20	Количество контактов
Ш	Вилка — штыревая часть соединителя
4	Контактная схема с контактами диаметром 1,0 и 3,0 мм
В	Серебряное покрытие рабочих поверхностей контактов
1	Цилиндрические контакты

Таким образом, 2РМ33Б20Ш4В1 представляет собой приборную вилку на 20 контактов с комбинированной контактной группой. Такое исполнение удобно, когда в одном интерфейсе необходимо объединить сигнальные, управляющие и более токонагруженные цепи.

Конструкция и монтаж

Разъём выполнен в цилиндрическом корпусе и оснащён резьбовым сочленением. Резьбовая фиксация предотвращает самопроизвольное расстыковывание при вибрации, ударах и перемещении оборудования, а также обеспечивает стабильное положение контактной пары после монтажа.

Контакты соединителя — извлекаемые, что важно при ремонте, замене повреждённых элементов или корректировке разводки. Для присоединения проводников применяется обжимной монтаж: провод фиксируется в контакте механическим обжатием, без пайки. Такой подход позволяет получить повторяемое соединение и снизить тепловое воздействие на изоляцию жил при сборке кабельной части.

Серебряное покрытие контактов способствует малому переходному сопротивлению и стабильной проводимости. В обозначении «В» указывает именно на серебряное исполнение покрытия.

Электрические параметры

Сочетание контактов диаметром 1,0 и 3,0 мм позволяет разделять электрические цепи по назначению и нагрузке. Для серии 2РМ указываются следующие ориентировочные параметры контактных групп:

Контакты диаметром 1,0 мм: токовая нагрузка от 5 до 8 А, переходное сопротивление не более 5 мОм.
Контакты диаметром 3,0 мм: токовая нагрузка до 32 А, переходное сопротивление не более 0,8 мОм.
Максимальное рабочее напряжение: до 560 или 700 В — в зависимости от конкретных условий применения и исполнения соединения.
Сопротивление изоляции при нормальных климатических условиях: не менее 1000 МОм.
Ёмкость между контактами для соединителей серии 2РМ: не более 6 пФ.

Для типоразмера 2РМ33 с контактной схемой 20Ш4 в справочной информации также указывается максимальная суммарная нагрузка на соединитель до 110 А. При проектировании оборудования важно учитывать не только допустимый ток отдельного контакта, но и одновременную нагрузку на всю контактную группу, сечение проводов, допустимый нагрев и фактические условия теплоотвода.

Работоспособность в сложных условиях

2РМ33Б20Ш4В1 рассчитан на эксплуатацию в широком диапазоне внешних воздействий. Для соединителей данного исполнения приведены следующие показатели стойкости:

Рабочая температура окружающей среды — от −60 до +100 °C.
Смена температур — от −60 до +150 °C.
Вибрационные воздействия — частота от 1 до 1000 Гц при ускорении до 50 g.
Одиночные удары — до 500 g.
Многократные удары — до 100 g.
Линейные нагрузки — до 200 g.
Минимальная наработка — 5000 часов.
Минимальное число сочленений и расчленений — 500.
Минимальный срок сохраняемости — 25 лет.

Такие характеристики делают разъём подходящим для стационарной и подвижной техники, где необходимо устойчивое соединение при механических нагрузках и температурных перепадах.

Где применяется 2РМ33Б20Ш4В1

Блочная вилка 2РМ33Б20Ш4В1 применяется как часть разъёмного интерфейса между прибором и кабельной сборкой. На практике она может использоваться в следующих задачах:

Подключение внешних кабелей к корпусам приборов и шкафам управления.
Передача питания, дискретных сигналов и цепей управления через единый многоконтактный разъём.
Коммутация цепей в системах автоматики, телемеханики и контрольно-измерительной аппаратуре.
Применение в радиоэлектронных комплексах, испытательных стендах и промышленном оборудовании.
Создание разъёмных межблочных соединений в условиях вибрации и температурных изменений.

При подборе ответной части необходимо обеспечить совместимость по серии, типоразмеру, количеству и расположению контактов, а также по виду сочленения. Отдельно следует проверить соответствие номинальных токов и напряжений фактическим режимам работы, поскольку контактная схема «4» включает группы контактов разного диаметра и разной допустимой токовой нагрузки.
