Назначение разъёма 2РМ33Б20Ш1В1

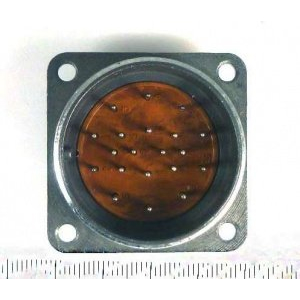

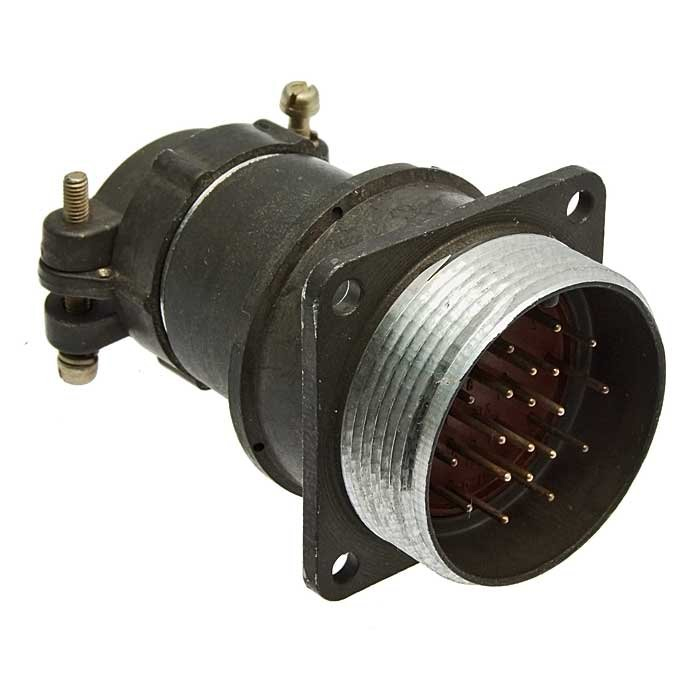

Соединитель 2РМ33Б20Ш1В1 — это низкочастотный цилиндрический разъём серии 2РМ, выполненный по ГОСТ и применяемый в электрических и радиотехнических цепях постоянного и переменного тока. Изделие относится к категории приборных (блочных) вилок без патрубка: оно предназначено для фиксации непосредственно на корпусе аппарата и для подключения кабеля с помощью резьбовой муфты-гайки. Такой конструктивный вариант удобен там, где разъём монтируется на панели прибора, а ответная часть устанавливается на кабеле.

Основное назначение — обеспечение надёжного электрического соединения сигнальных и силовых цепей в промышленной аппаратуре, радиоэлектронных комплексах, приборах связи и измерительных системах. Разъём рассчитан на умеренные токовые нагрузки и работу с частотами тока до нескольких мегагерц, поэтому широко используется во внутренних монтажных схемах и блочном оборудовании.

Подтверждённые особенности и параметры

Электрические характеристики

• Количество контактов — 20 (цилиндрический разъём типа 2).
• Максимальное рабочее напряжение — обычно указывается до 560 В или до 700 В в зависимости от условий эксплуатации.
• Токовая нагрузка на одиночный контакт — до 6 А.
• Суммарный ток на весь разъём — до 100 А.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции — порядка 1850–2300 В при соответствующем рабочем напряжении.

Конструктивное исполнение

Разъём выполнен в негерметичном исполнении с объёмным монтажом контактов пайкой. Контактные части чаще всего имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление. Корпус цилиндрический, типоразмер 33 (диаметр корпуса порядка 33 мм). Фиксация сопрягаемой части — резьбовая, предусмотрена однорядная шпонка-поляризация, исключающая неправильное сочленение.

Климатические и эксплуатационные условия

• Рабочий диапазон температур — примерно от минус 60 до плюс 100 градусов Цельсия.
• Вибрационные нагрузки — рассчитан на синусоидальную вибрацию в широком диапазоне частот.
• Одиночные механические удары — с ускорением до 5000 метров на секунду в квадрате.
• Линейное ускорение при эксплуатации — до 2000 метров на секунду в квадрате.
• Количество циклов сочленения-расчленения — около 500 циклов.
• Минимальная наработка — порядка 1000–5000 часов.
• Срок сохраняемости — до 15–25 лет в зависимости от условий хранения.

Применение

Разъём 2РМ33Б20Ш1В1 применяется в промышленной аппаратуре, радиоэлектронных комплексах, приборах связи и измерительных системах, где требуется надёжное соединение сигнальных и силовых цепей с частотой тока до нескольких мегагерц и умеренными токовыми нагрузками. Негерметичное исполнение и относительно простая конструкция делают его популярным решением для внутренних монтажных схем и блочного оборудования.

Благодаря приборному (блочному) исполнению без патрубка разъём удобен при монтаже на корпус прибора: он фиксируется на панели, а кабельная часть подключается резьбовой муфтой-гайкой. Однорядная шпонка-поляризация упрощает сборку и снижает риск ошибки при подключении. Совокупность перечисленных свойств позволяет использовать изделие в составе аппаратуры, работающей в широком диапазоне температур и при значительных механических воздействиях.

Краткое резюме

2РМ33Б20Ш1В1 — низкочастотный цилиндрический соединитель серии 2РМ по ГОСТ с 20 контактами, приборной (блочной) вилкой без патрубка, резьбовой фиксацией и однорядной шпонкой-поляризацией. Изделие рассчитано на рабочее напряжение до 560–700 В, ток до 6 А на контакт и до 100 А суммарно, эксплуатируется в диапазоне температур от минус 60 до плюс 100 градусов Цельсия и предназначено для внутренних монтажных схем, блочного оборудования и промышленной радиоэлектронной аппаратуры.
