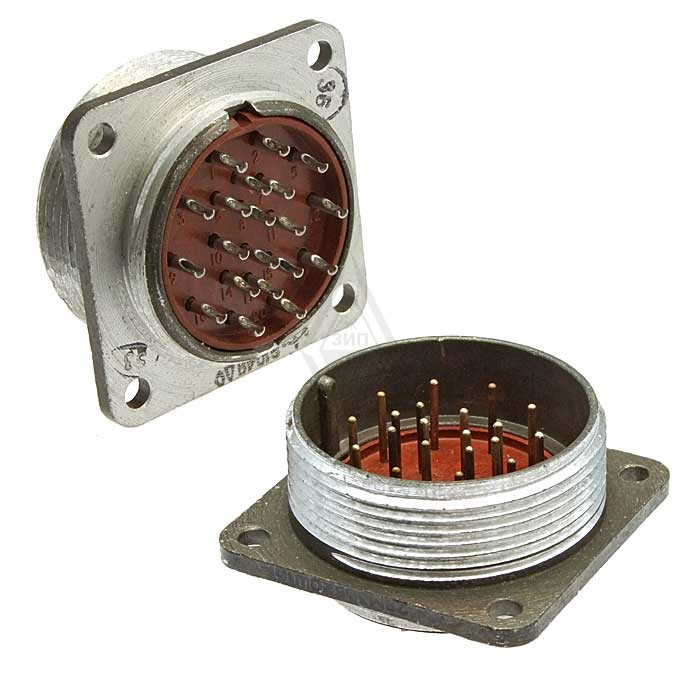

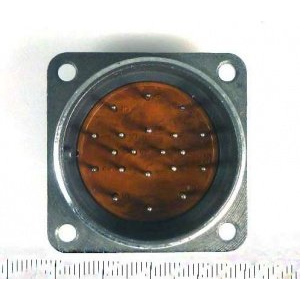

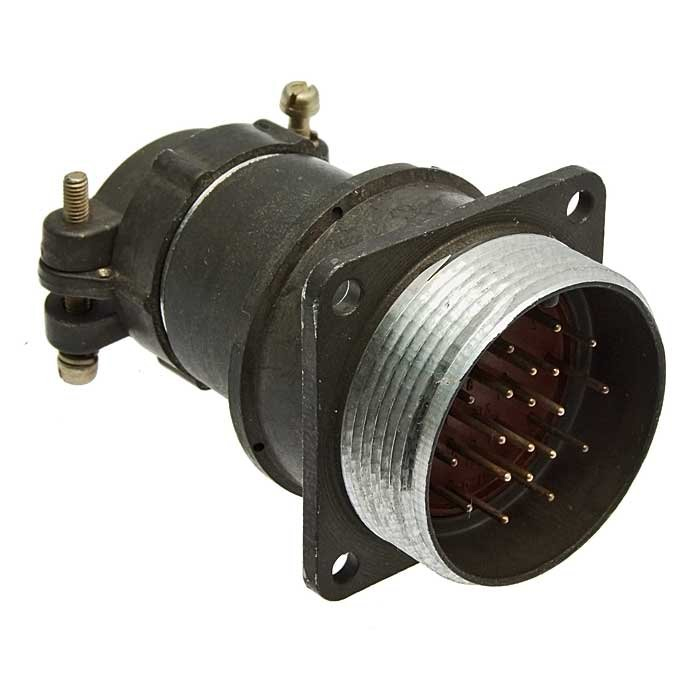

Соединитель 2РМ33Б20Ш1В1 представляет собой электрический разъем, который используется в различных электрических цепях. Он относится к блочным (приборным) соединителям и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : 2РМ
• Условный размер корпуса : 33 мм
• Количество контактов : 20
• Диаметр контактов : 1 мм
• Покрытие контактов : серебро
• Максимальное рабочее напряжение : до 560 В (в некоторых случаях до 700 В)
• Токовая нагрузка : до 6 А на одиночный контакт, максимальная суммарная нагрузка — до 100 А
• Сопротивление изоляции : не менее 5000 МОм
• Рабочая температура : от -60°С до +100°С

Конструкция и применение

Соединитель 2РМ33Б20Ш1В1 предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он может использоваться в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Конструкция включает в себя две части: вилку и розетку, которые могут быть как блочными, так и кабельными. Сочленение осуществляется с помощью резьбы.

Условия эксплуатации

Соединитель способен функционировать в условиях высокой влажности (до 98% при +25°С) и выдерживает механические воздействия, такие как вибрация и удары. Он также имеет высокую устойчивость к атмосферным воздействиям, включая Ониженное давление.

Долговечность

Минимальный срок службы соединителя составляет 5000 часов, а срок хранения — не менее 15 лет. Соединители могут выдерживать до 500 циклов соединений и разъединений. Эти характеристики делают соединитель 2РМ33Б20Ш1В1 надежным выбором для применения в сложных условиях эксплуатации.
