Назначение разъёма 2РМ33Б20Ш1В1

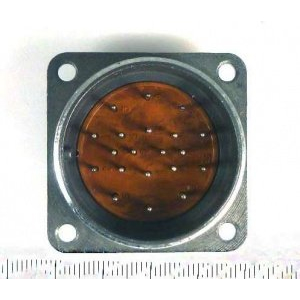

Разъём 2РМ33Б20Ш1В1 относится к серии 2РМ и представляет собой блочную (приборную) вилку, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц.

Конструкция рассчитана на внутренний и наружный монтаж, в том числе в различных климатических условиях. Сочленение соединителей — резьбовое, поляризация корпусов — одношпоночная. Разъёмы могут использоваться с экранированными проводами и кабелями, что важно при работе в составе аппаратуры, чувствительной к помехам.

Расшифровка обозначения

Маркировка 2РМ33Б20Ш1В1 содержит полную информацию об исполнении соединителя:

• 2РМ — тип соединителя, серия 2РМ.
• 33 — условный размер корпуса.
• Б — вид корпуса: блочный (приборный).
• 20 — количество контактов.
• Ш — часть соединителя: вилка.
• 1 — сочетание контактов: все контакты диаметром 1 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: до +100 °C.

Основные характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его электрические и эксплуатационные свойства.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 33.
• Вид корпуса: блочный (приборный).
• Количество контактов: 20.
• Часть соединителя: вилка (Ш).
• Сочетание контактов: все контакты диаметром 1 мм.
• Покрытие контактов: серебро.
• Вид контакта: цилиндрический.
• Теплостойкость: до +100 °C.

Электрические параметры

Электрические характеристики определяют допустимые режимы работы соединителя в составе аппаратуры:

• Максимальное рабочее напряжение: до 700 В.
• Токовая нагрузка на одиночный контакт: 6 А.
• Максимальная суммарная токовая нагрузка на соединитель: 100 А.
• Максимальное испытательное напряжение в нормальных условиях: до 2300 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации

Разъём сохраняет работоспособность в широком диапазоне температур и при интенсивных механических воздействиях:

• Температура эксплуатации: от минус 60 °C до плюс 100 °C.
• Вибрация: диапазон частот от 1 до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате.

Применение и особенности монтажа

Разъёмы типа 2РМ33Б20Ш1В1 используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.

Сочленение соединителей — резьбовое, что обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрационным нагрузкам. Поляризация корпусов — одношпоночная, исключающая неправильное соединение. Разъёмы могут быть использованы с экранированными проводами и кабелями.

Благодаря серебряному покрытию цилиндрических контактов диаметром 1 мм обеспечивается стабильно низкое переходное сопротивление — не более 5 мОм, а высокое сопротивление изоляции — не менее 5000 МОм — гарантирует надёжное разделение цепей. Совокупность этих свойств делает изделие пригодным для ответственных электрических соединений в радиоэлектронной и радиотехнической аппаратуре.
