Назначение соединителя 2РМ33Б20Ш1А1

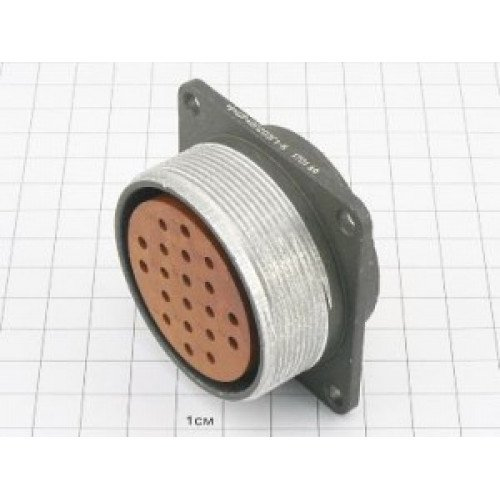

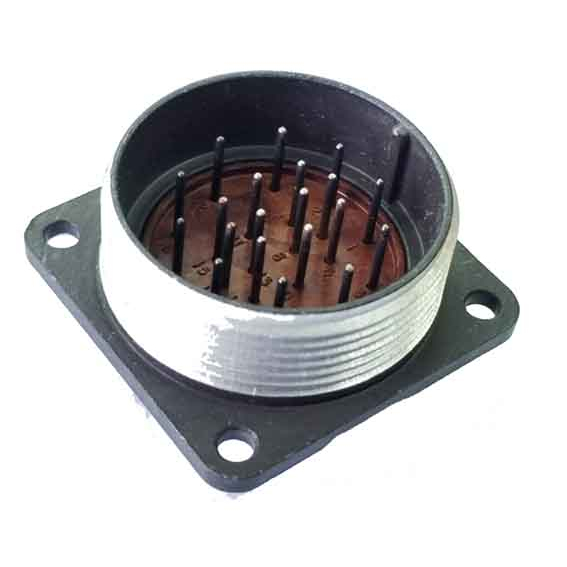

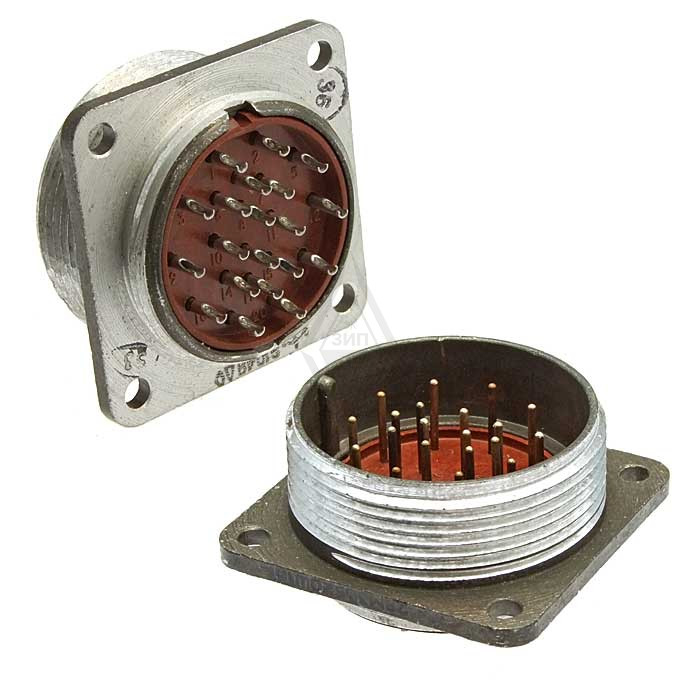

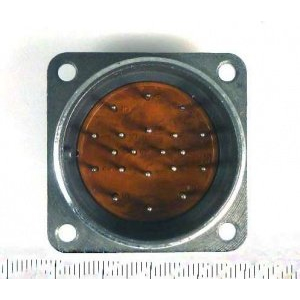

2РМ33Б20Ш1А1 — это электрический низкочастотный цилиндрический негерметичный соединитель с блочным корпусом, имеющим маркировку «Б». Изделие относится к категории 2РМ3 и предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве разъёма общего назначения. Соединитель обеспечивает электрическое соединение цепей при передаче низкочастотных сигналов и питающих напряжений, а блочное исполнение корпуса позволяет закреплять его непосредственно на блоке или панели аппаратуры.

Артикул изделия — 744. Маркировка «Ш» в обозначении указывает на вид соединения — вилка. Конструкция рассчитана на работу в составе стационарной и подвижной радиоэлектронной аппаратуры, где требуется надёжное механическое сочленение и стабильный электрический контакт.

Подтверждённые технические характеристики

Ниже приведены параметры соединителя 2РМ33Б20Ш1А1, заявленные в описании товара.

• Диаметр корпуса — 33 мм.
• Количество контактов — 20.
• Диаметр контактов — 1 мм.
• Вид соединения — «Ш», то есть вилка.
• Напряжение — 560 В или 700 В.
• Ток на контакт — до 6 А.
• Суммарный ток — до 100 А.
• Теплостойкость — до плюс 100 градусов Цельсия.
• Покрытие контактов — золото, маркировка «А1».
• Сопротивление контакта — 0,005 Ом или 0,0008 Ом.
• Контакты — извлекаемые.
• Монтаж — обжимка.
• Сочленение — резьбовое.

Габаритные размеры соединителя: D1 составляет 33 мм, D2 соответствует резьбе M36 на 1, Lmax равен 27 мм, размер A составляет 32 мм, размер B равен 40 мм. Указанные значения позволяют оценить посадочные и присоединительные размеры при монтаже изделия в аппаратуре.

Электрическая прочность изоляции

Электрическая прочность изоляции соединителя составляет 1850 В при рабочем напряжении 560 В и 2300 В при рабочем напряжении 700 В. Эти значения подтверждают пригодность изделия для цепей, где требуется повышенная стойкость изоляции к пробою.

Надёжность и устойчивость к воздействиям

Соединитель устойчив к вибрации с ускорением до 490 метров на секунду в квадрате. Изделие выдерживает удары: одиночные с ускорением до 5000 метров на секунду в квадрате и многократные с ускорением до 1000 метров на секунду в квадрате. Также заявлена устойчивость к линейному ускорению до 2000 метров на секунду в квадрате.

Климатическое исполнение — УХЛ. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Сочетание указанных параметров делает соединитель пригодным для эксплуатации в широком спектре условий, характерных для радиоэлектронной и радиотехнической аппаратуры.

Конструктивные особенности и применение

Корпус соединителя выполнен цилиндрическим и негерметичным, с блочным креплением. Резьбовое сочленение обеспечивает механическую фиксацию ответной части и сохранение соединения при вибрационных и ударных нагрузках. Извлекаемые контакты позволяют выполнять монтаж методом обжимки, что упрощает подготовку проводников и замену отдельных контактных элементов при ремонте или обслуживании.

Золотое покрытие контактов, обозначенное маркировкой «А1», способствует снижению переходного сопротивления и повышению стабильности контактного соединения. Малое сопротивление контакта — 0,005 Ом или 0,0008 Ом — важно для цепей питания и сигнальных цепей, где недопустимы заметные потери.

Применение соединителя 2РМ33Б20Ш1А1 целесообразно в блоках и узлах радиоэлектронной и радиотехнической аппаратуры, включая устройства, работающие при температурах от минус 60 до плюс 100 градусов Цельсия и подверженные вибрационным, ударным и линейным ускорениям в пределах указанных значений. Двадцать контактов диаметром 1 мм и допустимый ток до 6 А на контакт при суммарном токе до 100 А позволяют использовать изделие как для сигнальных, так и для силовых цепей в составе разъёмов общего назначения.
