Назначение разъема 2РМ33Б20Ш1А1

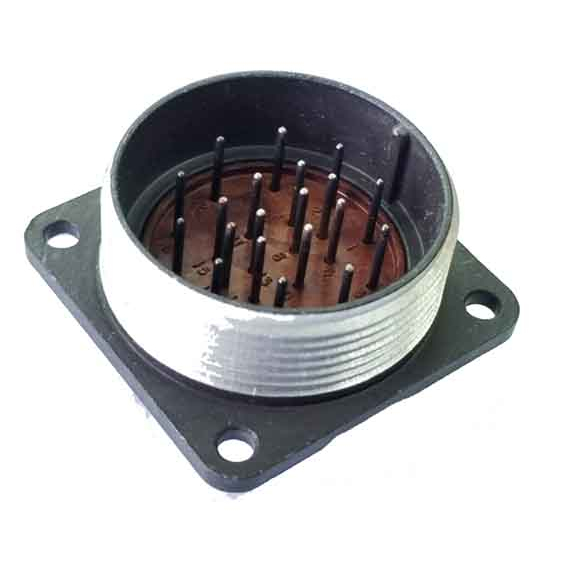

2РМ33Б20Ш1А1 — это электрический соединитель (разъем) серии 2РМ, выполненный в виде блочной вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъем применяется в составе радиоэлектронной аппаратуры и обеспечивает электрическое соединение при внутреннем объемном монтаже.

Конструктивно вилка относится к блочному типу, то есть устанавливается на блоке или шасси аппаратуры. Для образования электрического соединения требуется соответствующая ответная часть — кабельная часть разъема серии 2РМ. Таким образом, 2РМ33Б20Ш1А1 работает в паре с ответным соединителем, образуя разъемное сочленение.

Технические характеристики

Основные электрические и эксплуатационные параметры разъема приведены ниже.

Электрические параметры

• Количество контактов — 20.
• Диаметр контактов — 1 мм.
• Покрытие контактов — золото.
• Максимальное рабочее напряжение — до 700 В.
• Максимальный ток на одиночный контакт — 6 А.
• Суммарная токовая нагрузка на весь разъем — до 100 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — не более 5 мОм.
• Емкость между контактами — не более 6 пФ.
• Максимальное испытательное напряжение — до 2300 В в нормальных условиях.

Механические и ресурсные параметры

• Усилие расчленения — не более 255,1 Н.
• Минимальная наработка — 5000 часов.
• Количество сочленений-расчленений — до 500 раз.
• Срок сохраняемости — не менее 15 лет.
• Теплостойкость — до плюс 100 градусов Цельсия.

Условия эксплуатации

Разъем рассчитан на работу в жестких условиях, характерных для бортовой и промышленной радиоэлектронной аппаратуры.

• Температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
• Вибрация — синусоидальная, в диапазоне от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате.
• Механический удар — многократный с ускорением до 1000 метров на секунду в квадрате, одиночный — до 5000 метров на секунду в квадрате.

Указанный диапазон температур и устойчивость к вибрационным и ударным нагрузкам позволяют использовать соединитель в аппаратуре, подвергающейся интенсивным механическим воздействиям.

Применение

Разъемы серии 2РМ, включая модель 2РМ33Б20Ш1А1, используются в радиоэлектронной аппаратуре для внутреннего объемного монтажа. Они могут быть как блочными, так и кабельными; для соединения требуется соответствующая ответная часть.

Область применения охватывает электрические цепи постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Благодаря золотому покрытию контактов и стабильным характеристикам сопротивления и емкости соединитель подходит для цепей, где важны надежность контакта и низкие потери.

Комплектация и соответствие

В предоставленных данных сведения о комплектации, производителе, стране производства, сертификатах и гарантии не указаны. Артикул изделия — 743, категория — 2РМ3. Для монтажа необходимо подобрать ответную часть разъема серии 2РМ.
