Назначение разъёма 2РМ33Б20ГВ1 «5»

2РМ33Б20ГВ1 «5» — это цилиндрический низкочастотный электрический разъём (розетка) из серии 2РМ с блочным корпусом. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для внутреннего объёмного монтажа методом обжимки, то есть проводник закрепляется в контактной части путём пластической деформации, без пайки.

Маркировка «5» в обозначении товара соответствует приёмке «5». Это подтверждённая характеристика изделия, указанная в данных каталога, и она отличает данную позицию от аналогичных разъёмов серии 2РМ без такой приёмки.

Подтверждённые особенности и технические характеристики

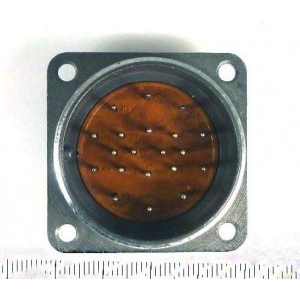

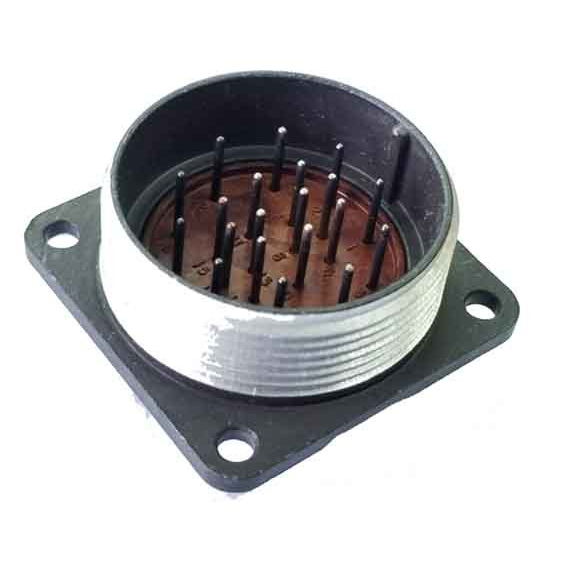

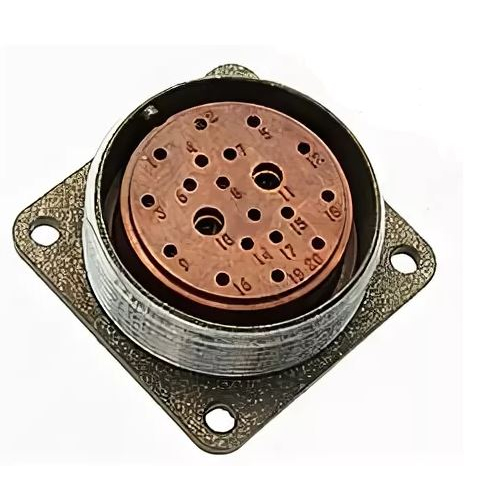

Конструктивно разъём выполнен как розетка с блочным корпусом и имеет диаметр посадочного отверстия 33 мм. В нём установлено 20 контактов диаметром 1 мм. Контакты имеют серебряное покрытие, что соответствует индексу «В1» в обозначении модели.

Электрические параметры изделия подтверждаются следующими значениями:

• максимальное рабочее напряжение — от 560 до 700 В;
• токовая нагрузка на один контакт — от 6 до 7 А;
• суммарная токовая нагрузка на соединитель — до 100 А;
• сопротивление изоляции — не менее 1000 МОм;
• усилие расчленения — до 255 Н.

Указанные значения относятся к электрическим и механическим параметрам разъёма и определяют его применимость в цепях с соответствующими нагрузками. Частотный диапазон до 3 МГц позволяет использовать изделие в низкочастотных цепях постоянного и переменного тока.

Условия эксплуатации и надёжность

Разъём 2РМ33Б20ГВ1 «5» рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Такой диапазон охватывает как условия холодного климата, так и нагретые рабочие зоны промышленного оборудования.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также механические удары с ускорением до 5000 метров на секунду в квадрате. Эти параметры подтверждают стойкость разъёма к вибрационным и ударным нагрузкам, характерным для работы в составе промышленной электроники и оборудования.

Показатели надёжности также нормированы. Минимальная наработка составляет 5000 часов, количество сочленений-расчленений — 500 циклов, срок сохраняемости — от 15 до 25 лет. Совокупность этих характеристик определяет ресурс изделия при соблюдении условий эксплуатации и хранения.

Применение

Благодаря блочному корпусу и обжимному монтажу разъём 2РМ33Б20ГВ1 «5» удобен для внутреннего объёмного монтажа в приборах и блоках, где требуется компактное размещение соединений и устойчивость к механическим воздействиям. Изделие применяется в промышленной электронике и оборудовании, в том числе в цепях постоянного и переменного тока частотой до 3 МГц.

Приёмка «5» указывает на то, что данная позиция прошла соответствующий контроль в рамках принятой системы приёмки. При подборе разъёма для конкретного устройства следует учитывать диаметр посадочного отверстия 33 мм, число и диаметр контактов, допустимые токовые и температурные нагрузки, а также способ монтажа — обжимку. Перечисленные параметры приведены в настоящем описании и позволяют сопоставить изделие с требованиями конкретного изделия или узла.
