Назначение и область применения

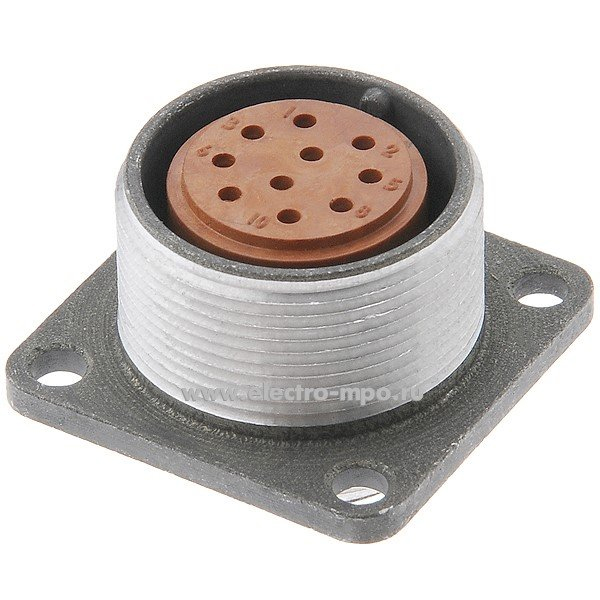

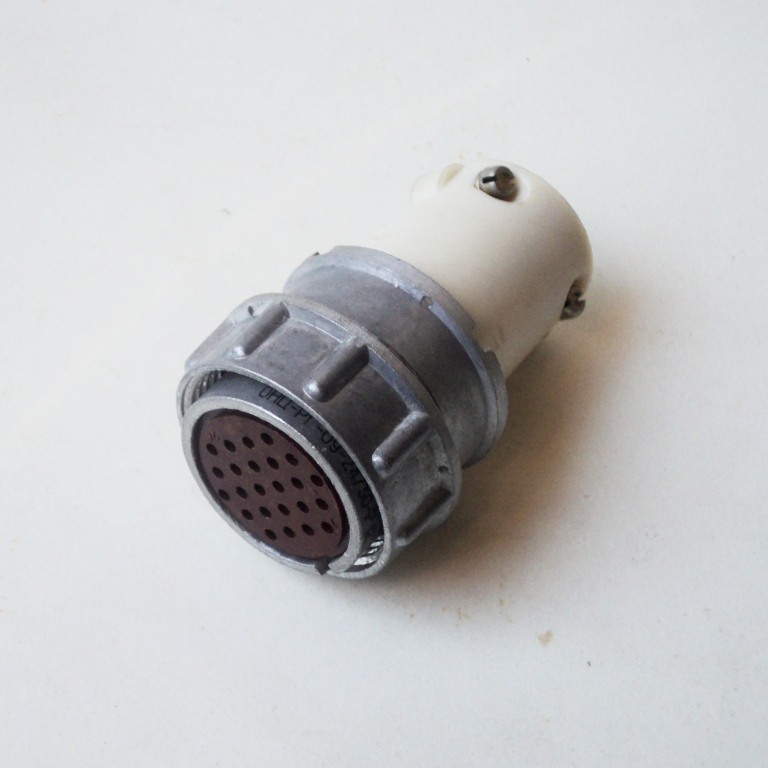

Разъём 2РМ33Б20Г1В1 представляет собой цилиндрическую низкочастотную розетку блочного (приборного) исполнения из серии 2РМ. Изделие предназначено для межблочного и внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока. Розетка применяется для подключения и соединения блоков аппаратуры — панелей, щитов и плат — в промышленной и радиоэлектронной аппаратуре.

Изделие рассчитано на работу в цепях постоянного и переменного тока частотой до 3 МГц. Исполнение негерметичное, всеклиматическое, без защиты от проникновения влаги и пыли. Это определяет область применения разъёма: аппаратура, эксплуатируемая внутри помещений или в закрытых корпусах, где внешние климатические воздействия ограничены.

Конструктивные особенности

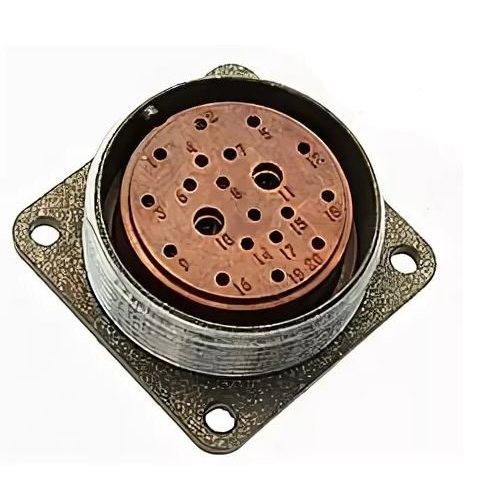

Серия разъёма — 2РМ, условный размер корпуса — 33, что соответствует диаметру внутри корпуса порядка 33 мм. Буква «Б» в обозначении указывает на блочный (приборный) тип корпуса, предназначенный для монтажа в сборных блоках и панелях, без патрубка. Тип контактов — гнёзда, то есть разъём является розеткой. Количество контактов — 20, сочетание контактов — 1 (стандартное).

Корпус изделия металлический. Контакты имеют серебряное покрытие, обеспечивающее хорошую проводимость и устойчивость к окислению. Фиксация сочленённого положения резьбовая, за счёт накидной гайки. Такая конструкция гарантирует надёжный контакт и устойчивость к вибрационным нагрузкам.

Электрические и эксплуатационные характеристики

Изделие обладает следующими типичными электрическими параметрами:

• рабочее напряжение — до 560 В, максимальное — до 700 В в зависимости от условий эксплуатации и условного графического обозначения;
• токовая нагрузка на один контакт — около 6 А;
• суммарная нагрузка на разъём — до порядка 100 А при соответствующем тепловом режиме;
• максимальная рабочая частота — до 3 МГц;
• ёмкость между соседними контактами — до приблизительно 6 пФ.

Разъём рассчитан на эксплуатацию в широком температурном диапазоне, обычно от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность воздуха достигает 95–98 процентов при температуре до плюс 40 градусов Цельсия.

Монтаж и совместимость

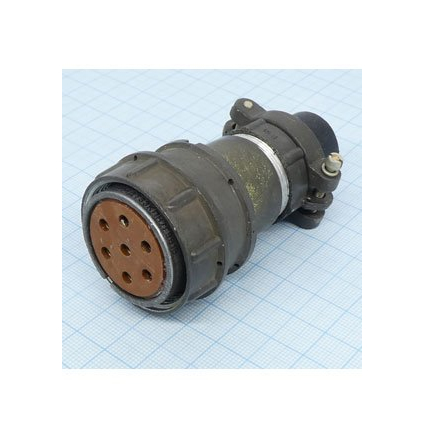

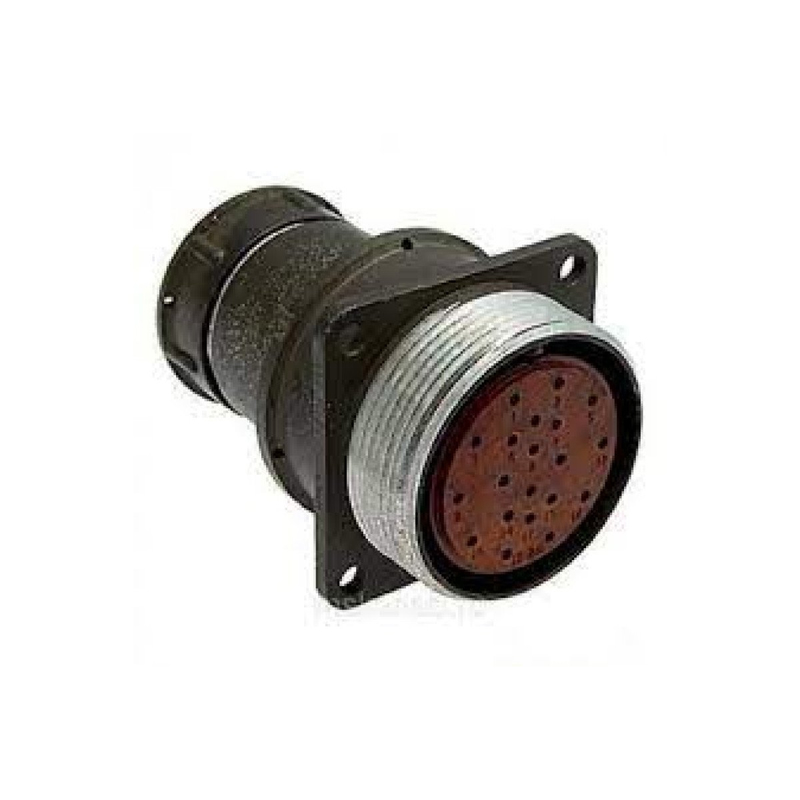

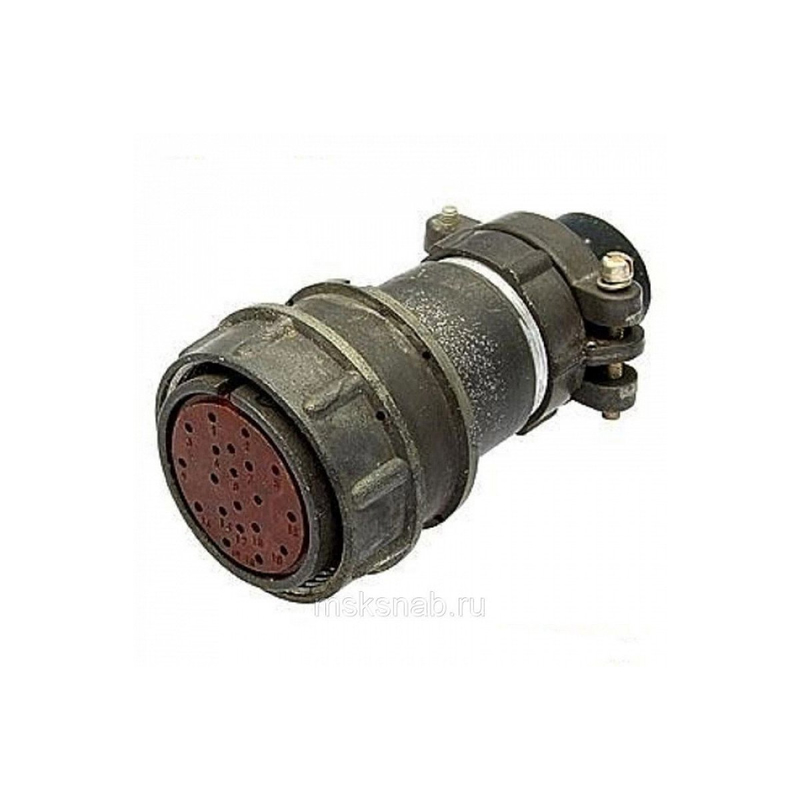

Разъём блочного типа монтируется в панели или плате. Состыковка выполняется с соответствующей кабельной или приборной вилкой серии 2РМ, например 2РМ33К20Г1В1 или аналогичной. Резьбовая фиксация обеспечивает плотное и стабильное соединение в условиях механических воздействий.

Изделие предназначено для применения в составе радиоэлектронной аппаратуры промышленного и специального назначения, где требуется надёжное разъёмное соединение с количеством цепей до двадцати и умеренными токовыми нагрузками.
