Назначение соединителя 2РМ33Б20Г1В1

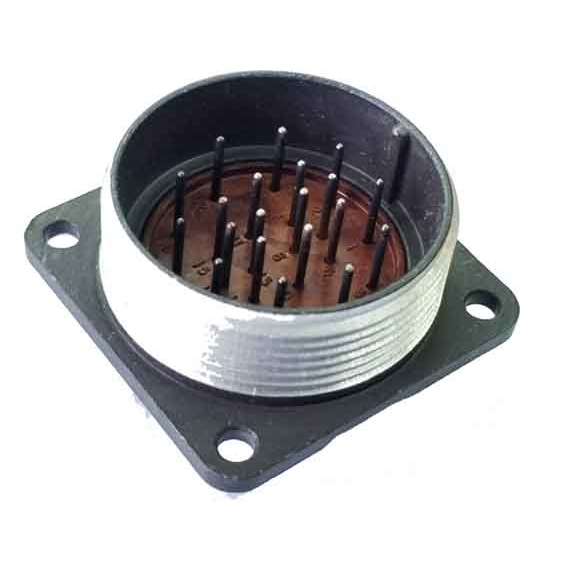

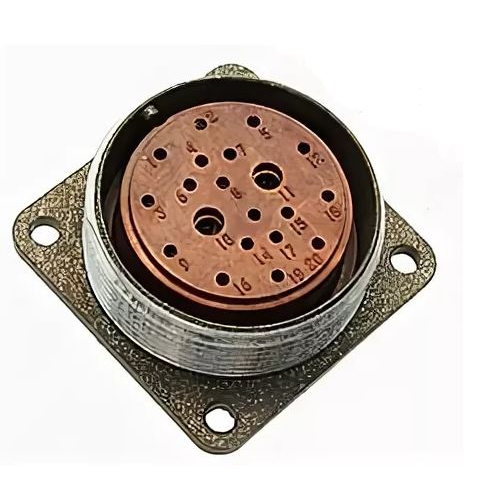

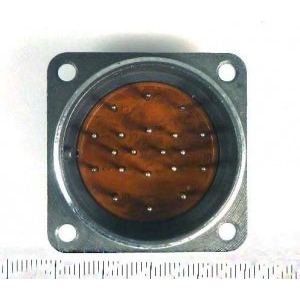

2РМ33Б20Г1В1 — это электрический соединитель серии 2РМ российского производства, выпускаемый заводом «Элекон». Изделие относится к блочному приборному исполнению и представляет собой негерметичную розетку, предназначенную для монтажа непосредственно в корпус прибора. Со стороны ответной части к соединителю подключается кабель или отдельные провода.

Основное назначение изделия — передача электрических сигналов и питающего напряжения в промышленных и радиоэлектронных устройствах, эксплуатируемых в обычных климатических условиях. Соединитель применяется там, где требуется надёжное разъёмное соединение электрических цепей прибора с внешними кабельными линиями.

Конструктивные особенности

Корпус соединителя — блочный (приборный), типоразмер корпуса 33. Монтажная часть, как правило, выполнена без патрубка либо прямой, что позволяет устанавливать розетку на панель или в стенку прибора. Соединение частей резьбовое: оно обеспечивает надёжный механический и электрический контакт и допускает до нескольких сотен сочленений и разъединений без потери рабочих свойств.

Контактная система включает 20 контактов, выполненных по стандартной схеме сочетания «1». Покрытие контактов — серебро, что даёт хорошую электропроводность и устойчивость к окислению. Резьбовое соединение дополнительно фиксирует ответную часть и снижает риск самопроизвольного рассоединения при вибрации и механических воздействиях.

Электрические и эксплуатационные параметры

Рабочее напряжение соединителя достигает нескольких сотен вольт; для аналогичных изделий завода «Элекон» типовые значения составляют до 560–700 В. Ток на один контакт — несколько ампер и зависит от диаметра контакта. Температурный диапазон, характерный для соединителей серии 2РМ, обычно лежит в пределах от примерно минус 60 °C до плюс 100 °C.

Исполнение — всеклиматическое: изделие устойчиво к воздействию пыли, влаги и перепадов температуры в пределах норм, установленных для промышленной электроники.

Области применения

Соединитель востребован в промышленной и радиоэлектронной аппаратуре, где необходимо быстрое и надёжное подключение кабельных линий к прибору. Типовые направления использования:

• промышленные приборы и блоки управления;
• радиоэлектронные устройства и измерительная аппаратура;
• оборудование, работающее в обычных климатических условиях;
• системы передачи сигналов и питания между прибором и кабелем.

Ключевые характеристики

• Производитель: завод «Элекон».
• Серия: 2РМ3.
• Артикул: 736.
• Тип: розеточный соединитель блочного приборного исполнения.
• Количество контактов: 20.
• Схема сочетания контактов: «1».
• Покрытие контактов: серебро.
• Соединение: резьбовое.
• Размер корпуса: 33.
• Герметичность: негерметичное исполнение.

Применение и монтаж

Розетка монтируется в прибор, ответная часть подключается к кабелю или проводам. При монтаже важно обеспечить соответствие схемы сочетания контактов и правильную заделку проводников, чтобы сохранить заявленные электрические параметры. Резьбовое соединение требует аккуратного завинчивания без перекосов, что продлевает срок службы контактной пары.

Благодаря всеклиматическому исполнению соединитель подходит для эксплуатации в условиях повышенной запылённости и влажности, а также при значительных перепадах температуры в пределах норм для промышленной электроники. Изделие не предназначено для работы в агрессивных средах и при давлениях, выходящих за рамки обычных условий эксплуатации.
