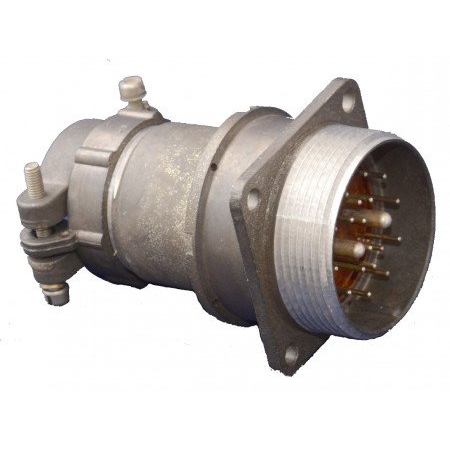

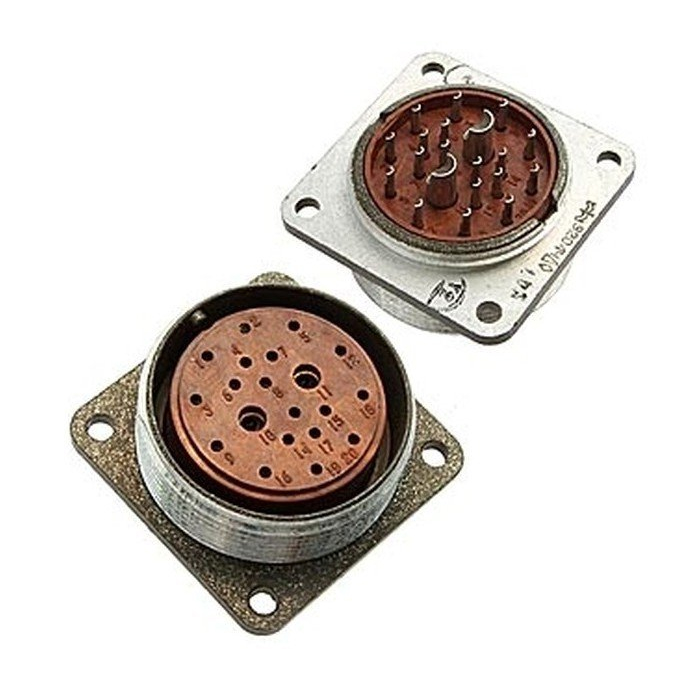

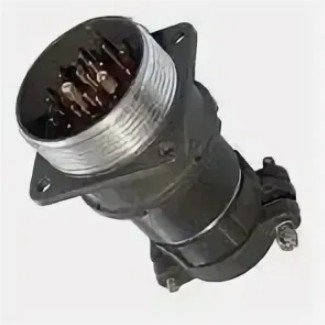

Назначение соединителя 2РМ33Б20Г1В1

Соединитель 2РМ33Б20Г1В1 с маркировкой БПН относится к серии цилиндрических низкочастотных негерметичных разъемов объемного монтажа. Изделие предназначено для электрического соединения и коммутации цепей в составе узлов и блоков радиоэлектронной аппаратуры. Разъем применяется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Маркировка БПН указывает на отсутствие патрубка, то есть соединитель поставляется в исполнении без патрубка для кабеля. Такое исполнение удобно для объемного монтажа внутри приборов и блоков, где кабель подводится непосредственно к контактной части.

Расшифровка обозначения 2РМ33Б20Г1В1

Структура обозначения позволяет определить основные конструктивные признаки изделия:

• 2РМ — тип соединителя, цилиндрический низкочастотный разъем серии 2РМ.
• 33 — условный размер корпуса.
• Б — вид корпуса: блочный (приборный).
• П — вид патрубка: прямой; в данном случае патрубок отсутствует, на что указывает маркировка БПН.
• Н — вид гайки патрубка: для неэкранированного кабеля; при отсутствии патрубка этот признак не применяется.
• 20 — количество контактов.
• Г — часть соединителя: розетка.
• 1 — обозначение сочетания контактов: все контакты диаметром 1,0 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: до 100 градусов Цельсия.

Таким образом, 2РМ33Б20Г1В1 представляет собой блочную розетку с 20 контактами диаметром 1,0 мм, серебряным покрытием контактов и теплостойкостью до 100 градусов Цельсия.

Подтверждённые технические характеристики

Ниже приведены характеристики, указанные для данного соединителя:

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Монтаж: внутренний, методом пайки или обжимки.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Гарантийная наработка: 1000 часов во всех режимах, 100000 часов в облегченном режиме.
• Рабочее напряжение: до 700 В.
• Рабочая частота: до 3 МГц.

Соединитель относится к негерметичным разъемам объемного монтажа, что определяет область его применения внутри защищенных корпусов аппаратуры, а не в условиях прямого воздействия влаги и агрессивной среды.

Конструктивные особенности и применение

Резьбовое сочленение обеспечивает надежную фиксацию ответных частей и устойчивость к вибрационным нагрузкам. Одношпоночная поляризация корпусов исключает неправильное соединение и гарантирует однозначную ориентацию розетки и вилки при монтаже. Внутренний монтаж методом пайки или обжимки позволяет выбирать способ присоединения проводов в зависимости от технологического процесса сборки.

Применение соединителя 2РМ33Б20Г1В1 включает узлы и блоки радиоэлектронной аппаратуры специального и общего назначения. Изделие востребовано в тех случаях, когда требуется компактное многоконтактное соединение с рабочей температурой от минус 60 до плюс 100 градусов Цельсия и климатическим исполнением УХЛ2.1.

При подборе ответных частей и принадлежностей следует учитывать условный размер корпуса 33, тип корпуса Б, количество и диаметр контактов, а также исполнение без патрубка с маркировкой БПН.
