Назначение разъёма 2РМ33Б20Г1В1

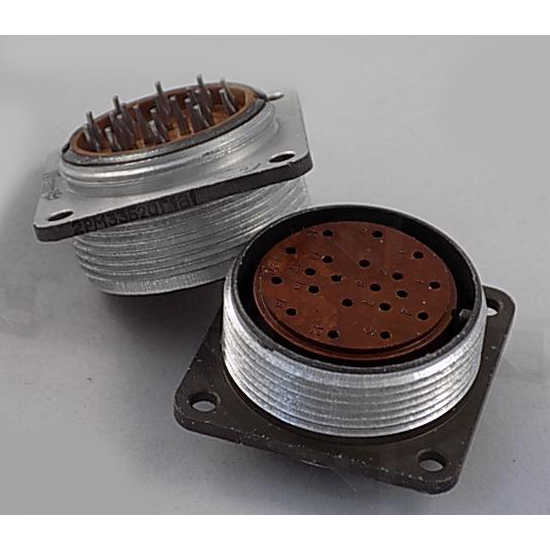

2РМ33Б20Г1В1 — низкочастотный цилиндрический электрический соединитель российского стандарта ряда 2РМ, выполненный в виде блочной розетки без патрубка. Изделие предназначено для электрического соединения цепей в приборной, промышленной и специальной аппаратуре, где требуется надёжный многоконтактный низкочастотный контакт. Блочное исполнение корпуса означает, что розетка рассчитана на монтаж в корпус прибора или на панель, а не на кабельное окончание.

Артикул позиции — 737, категория — 2РМ3. Производитель в данных о товаре не указан, краткое описание из каталога отсутствует, заполненные характеристики VirtueMart не представлены.

Расшифровка маркировки

Условное обозначение 2РМ33Б20Г1В1 читается по составляющим элементам:

• 2РМ — тип соединителя: низкочастотный цилиндрический электрический разъём.
• 33 — условный размер корпуса; наружный диаметр посадочного отверстия около 33 мм.
• Б — исполнение корпуса: блочный (приборный), предназначен для монтажа в корпус прибора или панель.
• 20 — количество контактов в разъёме.
• Г1 — вариант сочетания (комплектации) контактов и гнёзд.
• В1 — тип покрытия контактов: серебро.

Основные электрические характеристики

Напряжение и ток

Максимальное рабочее напряжение составляет порядка 560 В; в отдельных источниках для переменного и постоянного тока частотой до примерно 3 МГц указывается значение до 700 В. Токовая нагрузка достигает 6 А на один контакт, при этом суммарный ток всего разъёма может доходить до порядка 100 А — конкретное значение зависит от исполнения и условий эксплуатации.

Контактная группа и сопротивления

Диаметр контакта — 1 мм. Сопротивление контакта составляет порядка единиц миллиом, обычно не более нескольких миллиом. Сопротивление изоляции — не менее 500–1000 МОм.

Конструкция и условия эксплуатации

Корпус разъёма круглый, состыковка с вилкой выполняется с резьбовой фиксацией. Вариант «Б» представляет собой розетку для панельного монтажа. Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия, что рассчитано на длительную эксплуатацию в промышленных и приборных условиях.

Прочность и виброустойчивость задаются стандартными требованиями: соединитель переносит многократные удары и линейные ускорения, характерные для авиационной и специальной аппаратуры.

Область применения

Разъём 2РМ33Б20Г1В1 типично применяется в приборной и промышленной аппаратуре: системах управления, сигнализации, блоках питания, панелях приборов. Также он востребован в системах, где необходимо надёжное низкочастотное соединение с многоконтактной цепью — до 20 цепей в одном корпусе.

Для точного подбора по токам и определения совместимых аналогов и замен следует учитывать конкретное оборудование и схему, в которой планируется применение соединителя.
