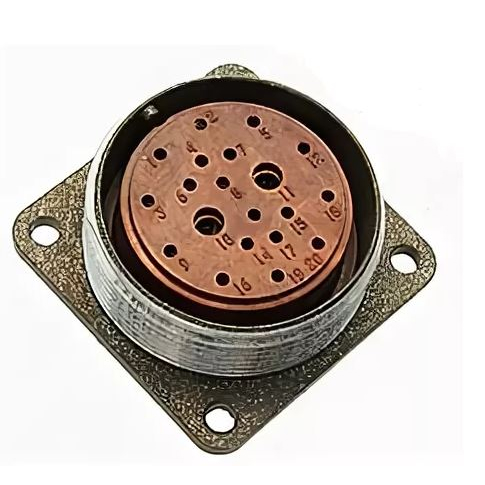

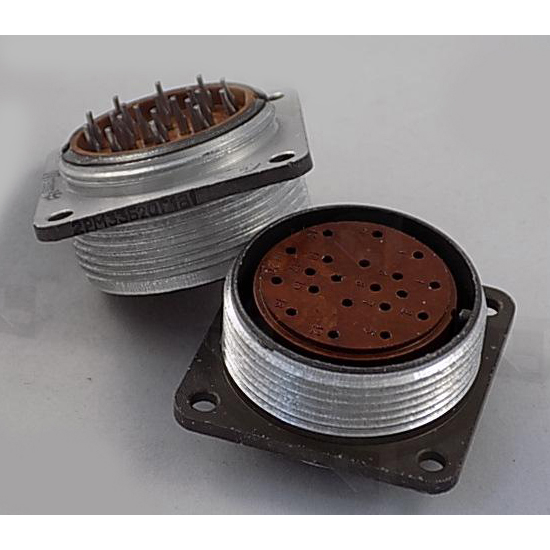

2РМ33Б20Г1В1: надежный разъем для промышленного оборудования

2РМ33Б20Г1В1 — цилиндрический электрический разъем, предназначенный для формирования разъемных соединений в цепях промышленного, измерительного, транспортного и специального оборудования. Такие соединители применяют там, где важны механическая прочность, стабильность контакта и защита интерфейса от воздействий рабочей среды.

Разъемы серии 2РМ широко используют при создании кабельных сборок, подключении блоков автоматики, датчиков, исполнительных механизмов, аппаратуры связи и силовых либо сигнальных цепей. Конструктивное исполнение обеспечивает удобное многоконтактное подключение и упрощает регламентное обслуживание оборудования: соединение можно быстро разъединить без пайки или демонтажа всей кабельной трассы.

Конструктивные особенности

Обозначение 2РМ33Б20Г1В1 указывает на принадлежность изделия к семейству круглых разъемов 2РМ с заданными габаритами корпуса, исполнением соединительной части и контактной схемой. При подборе важно проверять расшифровку маркировки по технической документации конкретного производителя или нормативному документу, поскольку буквенно-цифровые индексы определяют существенные параметры совместимости.

К ключевым характеристикам разъема относятся:

• цилиндрический корпус, рассчитанный на надежную фиксацию соединения;

• многоконтактная контактная часть для одновременной передачи нескольких сигналов или цепей питания;

• механическое кодирование и направляющие элементы, снижающие риск неправильной стыковки;

• возможность применения в составе экранированных и неэкранированных кабельных линий — в зависимости от исполнения кабельной сборки;

• пригодность для монтажа в панели, корпусе прибора или на кабеле согласно выбранной части соединителя;

• устойчивость к вибрациям и механическим нагрузкам при корректной установке и фиксации.

Где применяется 2РМ33Б20Г1В1

Разъем 2РМ33Б20Г1В1 востребован в системах, где требуется компактное и надежное подключение большого числа проводников. Его используют в промышленной автоматизации, машиностроении, энергетическом оборудовании, измерительных комплексах, телеметрии, системах управления и специализированной аппаратуре.

Типовые задачи применения:

• соединение шкафов управления с внешними устройствами;

• подключение датчиков, приводов и исполнительных механизмов;

• передача дискретных, аналоговых и управляющих сигналов;

• организация кабельных вводов в корпусах приборов;

• подключение съемных модулей и блоков оборудования;

• ремонт, модернизация и восстановление существующих кабельных жгутов.

При использовании одного разъема для разных типов цепей необходимо учитывать допустимые электрические параметры каждого контакта, требования к изоляции, сечение проводников и условия электромагнитной совместимости.

На что обратить внимание при подборе

Для корректной замены или проектирования соединения недостаточно ориентироваться только на обозначение серии. Перед применением 2РМ33Б20Г1В1 рекомендуется сверить:

• тип ответной части разъема и полную маркировку сопрягаемого изделия;

• схему расположения и нумерацию контактов;

• назначение контактов — сигнальные, питающие, резервные или экранные;

• допустимые ток, напряжение и переходное сопротивление;

• способ монтажа контактов: пайка, обжим или иной предусмотренный вариант;

• диаметр и конструкцию кабеля, наличие брони или экрана;

• климатическое и механическое исполнение оборудования;

• состояние резьбы, фиксаторов, изоляторов и контактных поверхностей при ремонте.

Особенно важно исключить несовпадение контактной схемы: разъемы с похожим диаметром корпуса могут отличаться числом контактов, их расположением и полярностью. Перед монтажом кабельной части следует составить таблицу распайки и выполнить контроль прозвонкой.

Значение для надежности оборудования

Правильно подобранный и качественно смонтированный разъем 2РМ33Б20Г1В1 повышает ремонтопригодность и эксплуатационную надежность аппаратуры. Он обеспечивает структурированное подключение кабельных жгутов, уменьшает вероятность ошибок при обслуживании и помогает защитить контактные соединения от ослабления при вибрациях.

При монтаже рекомендуется соблюдать технологию разделки кабеля, не допускать перегрева контактов при пайке, контролировать надежность фиксации жил и выполнять маркировку проводов. После сборки целесообразно проверить электрическую непрерывность цепей, отсутствие коротких замыканий между контактами и правильность соответствия распайки рабочей документации.
