Назначение соединителя 2РМ33Б20Г1П1

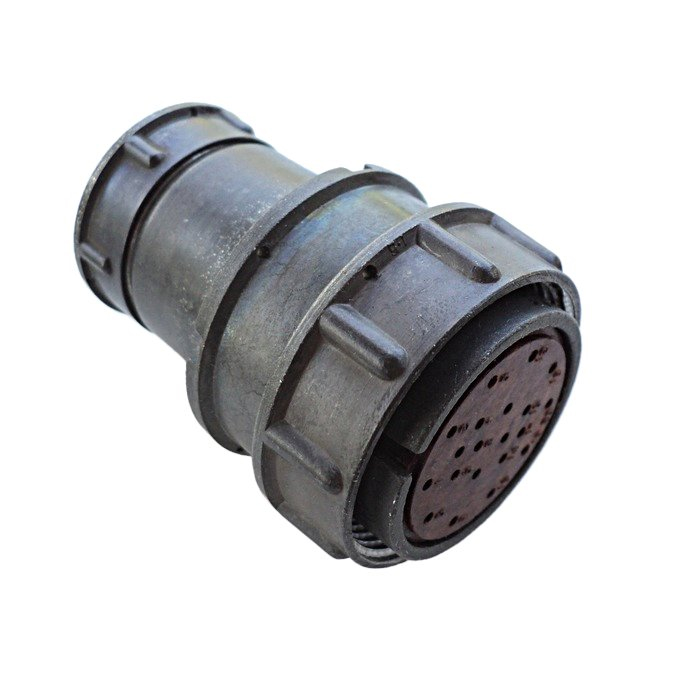

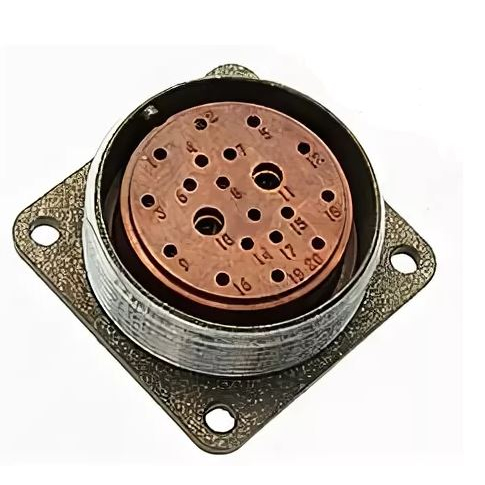

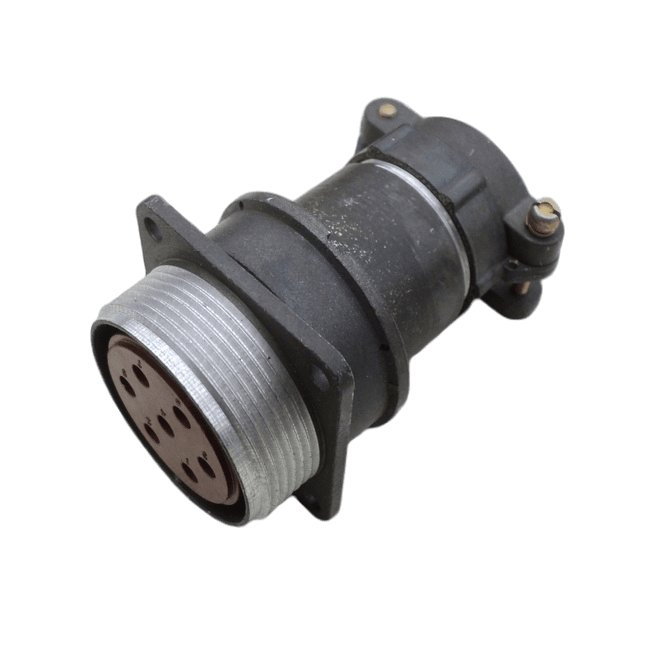

2РМ33Б20Г1П1 — это блочная (приборная) розетка цилиндрического низкочастотного негерметичного соединителя серии 2РМ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Розетка применяется там, где требуется надёжное разъёмное соединение с резьбовым креплением и одношпоночной поляризацией, исключающей неправильное сочленение.

Блочное (приборное) исполнение корпуса означает, что розетка рассчитана на внутренний монтаж в приборах и блоках аппаратуры. Негерметичная конструкция не предназначена для работы под давлением или в среде, требующей полной герметизации по газу и жидкости.

Расшифровка обозначения

Маркировка 2РМ33Б20Г1П1 читается по позициям:

• 2РМ — тип соединителя;
• 33 — условный размер корпуса;
• Б — блочный (приборный) корпус;
• 20 — количество контактов;
• Г1 — сочетание контактов и вид покрытия (серебро);
• П — прямой патрубок;
• 1 — теплостойкость до 100 градусов Цельсия.

Такая структура обозначения позволяет однозначно определить исполнение корпуса, число контактов и тип покрытия контактной группы без обращения к дополнительной документации.

Основные технические характеристики

Максимальный ток на одиночный контакт составляет от 6 до 18 А в зависимости от диаметра контакта, который может быть от 1,0 до 3,0 мм. Сопротивление изоляции — не менее 5000 МОм. Ёмкость между контактами — не более 6 пФ.

Рабочая температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Срок службы достигает 1000 часов наработки, а ресурс сочленений-расчленений — 500 циклов. Контакты имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения.

Соединитель устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 50g, к ударам с ускорением до 500g, а также к повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия.

Условия эксплуатации и стойкость

Всеклиматическое исполнение позволяет использовать розетку в аппаратуре, работающей в широком диапазоне климатических условий. Сочетание вибро-, ударопрочности и влагостойкости делает изделие пригодным для ответственных узлов, где важна механическая стабильность контакта.

Применение

Розетка 2РМ33Б20Г1П1 применяется для внутреннего монтажа в приборах, где требуется надёжное соединение с резьбовым креплением и одношпоночной поляризацией. Прямой патрубок обеспечивает удобный ввод проводников и фиксацию кабеля.

Серебряное покрытие контактов снижает переходное сопротивление, что важно для цепей с повышенными требованиями к качеству электрического контакта. Изделие подходит для использования в составе блоков и приборов, рассчитанных на напряжение до 700 В и частоты до 3 МГц.

Благодаря блочному исполнению и указанным характеристикам стойкости соединитель востребован в аппаратуре, эксплуатируемой в условиях вибрации, ударов и повышенной влажности.
