2РМ33 гайка экран

2РМ33 гайка экран (или «гайка экран для 2РМ33») — это отдельная металлическая деталь, входящая в комплект патрубка соединителя серии 2РМ, предназначенная для монтажа экранированного кабеля на розетку или вилку 2РМ33.

Назначение и роль

• Гайка экран служит для механического и электрического соединения металлического экрана (оплетки) кабеля с корпусом соединителя, обеспечивая хорошую экранировку и защиту от помех.

• Она используется в патрубках, где указан обозначение «Э» по серии 2РМ («Э» — для экранированного кабеля, «Н» — для неэкранированного).

Конструктивные особенности

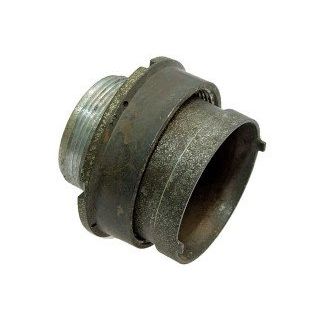

• Представляет собой шлицевую или шестигранную металлическую гайку с резьбой, которая накручивается на патрубок/коннектор 2РМ33 поверх экрана кабеля.

• Обычно изготавливается из латуни или другого сплава с последующим покрытием (никель, хром, иногда чернение), чтобы обеспечить коррозионную стойкость и надежный электрический контакт.

Условное обозначение и применение

• В составе обозначения разъемов 2РМ33 (например, …КПЭ, …КУЭ и т.п.) буква «Э» как раз указывает, что используется гайка экран и предназначена она для экранированных кабелей.

• Применяется в радиоэлектронной,--– и промышленной аппаратуре, где важно сохранение электромагнитной совместимости и надежность контактного соединения.
