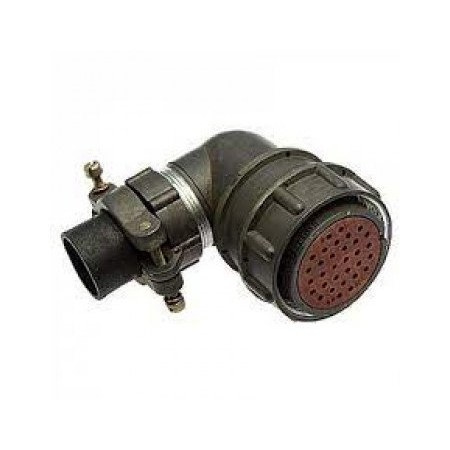

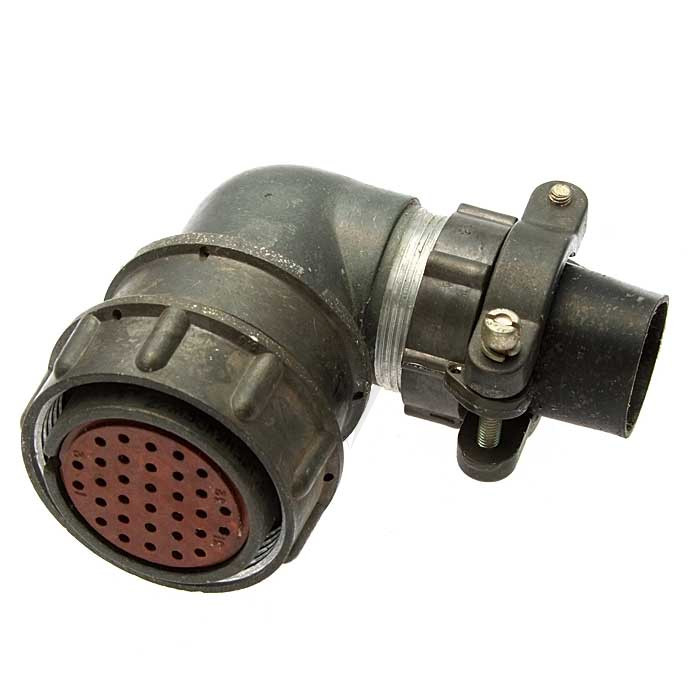

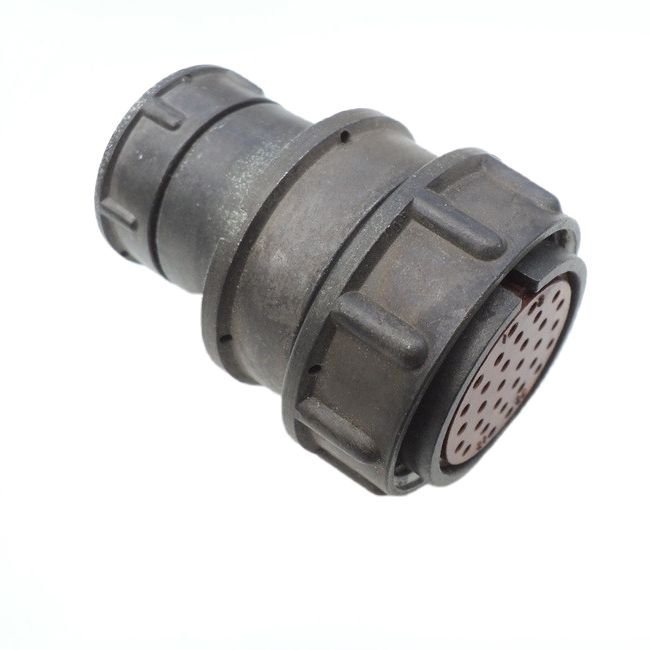

Назначение соединителя 2РМ30КУН32Г1В1В

2РМ30КУН32Г1В1В — это кабельная розетка цилиндрического низкочастотного негерметичного соединителя серии 2РМ с 32 контактами. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 560–700 В. Такое сочетание параметров делает розетку применимой как в силовых, так и в сигнальных линиях низкочастотного диапазона, где требуется компактный и механически прочный разъёмный контакт.

Артикул позиции — 725, товар относится к категории 2РМ3. Производитель в предоставленных данных не указан, поэтому сведения о конкретном изготовителе и стране производства в описании не приводятся.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РМ30КУН32Г1В1В несёт в себе полную информацию о конструкции изделия. Ниже приведена расшифровка по позициям маркировки:

• 2РМ — серия цилиндрических низкочастотных соединителей;
• 30 — посадочный диаметр корпуса;
• К — кабельный корпус;
• УН — прямой патрубок для неэкранированного кабеля;
• 32 — число контактов в соединителе;
• Г1 — исполнение «розетка»;
• В1В — покрытие контактов серебром.

Корпус розетки выполнен теплостойким и сохраняет работоспособность при нагреве до 100–180 °C. Соединитель относится к негерметичным, то есть не предназначен для работы в условиях повышенного давления или агрессивной среды с полной изоляцией от внешней атмосферы. При этом изделие рассчитано на эксплуатацию при давлении до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля, что соответствует условиям, близким к глубокому вакууму.

Электрические характеристики

Диаметр контактов составляет 1,0 мм. Максимальный ток на один контакт достигает 4 А, а суммарная нагрузка на весь соединитель — до 106 А. Сопротивление изоляции — не менее 5000 МОм, что свидетельствует о высоком качестве изоляционных материалов и малых утечках между цепями. Ёмкость между контактами не превышает 6 пФ, что важно для передачи сигналов с частотой до 3 МГц и снижает взаимное влияние соседних цепей.

Рабочее напряжение цепей — до 560–700 В. Указанные значения следует учитывать при подборе сечения проводников и схемы распределения нагрузки по 32 контактам: общая токовая нагрузка распределяется между контактами, а не подаётся на один из них.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на жёсткие условия работы. Он выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Температурный диапазон эксплуатации — от минус 60 °C до плюс 180 °C с учётом перегрева контактов при протекании тока.

Совокупность перечисленных параметров определяет области применения розетки 2РМ30КУН32Г1В1В: бортовые и наземные системы, приборные жгуты, силовые и сигнальные линии в составе радиоэлектронной аппаратуры, а также другие узлы, где требуются вибростойкое и термостойкое разъёмное соединение на 32 контакта с серебряным покрытием контактных пар.

Применение и особенности подбора

1. Розетка устанавливается на кабеле — корпус исполнения «К» и прямой патрубок «УН» рассчитаны на неэкранированный кабель.
2. Соединение обеспечивает 32 независимые контактные пары с диаметром контактов 1,0 мм.
3. Серебряное покрытие контактов снижает переходное сопротивление и подходит для слаботочных сигнальных цепей.
4. Негерметичное исполнение означает, что при монтаже следует защищать разъём от прямого попадания влаги и пыли, если этого требует среда эксплуатации.

При подборе ответной части необходимо учитывать исполнение «Г1» (розетка) и число контактов 32, а также посадочный диаметр 30, чтобы обеспечить механическую совместимость с ответным соединителем серии 2РМ. Данные о комплектации, гарантии, сертификатах и стране производства в предоставленной информации отсутствуют, поэтому в описании они не заявляются.
