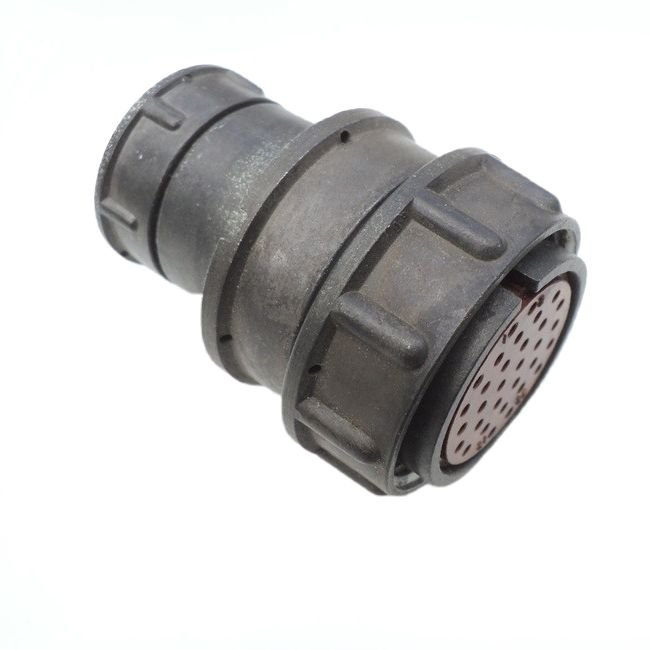

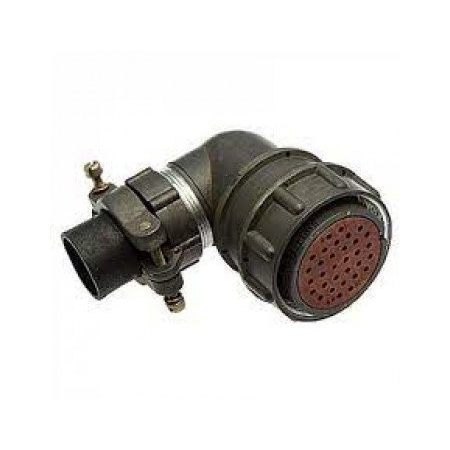

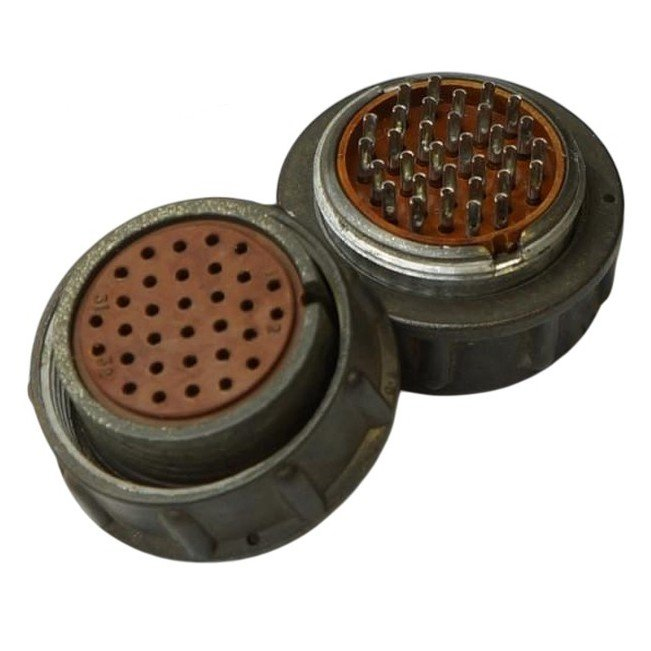

2РМ30КУН32Г1В1 2006-07г

Цена:

1950 ₽

В наличии: 20 шт.

Технические характеристики

2РМ30КУН32Г1В1 представляет собой кабельную розетку цилиндрического типа из серии 2РМ, предназначенную для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Это негерметичный соединитель с угловым патрубком и гайкой для неэкранированного кабеля, используемый для внутреннего объемного монтажа.

Соединитель имеет 32 контакта диаметром 1,0 мм с серебряным покрытием (индекс "В1 "), теплостойкость до +100°C (индекс "1 "). Максимальное рабочее напряжение составляет 560 В, испытательное — до 1850 В в нормальных условиях, токовая нагрузка на контакт — 4 А, суммарная — 106 А.

Выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением 490 м/с², механические удары до 5000 м/с² (одиночный) и 1000 м/с² (многократный), акустический шум до 170 дБ. Климатическое исполнение — УХЛ2.1 (умеренный и холодный климат), температура от -60°C до +100°C, число сочленений — 500.

2РМ — тип соединителя;
30 — условный размер корпуса;
КУН — кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля;
32Г — 32 контакта, розетка;
1 — все контакты 1,0 мм;
В1 — серебро, теплостойкость +100°C.

Описание

2РМ30КУН32Г1В1

2РМ30КУН32Г1В1: кабельная розетка для надежных многоконтактных соединений

2РМ30КУН32Г1В1 — цилиндрический электрический соединитель серии 2РМ, выполненный в виде кабельной розетки с угловым патрубком. Модель предназначена для формирования разъемных соединений в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Конструкция ориентирована на применение в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Конструкция и расшифровка

Маркировка 2РМ30КУН32Г1В1 отражает конструктивные особенности изделия:

2РМ — серия цилиндрических низкочастотных разъемов.
30 — условный размер корпуса.
К — кабельное исполнение корпуса.
У — угловой патрубок, упрощающий прокладку кабеля в условиях ограниченного пространства.
Н — гайка патрубка для неэкранированного кабеля.
32 — количество контактов.
Г — розеточная часть соединителя.
1 — все контакты диаметром 1,0 мм.
В1 — исполнение контактов с серебряным покрытием.

Угловая компоновка патрубка помогает снизить изгибающую нагрузку на кабель и сделать монтаж более аккуратным в корпусах приборов, шкафах автоматики и плотных кабельных жгутах.

Основные характеристики

Соединитель 2РМ30КУН32Г1В1 оснащен 32 контактами диаметром 1 мм. Для модели указываются следующие ключевые электрические и эксплуатационные параметры:

Параметр	Значение
Количество контактов	32
Максимальное рабочее напряжение	560 В
Токовая нагрузка на один контакт	До 4 А
Суммарная токовая нагрузка	До 106 А
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 5000 МОм
Емкость между контактами	Не более 6 пФ
Диапазон рабочих температур	От −60 до +100 °C
Число сочленений и расчленений	До 500
Минимальная наработка	Не менее 1000 часов
Минимальный срок сохраняемости	15 лет

Электрическая прочность изоляции достигает 1850 В при нормальных климатических условиях. Соединитель также рассчитан на вибрационные и ударные нагрузки, что важно при использовании оборудования в транспорте, производственной автоматике и аппаратуре с подвижными узлами.

Где применяется 2РМ30КУН32Г1В1

Разъем используют там, где требуется компактно подключить большое число цепей и обеспечить стабильный электрический контакт. Типичные области применения:

Системы промышленной автоматики и управления.
Приборостроение и измерительные комплексы.
Радиоэлектронная и радиотехническая аппаратура.
Кабельные сборки и внутренний объемный монтаж.
Контрольно-испытательное оборудование.
Техника, работающая при вибрации, перепадах температур и повышенной влажности.

Резьбовой принцип сочленения обеспечивает механическую фиксацию сопрягаемых частей и снижает риск случайного разъединения при вибрации. В сочлененном состоянии конструкция также способствует защите контактной группы и мест подсоединения проводников от пылевых воздействий.

Особенности монтажа и эксплуатации

При проектировании кабельной части необходимо учитывать допустимый ток для каждого отдельного контакта и суммарную нагрузку всего соединителя. Нельзя оценивать возможности разъема только по общей токовой нагрузке: распределение тока по контактам, сечение проводников, качество обжима или пайки, а также тепловой режим определяют надежность работы соединения.

Для стабильной эксплуатации рекомендуется:

Подбирать ответную часть соединителя с идентичной схемой расположения контактов.
Проверять соответствие контактной группы электрической схеме изделия.
Исключать механическое натяжение кабеля и чрезмерный изгиб у углового патрубка.
Контролировать чистоту контактов перед соединением.
Соблюдать ограничения по напряжению, току, температуре и числу циклов подключения.

2РМ30КУН32Г1В1 остается востребованным решением для многоконтактных кабельных соединений, где важны надежная резьбовая фиксация, компактность, устойчивость к внешним воздействиям и возможность организации 32 электрических линий в одном разъеме.
