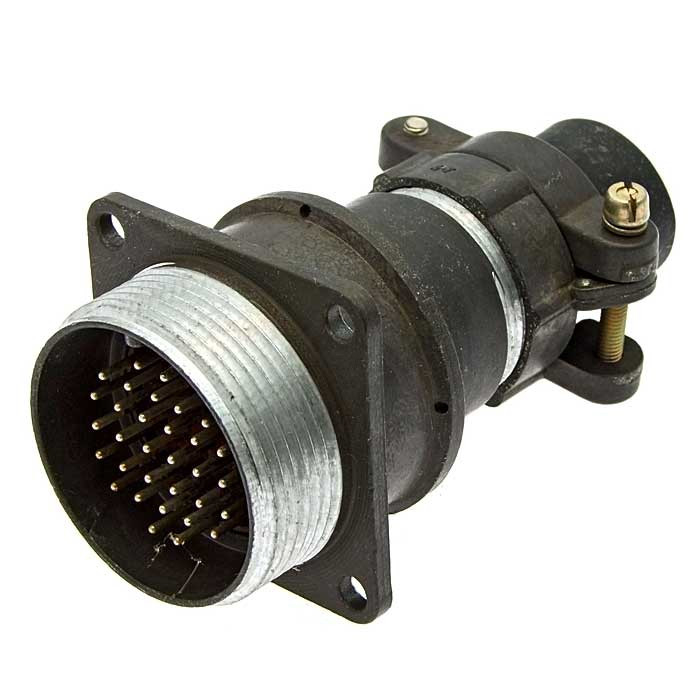

Назначение разъёма 2РМ30КУЭ32Ш1В1

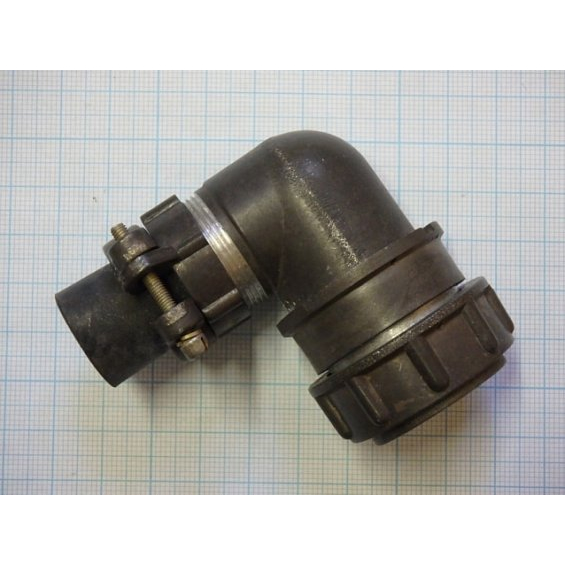

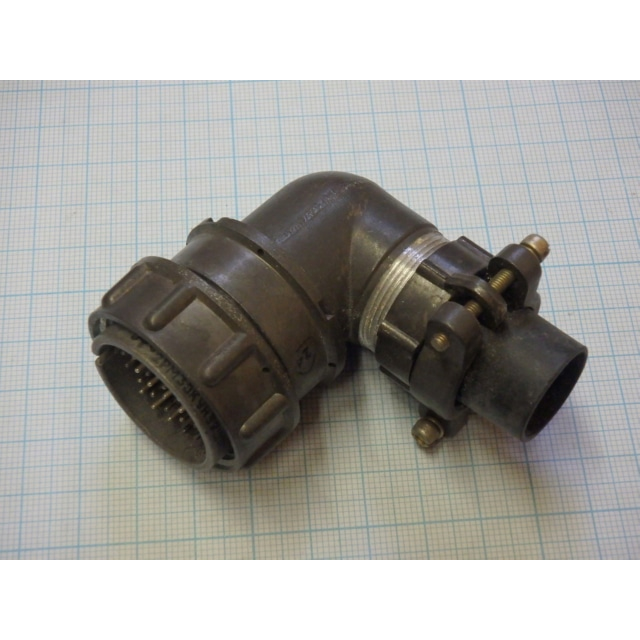

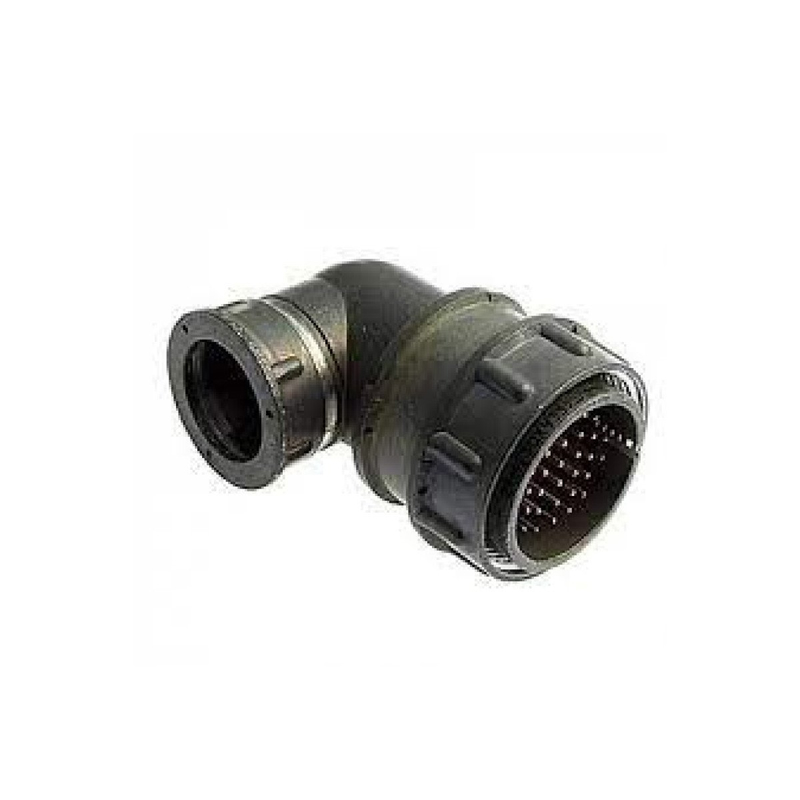

2РМ30КУЭ32Ш1В1 — цилиндрический низкочастотный разъём серии 2РМ, выполненный в виде вилки с кабельным корпусом. Изделие предназначено для соединения и коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в электро- и радиоаппаратуре различного назначения. Разъём применяется там, где требуется надёжное механическое и электрическое соединение кабельных линий с блоками, приборами и другими частями аппаратуры, а также быстрая замена или отключение кабельных сборок в процессе эксплуатации и обслуживания.

Конструктивно изделие относится к классу низкочастотных цилиндрических соединителей, для которых характерны компактность, защищённость контактной группы и устойчивость к внешним механическим и климатическим воздействиям. Кабельный корпус позволяет закреплять разъём непосредственно на кабеле, а угловой патрубок с эластичным уплотнением обеспечивает удобную прокладку жгута под углом к оси сочленения и дополнительную герметизацию ввода.

Расшифровка обозначения

Маркировка 2РМ30КУЭ32Ш1В1 построена по принятой для серии 2РМ системе и несёт полную информацию о конструкции и исполнении изделия:

• 2РМ — серия цилиндрических низкочастотных разъёмов;
• 30 — условный размер корпуса, соответствующий диаметру посадочного отверстия 30 мм;
• К — кабельный корпус;
• УЭ — угловой патрубок с эластичным уплотнением;
• 32 — количество контактов;
• Ш1 — штыревые контакты, сочетание 1;
• В1 — серебряное покрытие контактов, теплостойкость до 100 °C.

Таким образом, обозначение однозначно указывает на вилку с 32 штыревыми контактами, кабельным корпусом и угловым уплотнённым патрубком, рассчитанную на эксплуатацию в широком диапазоне температур.

Технические характеристики

Контактная группа разъёма включает 32 контакта диаметром 1 мм с серебряным покрытием. Серебрение обеспечивает стабильное переходное сопротивление и надёжную работу при длительной эксплуатации. Максимальное рабочее напряжение достигает 560 В, а ток на контакт составляет от 4 до 7 А в зависимости от условий работы.

Ресурс изделия по количеству циклов сочленения и расчленения — 500. Сопротивление изоляции составляет не менее 1000 МОм, а электрическая прочность достигает 1850 В. Эти параметры подтверждают пригодность разъёма для ответственных цепей питания и сигнальных линий в аппаратуре, где предъявляются повышенные требования к электрической изоляции.

Основные параметры

• Условный размер корпуса: 30 мм;
• Количество контактов: 32;
• Диаметр контакта: 1 мм;
• Покрытие контактов: серебро;
• Максимальное рабочее напряжение: 560 В;
• Ток на контакт: 4–7 А в зависимости от условий;
• Частотный диапазон: до 3 МГц;
• Ресурс сочленений: 500 циклов;
• Сопротивление изоляции: не менее 1000 МОм;
• Электрическая прочность: до 1850 В.

Условия эксплуатации

Разъём имеет всеклиматическое исполнение и рассчитан на рабочий диапазон температур от минус 60 до плюс 100 °C. Изделие подходит для условий УХЛ2.1, включая повышенную влажность до 98 % при температуре плюс 25 °C, а также эксплуатацию при широком диапазоне давления — от вакуума до 50,6 кПа.

Механическая стойкость изделия подтверждается способностью выдерживать вибрации с частотой до 10 кГц при уровне 170 дБ, механические удары до 500 g однократного действия и до 100 g многократного действия, а также линейные ускорения до 200 g. Такие параметры позволяют применять разъём в аппаратуре, работающей в тяжёлых условиях, в том числе на подвижных объектах и в системах, подверженных интенсивным нагрузкам.

Применение и особенности конструкции

Благодаря сочетанию кабельного корпуса, углового патрубка с эластичным уплотнением и штыревых контактов, разъём 2РМ30КУЭ32Ш1В1 удобен для монтажа жгутов, прокладываемых под углом к ответной части. Уплотнение защищает ввод кабеля от влаги и пыли, что важно при эксплуатации в условиях повышенной влажности.

Многочисленная контактная группа из 32 штыревых контактов позволяет передавать как цепи питания, так и сигнальные цепи в пределах одного соединителя, сокращая количество отдельных разъёмов в аппаратуре. Серебряное покрытие контактов и высокая электрическая прочность изоляции обеспечивают надёжную коммутацию при рабочих напряжениях до 560 В.

Изделие может применяться в электро- и радиоаппаратуре, в составе кабельных сборок, в приборах и блоках, эксплуатируемых при низких и высоких температурах, при вибрациях, ударах и линейных ускорениях. Все перечисленные характеристики определены конструкцией серии 2РМ и маркировкой данного исполнения; сведения о комплектации, сертификатах, гарантии и стране производства в предоставленных данных отсутствуют и здесь не приводятся.
