Назначение соединителя

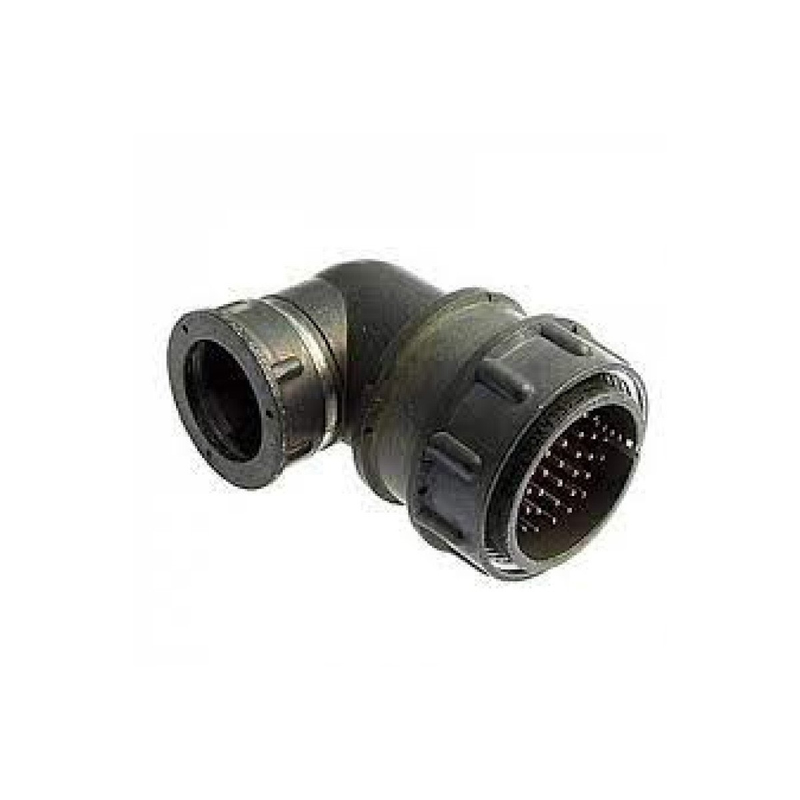

Соединитель 2РМ30КУЭ32Ш1В1 — цилиндрический низкочастотный негерметичный разъём, предназначенный для объёмного монтажа. Изделие относится к серии 2РМ, которая объединяет различные конструктивные исполнения и типономиналы. Разъём применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, в том числе в составе электрических цепей постоянного и переменного тока частотой до 3 МГц.

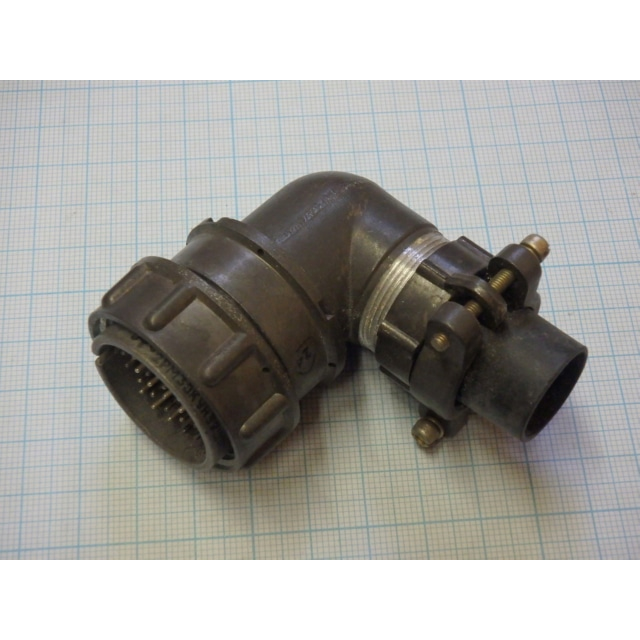

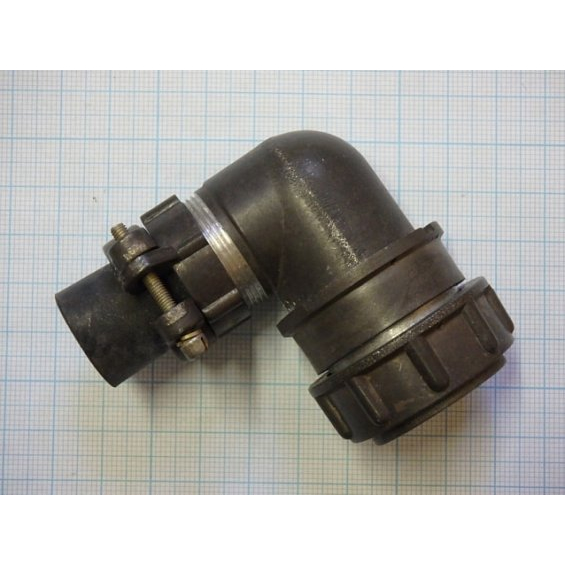

Резьбовое сочленение обеспечивает фиксацию сочленённого положения, а одношпоночная поляризация корпусов исключает неправильное соединение ответных частей. Кабельный корпус с угловым патрубком и гайкой для экранированного кабеля позволяет организовать ввод экранированного кабеля под углом к оси соединителя, что удобно при ограниченном монтажном пространстве.

Расшифровка обозначения 2РМ30КУЭ32Ш1В1

• 2РМ — тип соединителя серии 2РМ.
• 30 — условный размер корпуса, 30 миллиметров.
• К — вид корпуса, кабельный.
• У — вид патрубка, угловой.
• Э — гайка патрубка для экранированного кабеля.
• 32 — количество контактов.
• Ш — часть соединителя, вилка.
• 1 — обозначение сочетания контактов: все контакты диаметром 1 миллиметр.
• В — покрытие контактов, серебро.

Основные особенности

• Тип соединителя — негерметичный.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
• Вид корпуса — кабельный.
• Вид патрубка — угловой.
• Гайка патрубка — для экранированного кабеля.

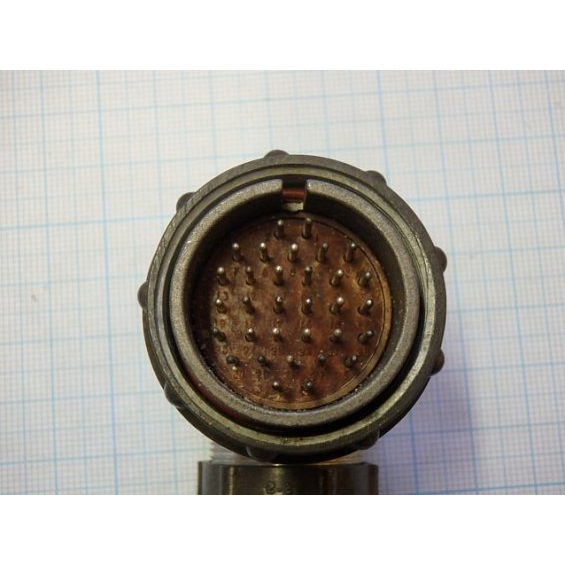

• Количество контактов — 32, все диаметром 1 миллиметр.
• Часть соединителя — вилка.
• Покрытие контактов — серебро.
• Теплостойкость — до плюс 100 градусов Цельсия.

Технические параметры

Максимальное рабочее напряжение составляет до 560 вольт, в некоторых источниках указывается значение до 700 вольт. Токовая нагрузка на одиночный контакт — 4 ампера, максимальная суммарная токовая нагрузка — 106 ампер. Сопротивление контактов — не более 5 миллиом, ёмкость между контактами — не более 6 пикофарад, сопротивление изоляции — не менее 5000 мегаом. Соединитель работает с цепями постоянного и переменного тока частотой до 3 мегагерц.

Условия эксплуатации

• Температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Вибрация — диапазон частот от 1 герца до 5000 герц, амплитуда ускорения 490 метров на секунду в квадрате.
• Акустический шум — диапазон частот от 50 герц до 10 килогерц, уровень звукового давления 170 децибел.

Применение

Разъём 2РМ30КУЭ32Ш1В1 востребован в узлах и блоках радиоэлектронной аппаратуры, где требуется компактное многоконтактное соединение с надёжной резьбовой фиксацией и защитой кабеля экранирующей оплёткой. Угловой патрубок упрощает прокладку жгута в стеснённых условиях, а серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при работе в цепях с токами указанных значений и в расширенном температурном диапазоне.
