2РМ30КУЭ32Г1В1 — это цилиндрический низкочастотный негерметичный разъём из серии 2РМ, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

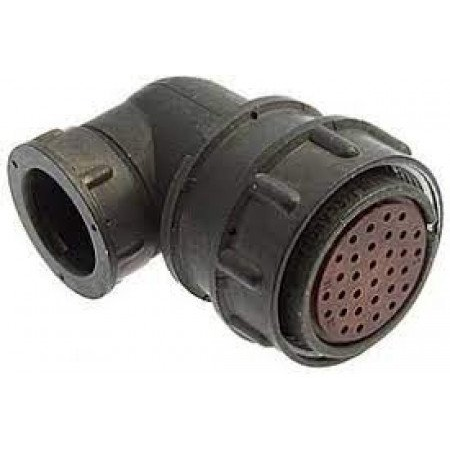

Это кабельная розетка с угловым патрубком и гайкой для экранированного кабеля, имеющая 32 контакта диаметром 1 мм и диаметр посадочного отверстия 30 мм.
Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 4 А, суммарная на соединитель — до 106 А.
Разъём выдерживает испытательное напряжение до 1850 В в нормальных условиях, обладает высокой электрической прочностью изоляции (не менее 1000–5000 МОм) и работает в диапазоне температур от -60 до +100 °С.

Конструкция и маркировка

Обозначение расшифровывается так: серия 2РМ, размер корпуса 30, тип КУЭ (кабельный угловой с эластичной уплотнительной манжетой), 32 контакта (Г), 1 В (теплостойкость +100 °С), покрытие контактов серебром (В).
Соединитель рассчитан на 500 циклов соединения/расчленения, усилие расчленения — до 35 кгс, устойчив к вибрациям (1–5000 Гц), ударам (до 1000–5000 м/с²) и линейному ускорению до 2000 м/с².

Применение

Используется во внутренних цепях приборов для объёмного монтажа, подходит для тропических условий, обеспечивает защиту от внешних воздействий благодаря экранированной конструкции.
