Назначение соединителя 2РМ30КУЭ32Г1В1

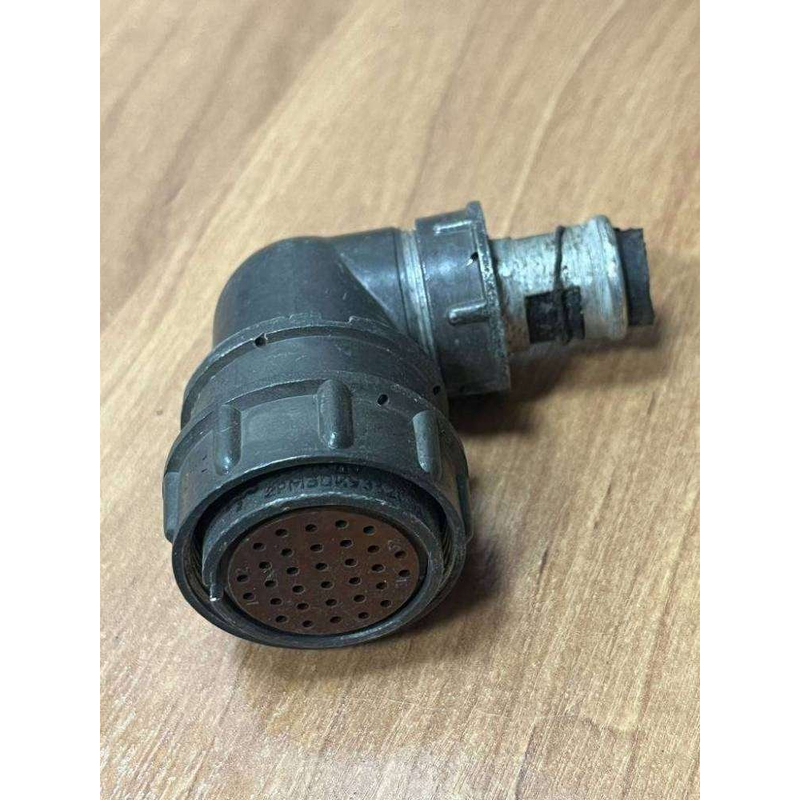

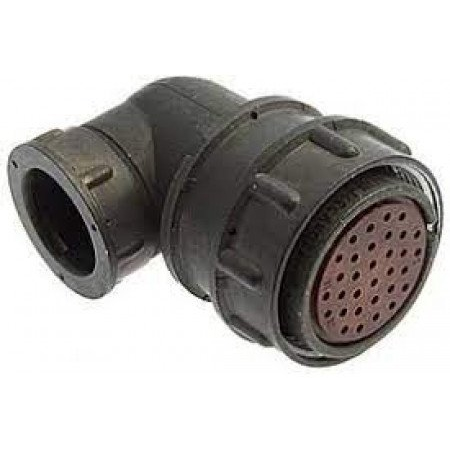

Соединитель 2РМ30КУЭ32Г1В1 представляет собой кабельную розетку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ3 и применяется там, где требуется надёжное и герметичное подключение кабелей.

Основное назначение данной розетки — обеспечение электрического соединения между кабелем и ответной частью разъёма в составе различных электрических систем. Благодаря резьбовому сочленению достигается механически прочное и устойчивое к вибрационным нагрузкам соединение, что важно для эксплуатации в условиях повышенных требований к надёжности контакта.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для модели 2РМ30КУЭ32Г1В1. Все значения соответствуют данным каталога и не подлежат самостоятельной корректировке.

• Вид сочленения: резьбовое.
• Покрытие контактов: золото, серебро.
• Способ монтажа: обжимка, пайка.
• Количество контактов: 32.
• Максимальное рабочее напряжение: 560 В.
• Предельное напряжение: не более 700 В.
• Сопротивление изолятора: не менее 1000 МОм.
• Сопротивление контактов: не более 0,005 Ом.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.

Указанные параметры определяют допустимые режимы эксплуатации и ресурсные показатели изделия. Высокое сопротивление изолятора и малое сопротивление контактов свидетельствуют о пригодности розетки для цепей, где важна стабильность электрических параметров.

Особенности конструкции и материалов

Контакты соединителя имеют комбинированное покрытие — золото и серебро. Такое сочетание обеспечивает надёжный электрический контакт и защиту от окисления, что особенно существенно при длительной эксплуатации и в условиях перепадов температур.

Монтаж возможен двумя способами: обжимкой и пайкой. Это даёт гибкость при сборке кабельных сборок и позволяет выбрать технологию, соответствующую имеющемуся оборудованию и требованиям к соединению. Резьбовое сочленение фиксирует ответные части, снижая риск самопроизвольного разъединения под воздействием вибрации.

Условия эксплуатации и применение

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет применять розетку 2РМ30КУЭ32Г1В1 в самых разных условиях, включая холодный и жаркий климат. Изделие рассчитано на работу в цепях постоянного и переменного тока с частотой до 3 МГц.

По назначению соединитель используется в электрических системах, где необходимо обеспечить надёжное и герметичное подключение кабелей. Количество сочленений-расчленений до 500 и минимальная наработка 1000 часов задают ориентиры по ресурсу при соблюдении штатных режимов работы.

При подборе ответных частей и кабелей следует учитывать количество контактов, равное 32, а также допустимые напряжения: рабочее до 560 В и предельное не более 700 В. Соблюдение этих ограничений обеспечивает корректную и безопасную работу соединения в составе электрооборудования.

Краткое резюме

2РМ30КУЭ32Г1В1 — кабельная розетка с 32 контактами, резьбовым сочленением, покрытием контактов золотом и серебром, монтажом обжимкой и пайкой. Изделие рассчитано на напряжение до 560 В (предельное не более 700 В), сопротивление изолятора не менее 1000 МОм, сопротивление контактов не более 0,005 Ом, рабочие температуры от минус 60 до плюс 100 градусов Цельсия, до 500 сочленений-расчленений и минимальную наработку 1000 часов.
