Назначение разъёма 2РМ30КУ 32Ш1В1

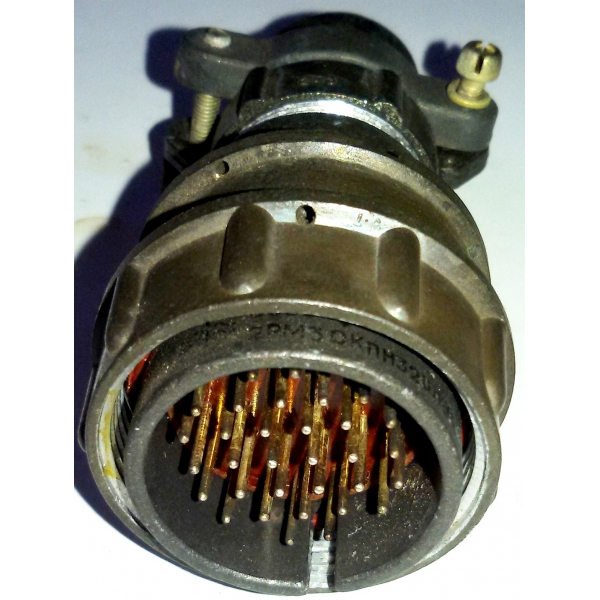

2РМ30КУ 32Ш1В1 — это кабельная вилка из серии низкочастотных цилиндрических разъёмов 2РМ. Изделие предназначено для соединения электрических цепей переменного и постоянного тока в составе промышленного, специального и приборного оборудования. Как кабельная вилка, данный разъём монтируется на кабель и образует ответную часть при стыковке с розеткой соответствующего типоразмера.

Разъём относится к категории 2РМ3 и имеет посадочный диаметр 30 мм, что определяет его место в ряду цилиндрических соединителей и совместимость с ответными частями того же посадочного диаметра. Артикул изделия — 723.

Конструктивные особенности и подтверждённые характеристики

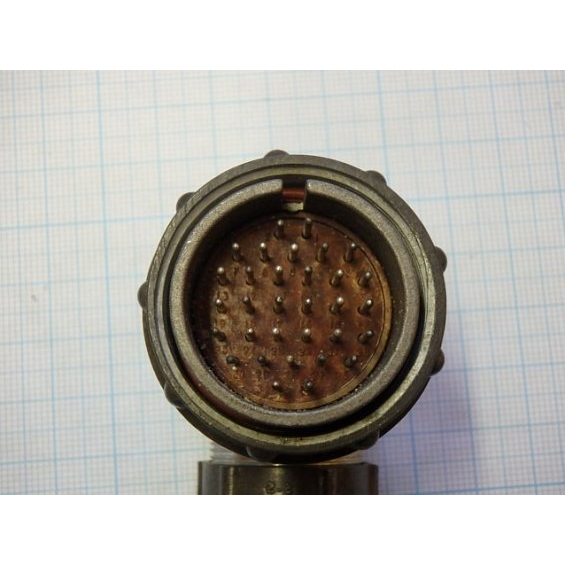

Вилка 2РМ30КУ 32Ш1В1 имеет 32 контакта диаметром 1,0 мм с покрытием серебром. Индекс В1 в обозначении соответствует именно серебряному покрытию контактной группы. Корпус разъёма негерметичный, оснащён прямым патрубком для ввода кабеля.

Основные электрические параметры соединителя:

• максимальное рабочее напряжение — 560 В;
• токовая нагрузка на один контакт — до 4 А;
• суммарная токовая нагрузка на соединитель — до 106 А;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контакта — не более 0,005 Ом.

Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Сочетание серебряного покрытия контактов и широкого температурного диапазона обеспечивает стабильность переходного сопротивления при работе в тяжёлых условиях.

Устойчивость к внешним воздействиям

Разъём рассчитан на эксплуатацию в условиях интенсивных механических и климатических нагрузок. Подтверждённые виды воздействий и их параметры:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате;
• одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
• многократные механические удары с ускорением до 1000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате;
• пониженное атмосферное давление до 10 в минус двенадцатой степени миллиметра ртутного столба.

Ресурсные показатели изделия также нормированы. Минимальная наработка составляет 1000 часов, количество циклов соединения и расчленения — 500, срок сохраняемости — 15 лет. Эти параметры позволяют планировать обслуживание и замену соединителей в составе ответственного оборудования.

Применение

Разъёмы серии 2РМ данного типоразмера применяются в промышленных и специальных электрических системах, где требуется надёжное подключение множества сигналов одновременно. Благодаря 32 контактам вилка позволяет передавать большое число цепей через один соединитель, что упрощает кабельную разводку и снижает количество отдельных соединений.

Высокая вибрационная и температурная стойкость делает 2РМ30КУ 32Ш1В1 пригодным для использования в оборудовании авиационного, машиностроительного и приборостроительного назначения. Разъём востребован там, где соединение должно сохранять работоспособность при ударах, линейных перегрузках и в условиях разрежённой атмосферы.

Ключевые параметры для подбора

1. Тип изделия — кабельная вилка серии 2РМ, категория 2РМ3.
2. Число контактов — 32, диаметр контакта 1,0 мм, покрытие серебром (В1).
3. Посадочный диаметр — 30 мм, корпус негерметичный, патрубок прямой.
4. Рабочее напряжение — до 560 В, ток на контакт — до 4 А.
5. Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.

При заказе следует указывать полное обозначение 2РМ30КУ 32Ш1В1 и артикул 723, чтобы исключить подмену на близкие по названию исполнения с иным покрытием контактов или иным типом корпуса.
