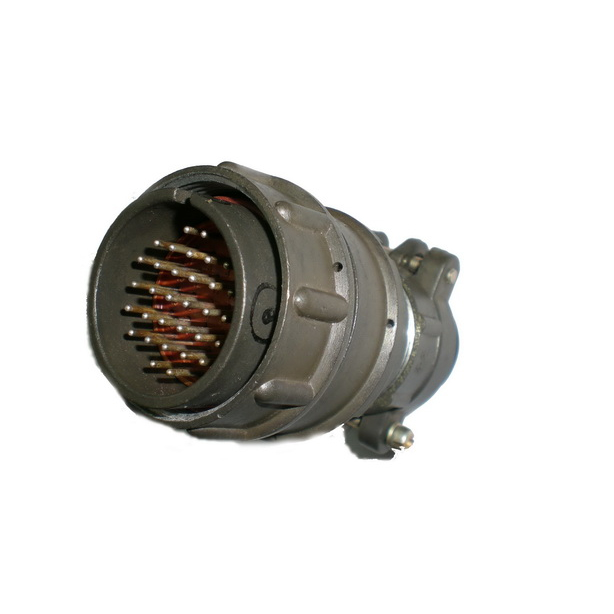

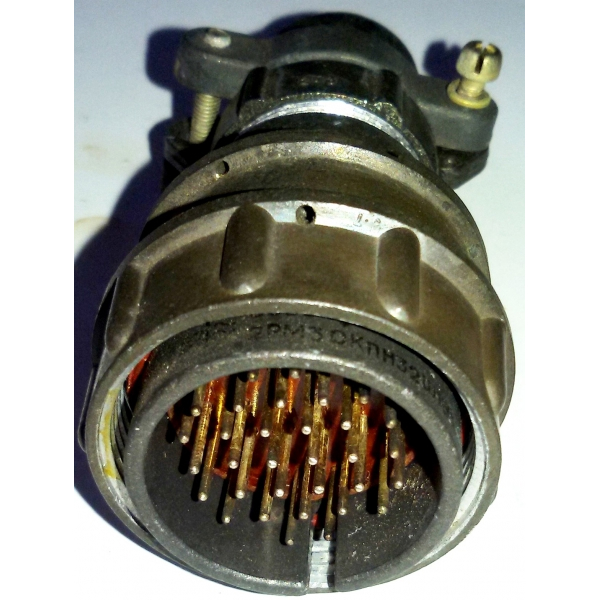

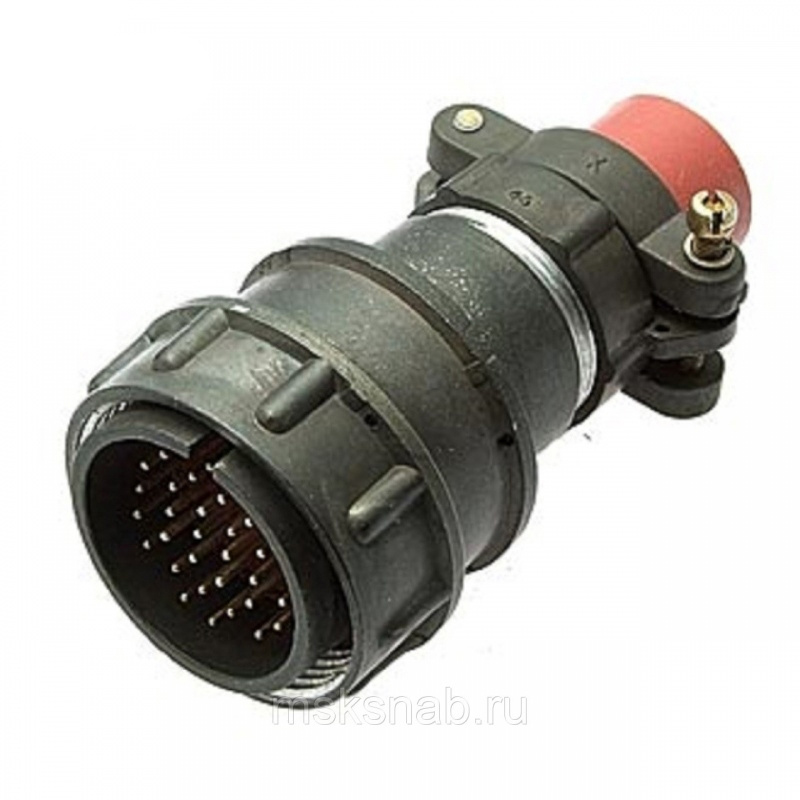

Назначение соединителя 2РМ30КПН32Ш1В1В

2РМ30КПН32Ш1В1В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМ. Изделие предназначено для работы в электрических цепях переменного и постоянного тока и применяется для коммутации кабельных линий с ответными частями соединителей соответствующего типа. Условное обозначение содержит основные конструктивные признаки: тип корпуса, исполнение патрубка, вид кабельного ввода и покрытие контактов.

Вилка относится к категории 2РМ3 и поставляется под артикулом 710. Производитель в данных о товаре не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.

Основные технические характеристики

Соединитель имеет 32 извлекаемых контакта диаметром 1 мм. Токовая нагрузка составляет до 4 А на каждый контакт и суммарно до 106 А на соединитель. Рабочее напряжение — до 560 В, рабочая частота — до 3 МГц. Такие параметры позволяют использовать вилку в цепях питания и сигнальных цепях низкой частоты.

• Число контактов — 32, контакты извлекаемые, диаметр 1 мм.
• Токовая нагрузка — до 4 А на контакт, суммарно до 106 А на соединитель.
• Рабочее напряжение — до 560 В.
• Рабочая частота — до 3 МГц.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Наработка — не менее 1000 часов.
• Срок хранения — 15 лет.
• Покрытие контактов — серебро.
• Монтаж проводов — обжимка.

Устойчивость к внешним воздействиям

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате. Изделие работоспособно в широком диапазоне давлений, что расширяет область его применения по сравнению с соединителями общего назначения.

Конструкция и расшифровка обозначения

Вилка выполнена с прямым патрубком (обозначение П) и гайкой для неэкранированного кабеля (обозначение Н). Посадочный диаметр составляет 30 мм. Соединитель рассчитан на провода сечением 0,5 квадратного миллиметра. Контакты имеют серебряное покрытие (обозначение В), монтаж проводов выполняется обжимкой.

Резьбовая фиксация сочленения обеспечивает надежное механическое соединение и сохранение электрического контакта при вибрационных и ударных нагрузках. Совокупность признаков обозначения — тип корпуса, вид патрубка, тип кабельного ввода, число и диаметр контактов, покрытие — позволяет точно идентифицировать изделие при подборе ответной части.

Применение

Вилка предназначена для эксплуатации в радиоэлектронной аппаратуре общего назначения. Она подходит для монтажа кабельных линий, соединяющих блоки и модули аппаратуры, где требуется надежная разъемная коммутация при повышенных требованиях к стойкости к вибрации, ударам и перепадам температуры. Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление в течение установленной наработки.

При монтаже следует учитывать допустимое сечение провода 0,5 квадратного миллиметра, способ присоединения проводов обжимкой, а также необходимость применения ответной части с соответствующим числом и диаметром контактов и посадочным диаметром 30 мм.
