Назначение разъёма 2РМ30КПН32Ш1В1

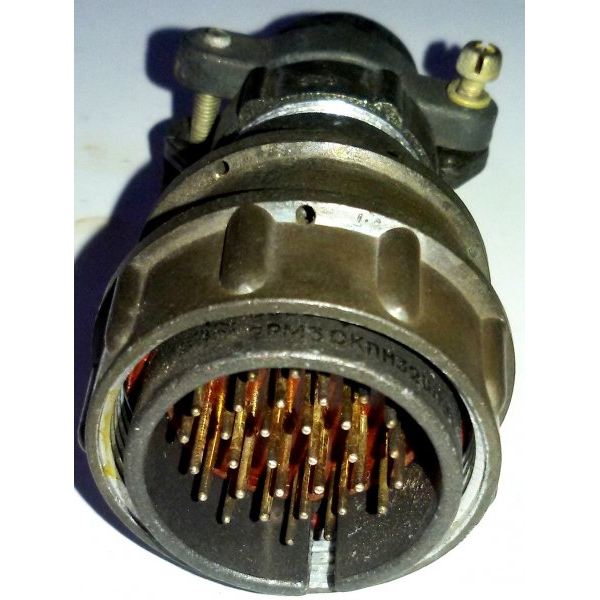

2РМ30КПН32Ш1В1 производства «Элекон» — цилиндрический низкочастотный кабельный разъём семейства 2РМ. Он предназначен для работы в электрических цепях постоянного и переменного тока и применяется там, где требуется многоконтактное надёжное соединение кабеля с платой или блоком аппаратуры.

По конструкции это кабельная вилка с прямым патрубком под неэкранированный кабель: кабель заводится с задней стороны разъёма и подключается пайкой контактов. Расшифровка обозначения: 2РМ — тип серии; 30 — типоразмер корпуса; К — кабельная вилка; П — прямой патрубок; Н — патрубок под неэкранированный кабель; 32Ш1 — сочетание 32 штыревых контактов диаметром 1 мм; В‑1 — вид контактной части.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов: 32 штыря диаметром 1 мм, контакты извлекаемые.
• Ток: до 4 А на одиночный контакт; суммарный рабочий ток на весь разъём — до 106 А в зависимости от условий нагрева и числа циклов.
• Напряжение: максимальное рабочее напряжение переменного и постоянного тока — до 560 В; испытательное напряжение электрической прочности изоляции — порядка 1850 В.
• Переходное сопротивление контакта диаметром 1 мм — не более 5 мОм.
• Ресурс коммутации: не менее 500 циклов сочленения и расчленения; минимальная наработка при максимальной температуре контакта +80 °C — порядка 175 000 часов.

Климатические и механические характеристики

• Рабочий диапазон температур: от минус 60 до плюс 100 °C.
• Влажность: до 98 процентов при +25 °C.
• Атмосферное давление: от вакуума до нормального.
• Синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 50 g.
• Многократные удары до 100 g и одиночные удары до 500 g.

Материалы и конструкция

Корпус выполнен из алюминиевого сплава А‑22 с оксидным покрытием серого цвета. Изолятор изготовлен из карболита, контакты — из латуни ЛС59‑1 с серебряным покрытием, что обеспечивает низкое переходное сопротивление. Кабель сечением до 0,5 мм² фиксируется уплотнительной втулкой; электрический монтаж выполняется пайкой, механическое крепление на панель — с помощью резьбового патрубка.

Применение

Разъём 2РМ30КПН32Ш1В1 типично используется в измерительных приборах, промышленных контроллерах, комплексах радиосвязи и другой радиоэлектронной аппаратуре, где необходимо многоконтактное надёжное соединение кабеля с платой или блоком. Конструкция оптимизирована под жёсткие температурные и вибрационные условия.

Приёмочные данные

Товар имеет приёмку «5» и год выпуска 2001. Артикул — 20011. Категория — 2РМ3. Производитель — «Элекон».
