Назначение соединителя

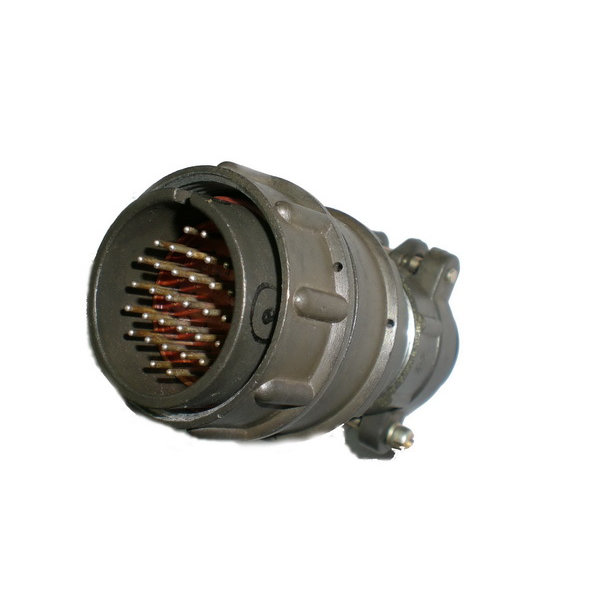

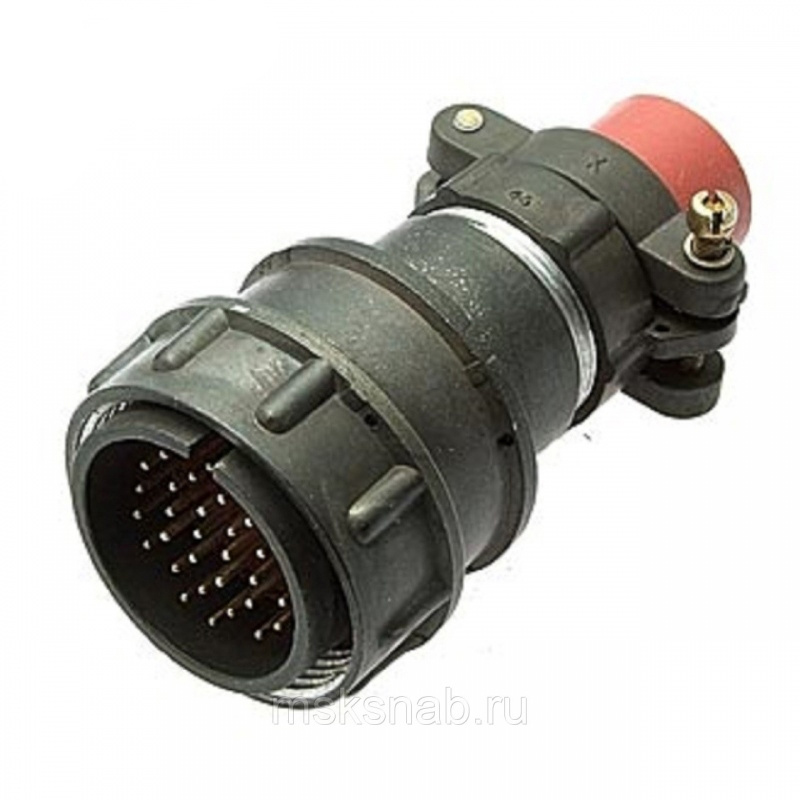

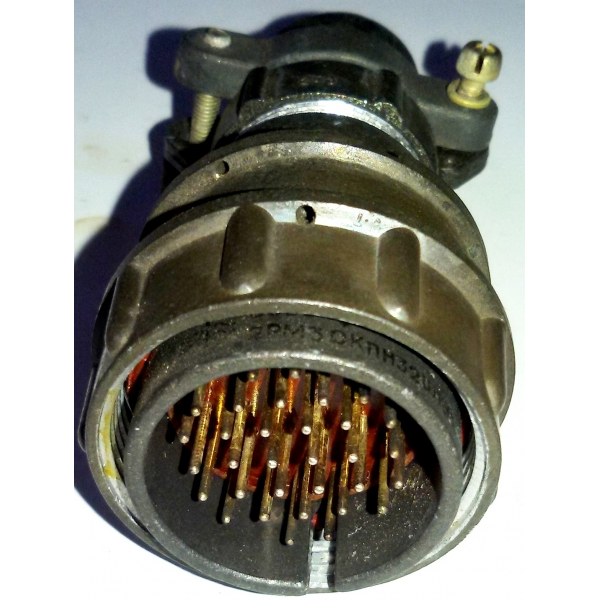

2РМ30КПН32Ш1В1 — это кабельная вилка, выпускаемая производителем Элекон и относящаяся к серии цилиндрических негерметичных низкочастотных разъёмов общего назначения. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение большого числа проводников в условиях повышенных механических и климатических нагрузок.

Вилка обеспечивает подключение 32 контактов диаметром 1 мм. Такая плотность контактов делает её применимой в составе жгутов и кабельных сборок, где необходимо передавать одновременно несколько сигнальных и питающих цепей. Кабельные части между собой не соединяются — вилка работает в паре с ответной частью соответствующего типоразмера.

Подтверждённые технические особенности

Электрические параметры

• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Максимальная токовая нагрузка — до 4 А на контакт, суммарная до 106 А на соединитель.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Количество контактов — 32, диаметр контакта — 1 мм.

Конструкция и материалы

• Корпусные детали выполнены из алюминиевого сплава АЛ-11.
• Изоляторы изготовлены из прессматериала АГ-4.
• Контакты выполнены из латуни ЛС59-1 с серебряным покрытием.
• Соединение — резьбовое, поляризация — одношпоночная.
• Посадочный диаметр — 30 мм, диаметр резьбы — М30 умножить на 1.
• Длина корпуса L max — 62,5 мм.
• Масса вилки — примерно от 32,5 до 34,5 г.

Условия эксплуатации и надёжность

Диапазон рабочих температур составляет от минус 60 градусов до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, одиночные механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Минимальная наработка составляет 1000 часов, ресурс по количеству сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Применение и монтаж

Вилка имеет прямой патрубок и применяется в навесном (объёмном) монтаже. Подключение проводов выполняется обжимкой, сечение провода — до 0,5 квадратного миллиметра. Допускается не более трёх перепаек на контакт.

Благодаря сочетанию стойкости к вибрации, ударам и широкому температурному диапазону, соединитель подходит для аппаратуры, работающей в жёстких условиях эксплуатации. Область применения охватывает радиотехнические и радиоэлектронные устройства, где требуется стабильная коммутация цепей при напряжении до 560 В и токе до 4 А на контакт.

1. Установите вилку на кабель, соблюдая ориентацию по шпонке.
2. Зачистите провода и обожмите их в контактах, соблюдая предельное сечение 0,5 квадратного миллиметра.
3. Соедините вилку с ответной частью резьбовым способом до упора.
4. Проверьте надёжность фиксации и целостность изоляции перед подачей напряжения.

Соединитель рассчитан на эксплуатацию в составе кабельных сборок и не предназначен для соединения кабельных частей между собой. Все приведённые параметры подтверждены данными производителя Элекон и определяют область применения изделия.
