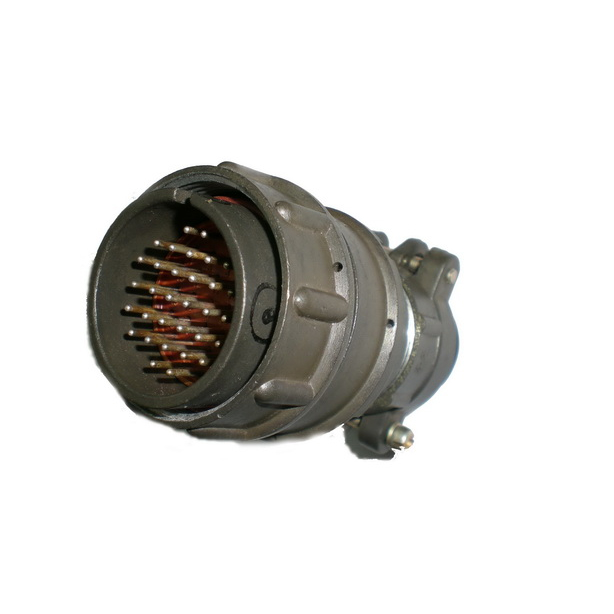

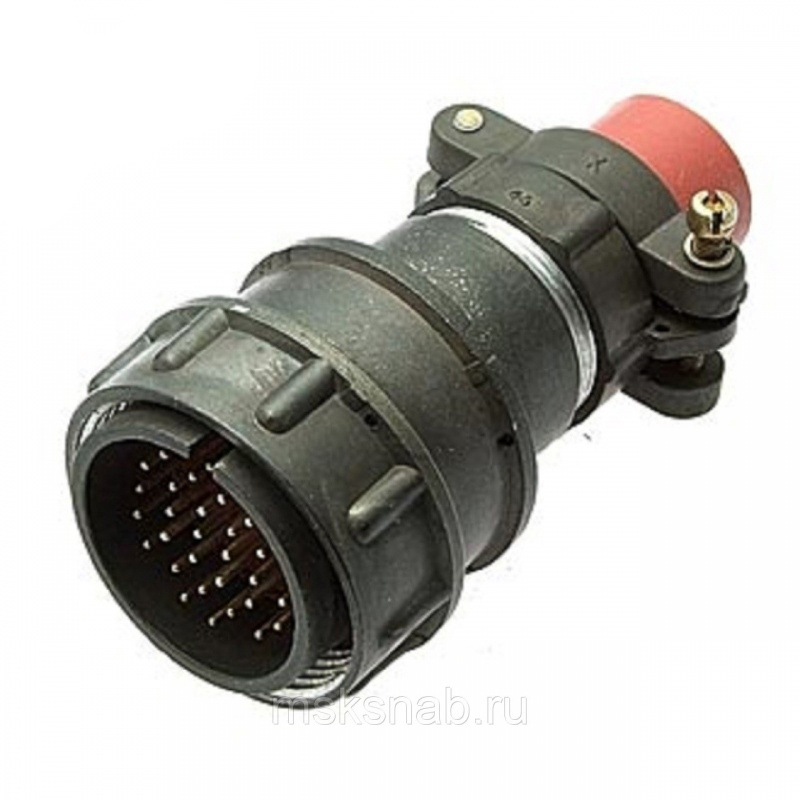

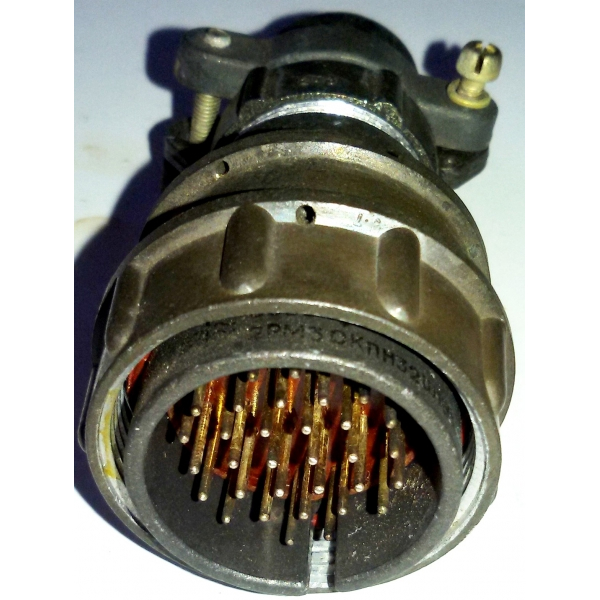

2РМ30КПН32Ш1В1 — это кабельная вилка цилиндрического соединителя серии 2РМ, предназначенная для надежного соединения электрических цепей в радиоэлектронной аппаратуре. Она негерметичная, низкочастотная, с резьбовой фиксацией и объемным монтажом, подходит для работы с постоянным и переменным током частотой до 3 МГц.

Основные характеристики

Соединитель имеет 32 извлекаемых контакта диаметром 1 мм с максимальной токовой нагрузкой до 4 А на контакт (общая до 106 А) и рабочее напряжение до 560 В. Диапазон температур эксплуатации — от -60°C до +100°C, с возможностью кратковременного нагрева контактов до +180°C; сопротивление изоляции не менее 5000 МОм.

Механическая стойкость

Выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары до 1000–5000 м/с² и линейное ускорение 2000 м/с². Обеспечивает до 500 циклов сочленения-расчленения и наработку не менее 1000 часов; усилие расчленения — до 343 Н.

Маркировка и применение

Обозначение расшифровывается как: 2РМ (серия), 30 (посадочный диаметр 30 мм), КПН (кабельная вилка прямого исполнения), 32 (кол-во контактов), Ш1 (патрубок прямой короткий), В (покрытие серебром), 1 (цилиндрический контакт). Используется в общих электрических системах с монтажом обжимкой или пайкой.
