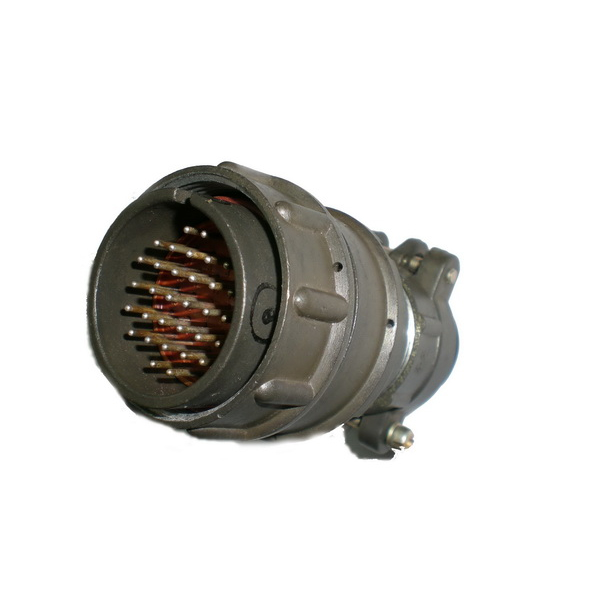

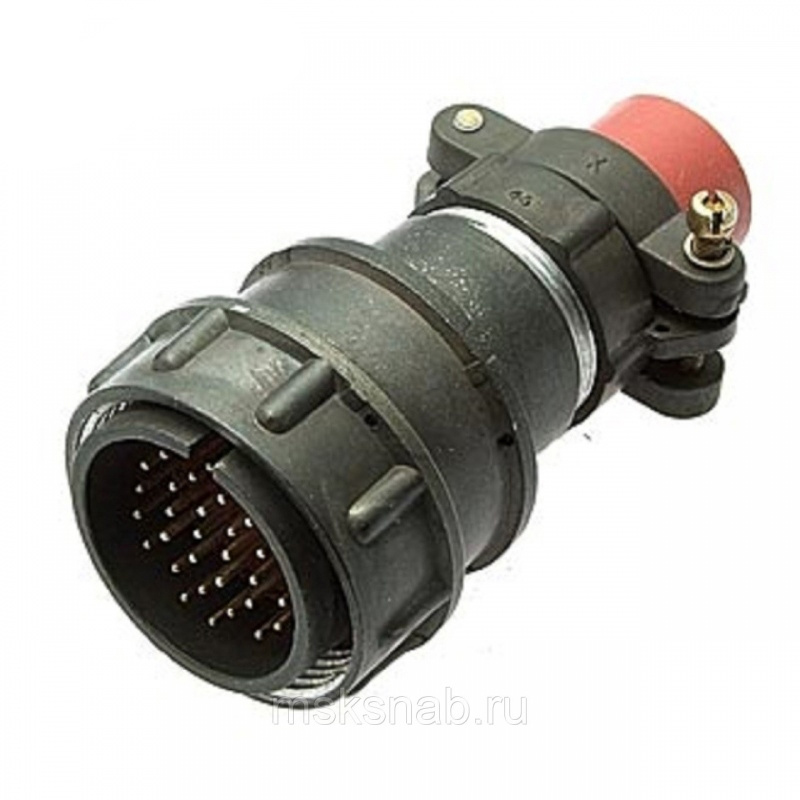

Разъем 2РМ30КПН32Ш1В1 1982 года относится к серии цилиндрических низкочастотных негерметичных соединителей. Он представляет собой кабельную вилку с прямым патрубком, предназначенную для работы в электрических цепях постоянного и переменного тока. Основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : 2РМ - цилиндрический низкочастотный негерметичный.

• Условный размер корпуса : 30 мм.

• Вид корпуса : К - кабельный.

• Вид патрубка : П - прямой.

• Вид гайки патрубка : Н - для неэкранированного кабеля.

• Количество контактов : 32.

• Часть соединителя : Ш вилка.

• Сочетание контактов : 1 - все контакты диаметром 1,0 мм.

• Покрытие контактов : В - серебро.

• Теплостойкость : 1 - до 100°С.

Технические параметры

• Максимальное рабочее напряжение : до 560 В (в некоторых источниках указано до 700 В).

• Максимальная токовая нагрузка на контакт : до 4 А.

• Общая максимальная токовая нагрузка на соединитель : до 106 А.

• Сечение подсоединяемого провода : не более 0,5 мм?.

• Сопротивление контакта : не более 0,005 Ом.

• Сопротивление изоляции : не менее 5000 МОм.

• Вибрационная стойкость : синусоидальная вибрация в диапазоне частот 1...5000 Гц с ускорением 490 м/с?.

• Механическая стойкость : одиночный удар с ускорением 5000 м/с?.

Применение

Разъемы серии 2РМ используются в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Они подходят для работы в различных видах электро- и радиоаппаратуры специального и общего назначения.

Расшифровка обозначения

Обозначение 2РМ30КПН32Ш1В1 расшифровывается следующим образом:

• 2РМ : тип соединителя.

• 30 : условный размер корпуса.

• К : вид корпуса (кабельный).

• П : вид патрубка (прямой).

• Н : вид гайки патрубка (для неэкранированного кабеля).

• 32 : количество контактов.

• Ш : часть соединителя вилка.

• 1 : сочетание контактов (все контакты диаметром 1,0 мм).

• В : покрытие контактов (серебро).

• 1 : теплостойкость (до 100°С).
