Назначение разъёма 2РМ30КПН32Ш1А1

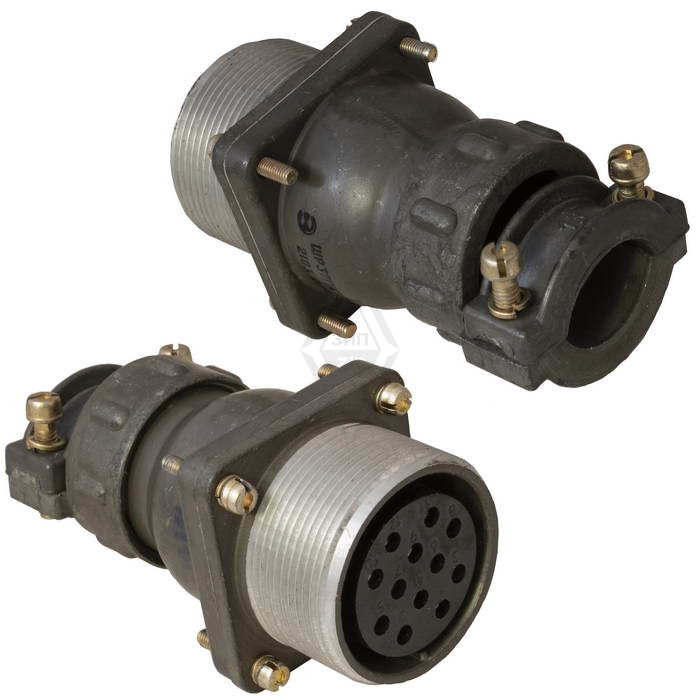

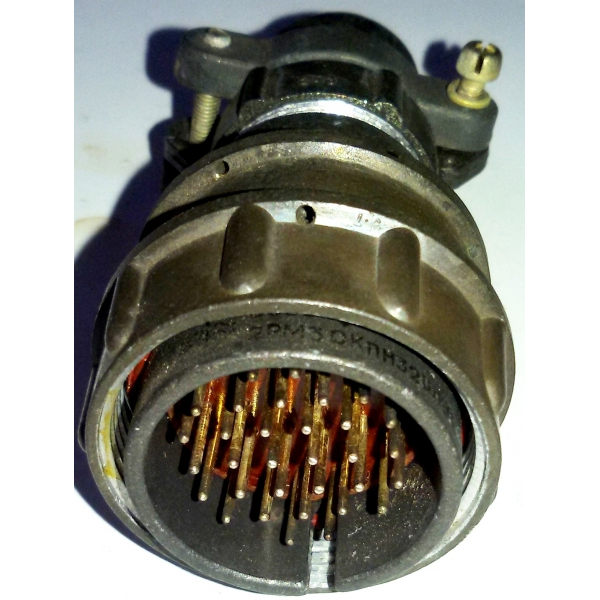

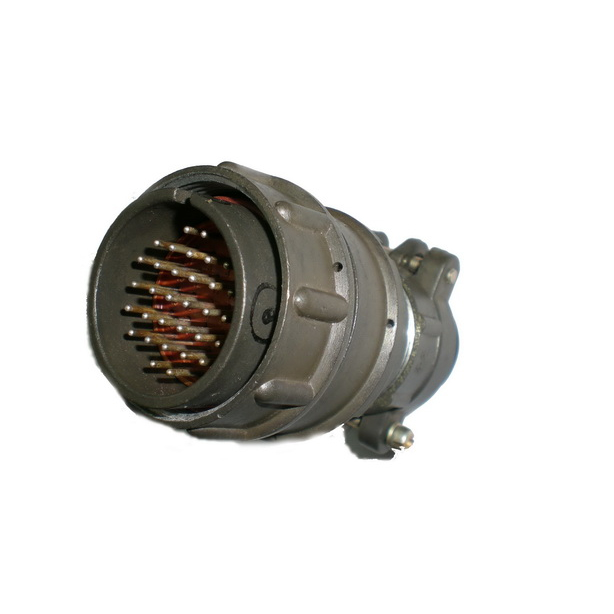

2РМ30КПН32Ш1А1 — это кабельная вилка из серии цилиндрических разъёмов 2РМ, предназначенная для надёжного электрического соединения в цепях переменного и постоянного тока с частотой до 3 МГц. Изделие применяется там, где требуется передача сигналов и питания через кабельную линию с возможностью быстрого сочленения и расчленения.

Разъём относится к категории 2РМ3 и имеет артикул 706. Он рассчитан на эксплуатацию в составе приборов, промышленной электроники и спецтехники, то есть в условиях, где предъявляются повышенные требования к механической прочности и устойчивости к внешним воздействиям.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения разъёма. Они определяют электрические и эксплуатационные возможности изделия.

• Количество контактов — 32.
• Диаметр контактов — 1,0 мм.
• Максимальная токовая нагрузка на контакт — до 4 А.
• Суммарная токовая нагрузка на соединитель — до 106 А.
• Максимальное рабочее напряжение — до 560 В.
• Рабочий диапазон частот — до 3 МГц.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Кратковременный нагрев контактов — до плюс 180 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 сочленений и расчленений.
• Наработка — 1000 часов.

Конструкция и исполнение

Разъём выполнен негерметичным, с прямым патрубком. Корпуса имеют одношпоночную поляризацию, что исключает неправильное сочленение ответных частей и обеспечивает однозначную ориентацию вилки относительно розетки.

Индекс «1» в обозначении указывает на теплостойкость 100 градусов Цельсия. Индекс «А» обозначает золотое покрытие контактов, которое снижает переходное сопротивление и повышает стабильность соединения при слаботочных сигналах. Посадочный диаметр составляет 30 мм. Монтаж возможен пайкой или объёмным способом.

Устойчивость к механическим воздействиям

Изделие выдерживает вибрацию с частотой до 5000 Гц при ускорении 490 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате. Такие параметры подтверждают пригодность разъёма для жёстких условий эксплуатации, включая подвижную технику и оборудование, подверженное тряске.

Применение

Благодаря сочетанию большого числа контактов, стойкости к вибрации и ударам, а также широкому температурному диапазону, 2РМ30КПН32Ш1А1 востребован в приборах, промышленной электронике и спецтехнике. Разъём подходит для коммутации кабельных линий, соединяющих блоки и модули внутри стоек, пультов и машин.

Золотое покрытие контактов делает его пригодным для цепей, где важна стабильность переходного сопротивления. Прямой патрубок упрощает ввод кабеля, а одношпоночная поляризация снижает риск ошибки при сборке. При монтаже следует учитывать негерметичное исполнение: разъём не предназначен для работы в условиях прямого воздействия влаги и требует защиты со стороны корпуса изделия.
