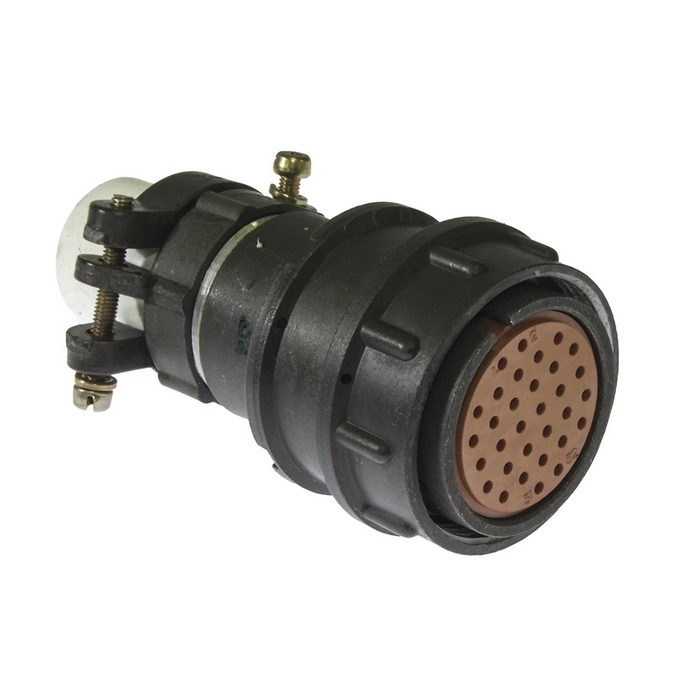

Назначение соединителя 2РМ30КПН32Г5В1В

2РМ30КПН32Г5В1В — это тип электрического соединителя, который используется в радиоэлектронной и радиотехнической аппаратуре. Он представляет собой низкочастотный цилиндрический негерметичный соединитель с резьбовым соединением. Климатическое исполнение такого соединителя соответствует классу В.

Изделие относится к категории 2РМ3 и предназначено для коммутации электрических цепей в составе различных электронных устройств. Основная функция соединителя — обеспечение надёжного электрического контакта между отдельными узлами и блоками аппаратуры, а также возможность быстрого разъединения и повторного соединения цепей при монтаже, обслуживании и ремонте оборудования.

Артикул товара — 705. Производитель в предоставленных данных не указан.

Структура условного обозначения

Маркировка 2РМ30КПН32Г5В1В построена по стандартной схеме условных обозначений соединителей серии 2РМ. Каждый элемент обозначения несёт конкретную информацию о конструкции и параметрах изделия.

• 2РМ — тип соединителя.
• 30 — типоразмер.
• К — вид корпуса (кабельный).
• П — вид патрубка (прямой).
• Н — вид гайки для патрубка (для неэкранированного кабеля).
• 32 — количество контактов.
• Г — часть соединителя (розетка).
• 5 — сочетание контактов (контакты диаметром 1,0 мм и контакты диаметром 2,0 мм).
• В — вид покрытия контактов (серебро).
• 1 — вид контакта (цилиндрический).

Таким образом, рассматриваемое изделие представляет собой кабельную розетку с прямым патрубком и гайкой для неэкранированного кабеля, оснащённую 32 контактами двух типоразмеров с серебряным покрытием.

Подтверждённые конструктивные особенности

Соединитель выполнен в цилиндрическом корпусе и имеет резьбовое соединение, обеспечивающее механическую фиксацию ответных частей. Корпус — кабельного вида, что предполагает крепление кабеля непосредственно к соединителю. Патрубок прямой, гайка предназначена для неэкранированного кабеля.

Конструкция включает 32 контакта. Сочетание контактов типоразмеров 1,0 мм и 2,0 мм позволяет коммутировать цепи с различной токовой нагрузкой в рамках одного соединителя. Контакты цилиндрической формы имеют серебряное покрытие, что характерно для низкочастотных соединителей данного класса.

Изделие является негерметичным, то есть не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты. Климатическое исполнение соответствует классу В.

Применение

Такие соединители часто используются в различных электронных устройствах, включая плазменные текстовые индикаторы, такие как ПИУ-2, где они служат для подключения панели к плате. Помимо этого, соединители серии 2РМ традиционно применяются в радиоэлектронной и радиотехнической аппаратуре для соединения кабельных линий с блоками и модулями.

Типовые сценарии использования включают монтаж жгутов и кабельных сборок, подключение пультов и панелей управления, а также организацию разъёмных соединений внутри приборов и стоек. Резьбовое соединение обеспечивает устойчивость к вибрационным нагрузкам и предотвращает самопроизвольное разъединение в процессе эксплуатации.

Технические характеристики и совместимость

Технические характеристики аналогичны другим соединителям серии 2РМ, включая сопротивление контактов, максимальное рабочее напряжение и токовую нагрузку. Точные значения этих параметров для 2РМ30КПН32Г5В1В в доступных источниках не указаны, поэтому при проектировании и замене изделия следует ориентироваться на справочные данные для соответствующего типоразмера и сочетания контактов серии 2РМ.

Совместимость определяется типом соединителя, типоразмером, количеством и сочетанием контактов, а также видом резьбового сочленения. Ответные части подбираются в соответствии с этими параметрами, чтобы обеспечить корректное механическое и электрическое сопряжение.

Указания по подбору и эксплуатации

1. Проверить соответствие типоразмера и количества контактов требованиям конкретного устройства.
2. Учесть сочетание контактов диаметром 1,0 мм и 2,0 мм при распределении цепей по токовой нагрузке.
3. Обеспечить условия эксплуатации, соответствующие климатическому исполнению класса В, поскольку соединитель негерметичен.
4. Применять кабель, соответствующий прямому патрубку и гайке для неэкранированного кабеля.
5. Учитывать, что точные электрические параметры для данной маркировки в доступных источниках не приведены и требуют уточнения по справочной документации серии.

Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют и в описании не приводятся.
