Назначение

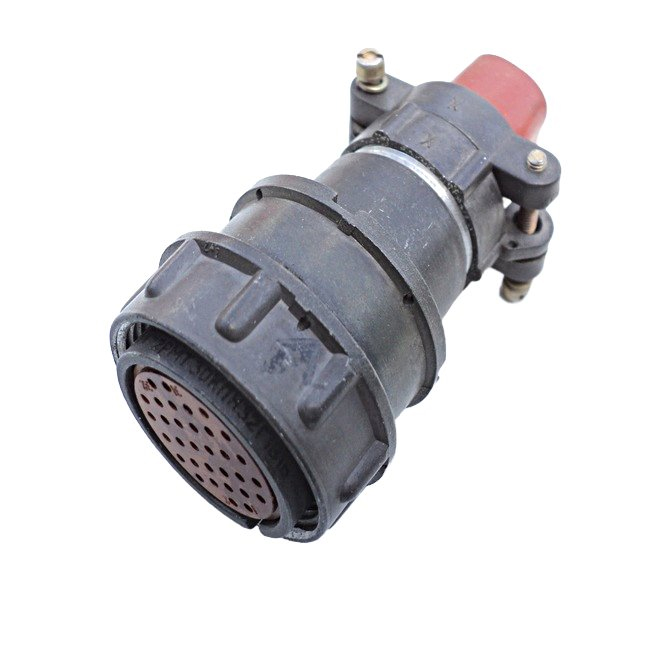

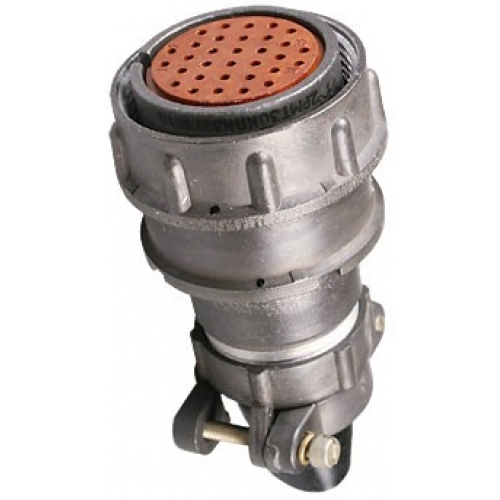

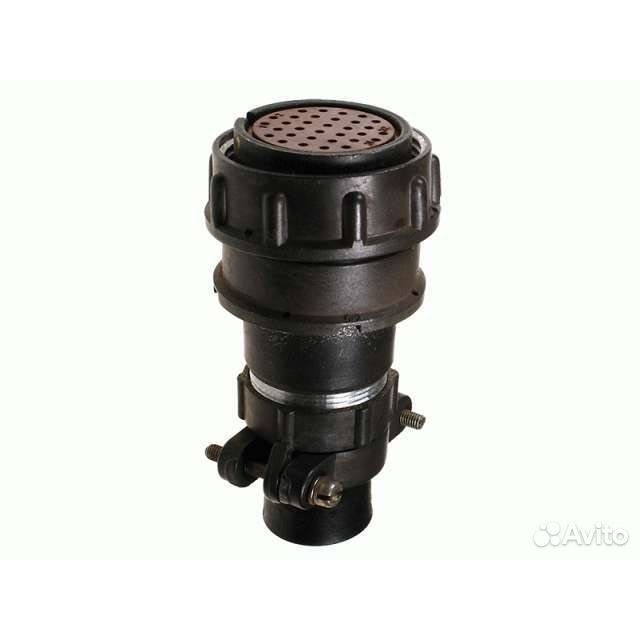

2РМ30КПН32Г1В1Л — кабельная розетка цилиндрического разъёма серии 2РМ. Изделие предназначено для надёжного соединения электрических цепей и применяется в различных электроустановках для передачи сигналов и мощности, в том числе в промышленном оборудовании и приборах. Конструктивное исполнение с прямым патрубком рассчитано на подключение кабеля и работу в составе ответных частей серии 2РМ.

Подтверждённые особенности

• Тип: кабельная розетка цилиндрического разъёма серии 2РМ, негерметичная, с прямым патрубком.
• Число контактов — 32, диаметр контакта — 1,0 мм.
• Ток на контакт — до 4 А; общее напряжение — до 560 В переменного или постоянного тока.
• Посадочный диаметр — 30 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур — от минус 60 °С до плюс 100 °С, с учётом смены теплостойкости до плюс 180 °С.
• Наработка — от 1000 до 5000 часов при 500 циклах сочленения-расчленения.

Механическая стойкость

Соединитель выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², одиночные удары с ускорением до 5000 м/с² и многократные удары с ускорением до 1000 м/с². Кроме того, изделие устойчиво к линейному ускорению 2000 м/с² и сохраняет работоспособность при пониженном давлении до 133,32 умноженное на 10 в минус двенадцатой степени Па.

Электрические параметры

Заявленные значения тока до 4 А на контакт и напряжения до 560 В переменного или постоянного тока определяют область применения разъёма: передача сигналов и мощности в цепях промышленного оборудования и приборов. Высокое сопротивление изоляции — не менее 5000 МОм — подтверждает пригодность изделия для ответственных соединений, где важна стабильность электрических характеристик.

Применение

Разъём 2РМ30КПН32Г1В1Л используется в различных электроустановках для передачи сигналов и мощности, включая промышленное оборудование и приборы. Благодаря высокой надёжности и устойчивости к внешним воздействиям такое исполнение востребовано там, где требуется стойкость к вибрации, ударам, линейным ускорениям и пониженному давлению.

1. Промышленное оборудование и приборы.
2. Электроустановки для передачи сигналов и мощности.
3. Условия эксплуатации с повышенными механическими нагрузками и широким температурным диапазоном.

Изделие поставляется под наименованием 2РМ30КПН32Г1В1Л, артикул 703, категория 2РМ3. Сведения о производителе, комплектации, сертификатах и гарантии в предоставленных данных не указаны.
