Назначение

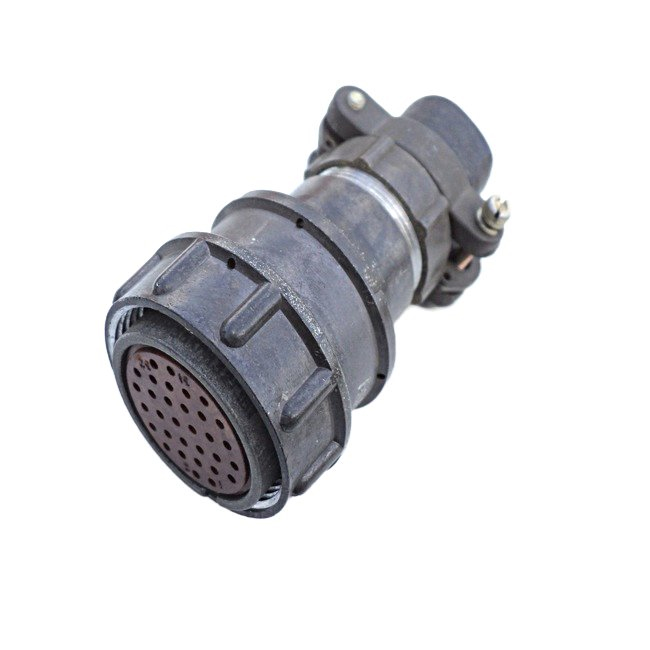

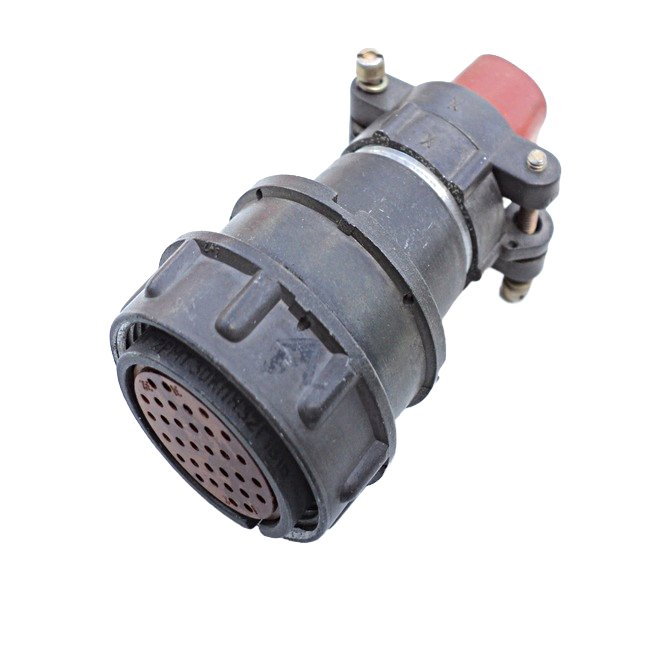

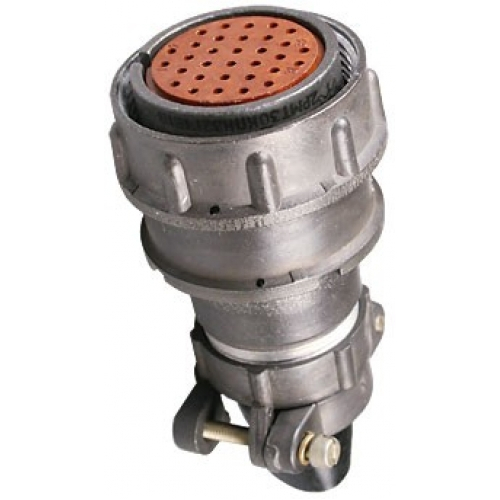

2РМ30КПН32Г1В1Э — кабельная розетка серии 2РМ, предназначенная для электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМ3 и имеет артикул 704. Розетка применяется как соединитель общего назначения с резьбовым соединением и ориентирована на кабельный монтаж методом обжимки.

Подтверждённые особенности

Розетка оснащена 32 извлекаемыми контактами диаметром 1,0 мм, выполнена с прямым патрубком и в негерметичном исполнении. Ниже перечислены основные технические параметры, указанные для данного изделия.

• Количество контактов — 32, контакты извлекаемые, диаметр контакта 1,0 мм.
• Рабочее напряжение — до 560 В постоянного или переменного тока.
• Максимальная токовая нагрузка на контакт — до 4 А, суммарно до 106 А на весь разъём.
• Сечение присоединяемого провода — не более 0,5 квадратного миллиметра.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Посадочный диаметр — 30 мм.
• Срок сохраняемости — 15 лет.

Механические параметры

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате.

Устойчивость к ударам составляет до 5000 метров на секунду в квадрате для одиночных воздействий и до 1000 метров на секунду в квадрате для многократных.

Допустимое линейное ускорение — до 2000 метров на секунду в квадрате.

Условия эксплуатации

Конструкция рассчитана на работу при пониженном давлении вплоть до 133,32 умноженного на 10 в минус двенадцатой степени Паскаля, что определяет подходящее климатическое исполнение для соответствующей аппаратуры.

Применение

Изделие используется в качестве соединителя общего назначения в аппаратуре с резьбовым соединением. Кабельный монтаж выполняется методом обжимки, что позволяет формировать электрические соединения в радиоэлектронной и радиотехнической аппаратуре. Розетка подходит для эксплуатации в составе оборудования, где заявленные электрические, механические и климатические параметры соответствуют условиям работы.

При подборе изделия следует учитывать совокупность приведённых характеристик: число и диаметр контактов, допустимое напряжение и токовую нагрузку, сечение провода, а также устойчивость к вибрации, ударам и линейным ускорениям. Отдельного внимания требуют температурный диапазон и способность работать при пониженном давлении.

Комплектация и сведения о товаре

В предоставленных данных комплектация не указана. Производитель также не указан.
