Назначение разъёма 2РМ30КПН20Ш1В1

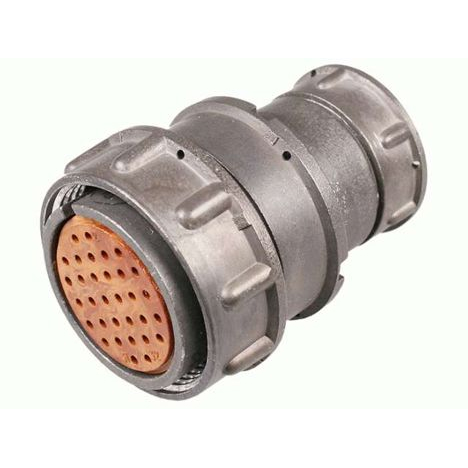

2РМ30КПН20Ш1В1 — цилиндрический низкочастотный электрический разъём серии 2РМ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к блочному типу и применяется для приборных соединений в неэкранированном кабеле, где требуется надёжная механическая фиксация и стабильный электрический контакт.

Конструкция сочетает блочный корпус с посадочным диаметром 30 мм, 20 контактов диаметром 1 мм и резьбовую фиксацию сочленения. Резьбовое соединение препятствует самопроизвольному расхождению частей разъёма при вибрации и ударных нагрузках, что важно для подвижной и бортовой техники.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной серии и типоразмера. Значения соответствуют данным каталога и не дополнены расчётными или предположительными величинами.

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — от 4 до 8 А на контакт.
• Суммарный ток на соединитель — до 106 А.
• Сопротивление изоляции — не менее 1000 до 5000 МОм.
• Электрическая прочность изоляции — до 1850 В амплитудного значения.
• Ёмкость между контактами — не более 6 пФ.
• Число сочленений и расчленений — 500 циклов.
• Наработка — не менее 5000 часов.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, с возможными кратковременными скачками до плюс 180 градусов Цельсия.
• Климатическое исполнение — УХЛ2.1, для умеренного и холодного климата.

Электрические параметры позволяют использовать разъём как в слаботочных измерительных и сигнальных цепях, где важна малая межконтактная ёмкость, так и в цепях с заметной токовой нагрузкой. Сочетание высокого сопротивления изоляции и значительной электрической прочности обеспечивает устойчивую работу при повышенном напряжении.

Условия эксплуатации и устойчивость к внешним воздействиям

Разъём рассчитан на жёсткие условия эксплуатации. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате.

Отдельно нормируется работа при повышенной влажности — до 98 процентов при температуре плюс 25 градусов Цельсия. Сохраняется работоспособность при атмосферном давлении от 133 Па до 506 кПа, то есть как в условиях, близких к вакууму, так и при повышенном давлении.

Учитываются и другие факторы: воздействие озона и требования по воспламеняемости. Климатическое исполнение УХЛ2.1 подтверждает пригодность для умеренного и холодного климата, что расширяет географию применения изделия.

Применение

2РМ30КПН20Ш1В1 используется как вилка или розетка блочного типа. Основная сфера — приборные соединения в неэкранированном кабеле. Благодаря стойкости к вибрации, ударам, влажности и перепадам давления разъём востребован в авиационной технике, промышленном оборудовании и других областях, где к соединителям предъявляются повышенные требования по надёжности.

Малая ёмкость между контактами до 6 пФ делает его пригодным для передачи сигналов в цепях с частотой до 3 МГц без существенных искажений. Резьбовая фиксация упрощает монтаж и обслуживание: соединение можно разъединять и вновь сочленять, сохраняя заданные характеристики на протяжении 500 циклов.

Краткие итоги

1. Тип — цилиндрический низкочастотный разъём серии 2РМ, блочный корпус, посадочный диаметр 30 мм.
2. Контакты — 20 штук диаметром 1 мм, резьбовая фиксация.
3. Электрика — до 560 В, 4 до 8 А на контакт, до 106 А суммарно, изоляция не менее 1000 до 5000 МОм.
4. Ресурс — 500 сочленений, наработка не менее 5000 часов.
5. Среда — от минус 60 до плюс 100 градусов Цельсия, влажность до 98 процентов, вибрация и удары, исполнение УХЛ2.1.

Таким образом, 2РМ30КПН20Ш1В1 представляет собой надёжный соединитель для ответственных приборных цепей, сочетающий компактные размеры контактов с высокими электроизоляционными и прочностными показателями.
