Назначение разъёма 2РМ30КПН20Г4В1

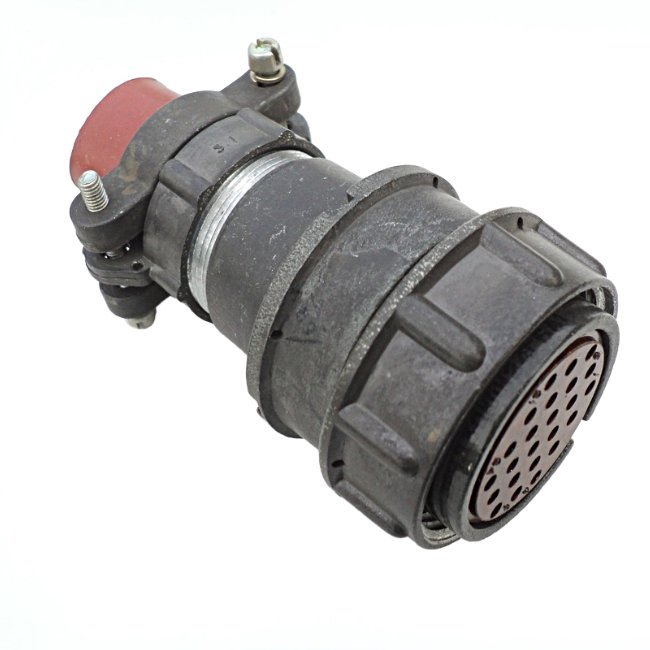

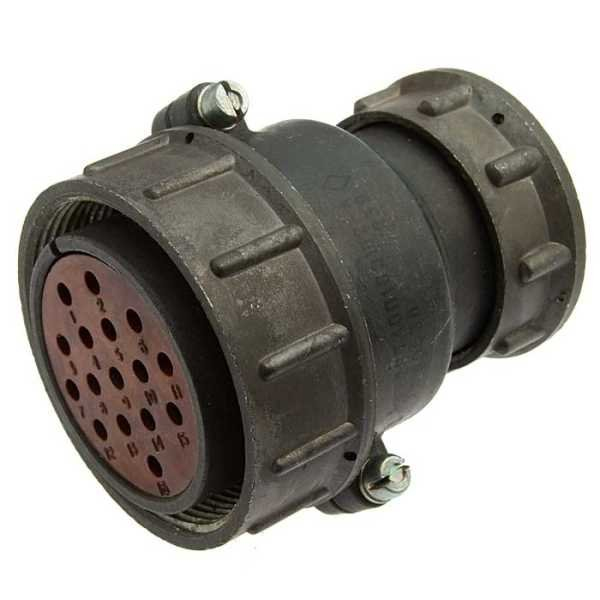

2РМ30КПН20Г4В1 — это герметичный электрический соединитель серии 2РМ, выполненный в виде кабельной розетки панельного исполнения. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём обеспечивает надёжную коммутацию в составе кабельных сборок и панельных узлов, где требуется стабильный электрический контакт и защита от воздействия внешней среды.

Основная задача данного соединителя — передача электрической энергии и сигналов между отдельными блоками, приборами и кабельными линиями в условиях интенсивных механических нагрузок и неблагоприятных климатических факторов. Панельное исполнение позволяет закреплять розетку непосредственно на корпусе оборудования, а кабельное — подключать ответную часть с гибким или бронированным проводом.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения следует учитывать при подборе совместимых ответных частей и при расчёте режимов работы цепи.

• Количество контактов: 20 штук.
• Токовая нагрузка на одиночный контакт: до 4 А.
• Суммарная токовая нагрузка на соединитель: до 106 А.
• Максимальное рабочее напряжение: 560 В.
• Испытательное напряжение: до 1850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Сочленение: резьбовое.
• Поляризация: одношпоночная.
• Усилие расчленения: до 343 Н.
• Число соединений и расчленений: 500.
• Минимальная наработка: 5000 часов.

Условия эксплуатации

Разъём рассчитан на жёсткие условия работы, что подтверждается широким диапазоном допустимых воздействий. Температура эксплуатации составляет от минус 60 градусов Цельсия до плюс 100–180 градусов Цельсия в зависимости от модификации. Влажность окружающей среды может достигать 98 процентов при температуре плюс 25 градусов Цельсия.

Изделие сохраняет работоспособность при вибрационных нагрузках с ускорением до 490 метров на секунду в квадрате в диапазоне частот от 1 до 5000 герц. Допускаются ударные нагрузки с ускорением до 5000 метров на секунду в квадрате. Отдельно нормируется работа при пониженном давлении — вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба, что характерно для высотных и космических применений.

Конструктивные особенности

Герметичное исполнение корпуса защищает контактную группу от проникновения влаги, пыли и агрессивных сред. Резьбовое сочленение обеспечивает механическую фиксацию ответных частей и равномерное поджатие контактов. Одношпоночная поляризация исключает неправильное соединение и гарантирует правильное взаимное расположение контактов при стыковке.

Усилие расчленения до 343 ньютонов свидетельствует о плотном и надёжном соединении, устойчивом к вибрациям и случайным рывкам кабеля. Ресурс в 500 циклов соединения и расчленения позволяет использовать разъём в оборудовании, которое периодически разбирается для обслуживания или замены блоков.

Применение

Благодаря сочетанию герметичности, широкого температурного диапазона и стойкости к механическим воздействиям, 2РМ30КПН20Г4В1 применяется в авиационной технике, судостроении и промышленной электронике. Типовые сферы использования включают бортовые системы летательных аппаратов, палубное и судовое оборудование, а также промышленные установки, работающие в условиях вибрации, повышенной влажности и перепадов давления.

Разъём подходит для построения силовых и сигнальных цепей с числом проводников до двадцати, где требуется сохранить целостность соединения при экстремальных внешних воздействиях. При монтаже важно соблюдать полярность подключения согласно шпоночной ориентации и не превышать указанные токовые и voltage-нагрузки на контакт.
