Назначение соединителя 2РМ30КПН

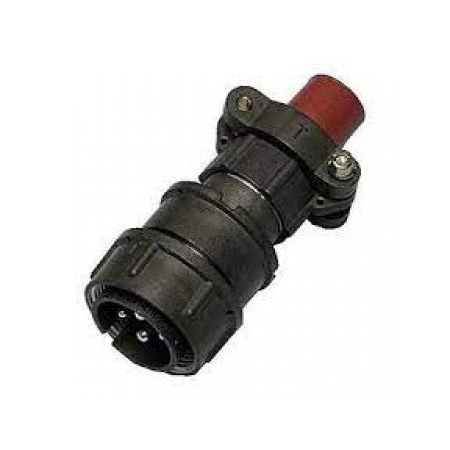

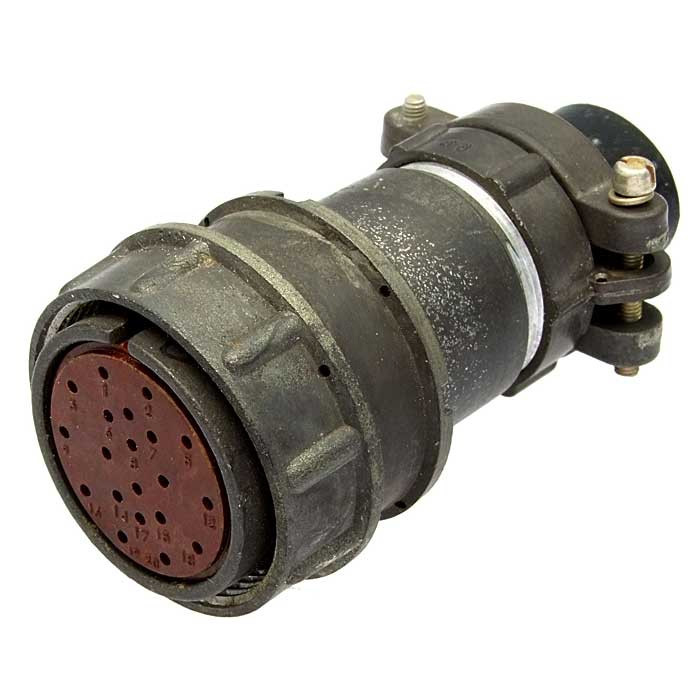

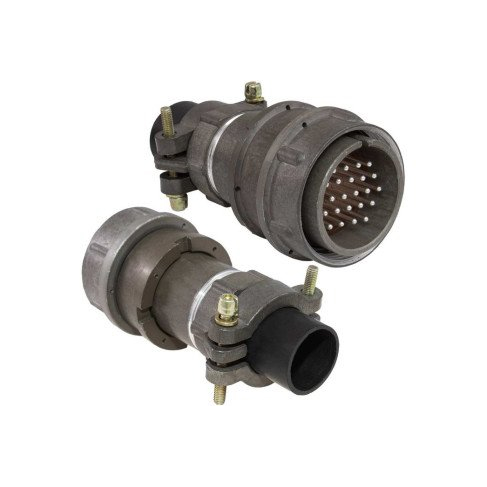

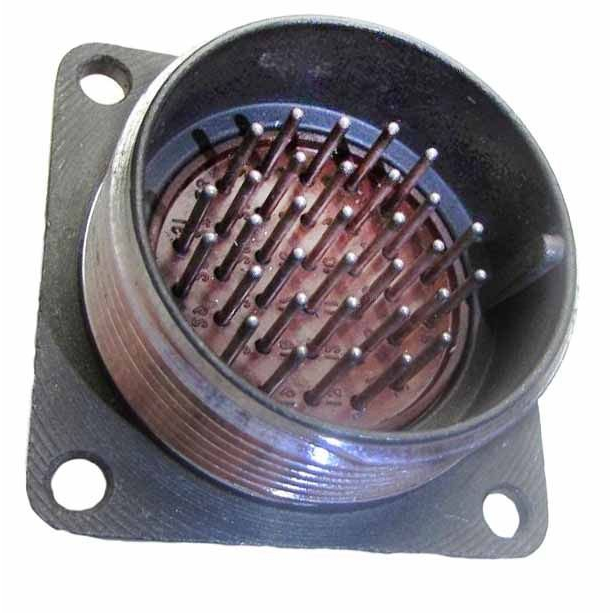

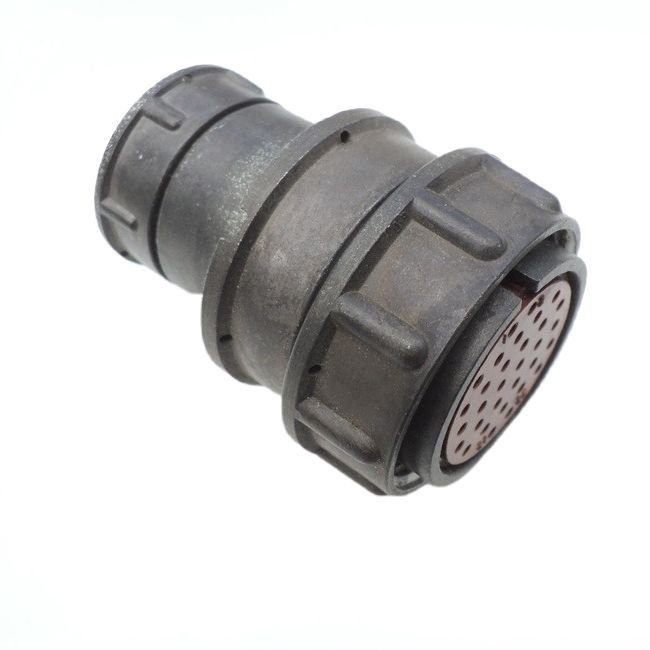

2РМ30КПН БЕЗ ГОЛОВЫ — цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для подключения кабелей в электронных устройствах и системах, где требуется надёжное и прочное соединение. Изделие относится к категории 2РМ3 и поставляется в исполнении без головы, то есть без ответной части, что позволяет использовать его в составе комплекта, где ответный соединитель подбирается отдельно под конкретную схему монтажа.

Разъёмы серии 2РМ применяются там, где необходимо обеспечить стабильный электрический контакт при воздействии механических нагрузок и вибраций. Благодаря этому такие соединители востребованы в сложных условиях эксплуатации, включая подвижные и вибрирующие узлы аппаратуры.

Подтверждённые особенности серии 2РМ

Соединители 2РМ представляют собой низкочастотные цилиндрические негерметичные разъёмы. Ниже приведены характеристики, подтверждённые для модификации 2РМ30КПН32Г1А1, которая представляет собой 32-контактную негерметичную кабельную розетку и даёт представление о параметрах и конструкции изделий данной серии.

• Тип соединителя: 2РМ, низкочастотный цилиндрический негерметичный.
• Количество контактов: 32.
• Рабочее напряжение: до 560 вольт.
• Максимальная токовая нагрузка на контакт: до 4 ампер.
• Максимальная общая токовая нагрузка: до 106 ампер.
• Диаметр контакта: 1,0 миллиметра.
• Сечение подсоединяемого провода: не более 0,5 квадратного миллиметра.
• Сопротивление контакта: не более 0,005 ома.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава, что обеспечивает прочность при умеренной массе. Патрубок имеет прямой тип, а гайка патрубка выполнена для неэкранированного кабеля. Контакты имеют золотое покрытие, которое способствует стабильности переходного сопротивления и защите контактной группы от окисления.

Негерметичное исполнение означает, что соединитель не предназначен для работы при прямом воздействии влаги или в условиях повышенного давления среды; при этом он рассчитан на эксплуатацию в широком диапазоне температур и при механических нагрузках, характерных для промышленной и транспортной аппаратуры.

Применение

Разъёмы серии 2РМ используются в различных электронных устройствах и системах, где требуется надёжное и прочное соединение кабелей. Они способны выдерживать значительные механические нагрузки и вибрации, что делает их подходящими для применения в сложных условиях эксплуатации.

Исполнение 2РМ30КПН БЕЗ ГОЛОВЫ удобно в тех случаях, когда кабельная часть монтируется отдельно, а ответная часть подбирается под конкретную конфигурацию оборудования. Такой подход применяется при построении жгутов, кабельных сборок и межблочных соединений, где важны компактность, механическая стойкость и предсказуемые электрические параметры контакта.

Перед монтажом следует учитывать ограничения по сечению подсоединяемого провода и по токовой нагрузке на контакт, а также температурный диапазон, чтобы выбранный режим работы соответствовал условиям конкретной системы.
