Назначение

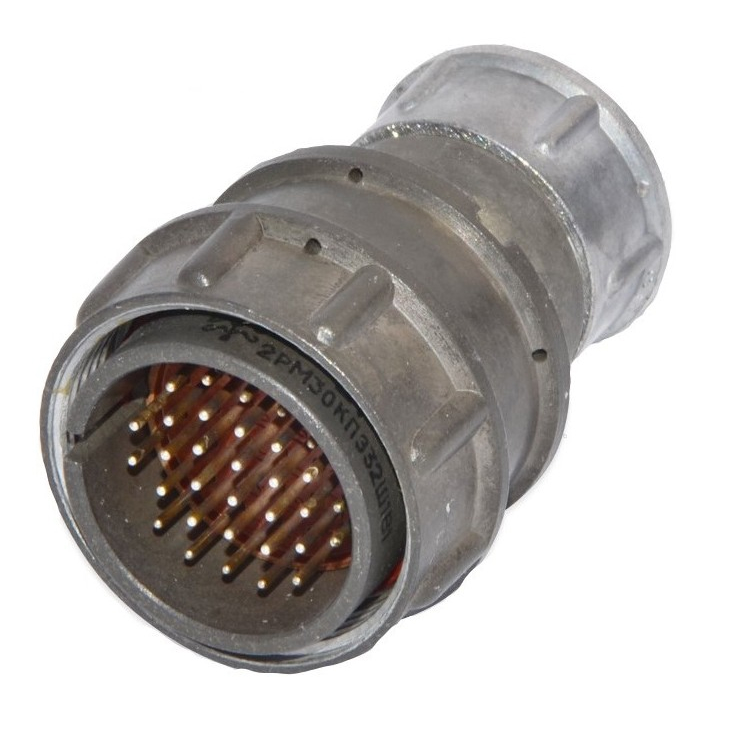

2РМ30КПЭ32Ш1В1В — это цилиндрический низкочастотный электрический разъём серии 2РМ, представляющий собой кабельную вилку. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъём применяется там, где требуется стабильная работа в жёстких условиях эксплуатации: в приборах, кабельных сборках и системах передачи сигнала и питания.

Конструкция предусматривает негерметичное исполнение с резьбовым соединением и прямым патрубком для экранированного кабеля. Корпус имеет условный размер 30 мм. Такое исполнение обеспечивает механическую фиксацию сочленения и возможность подключения экранированного кабеля для снижения помех.

Основные характеристики

• Количество контактов: 32 извлекаемых контакта диаметром 1 мм.
• Максимальная токовая нагрузка: до 4 А на контакт и до 106 А суммарно на соединитель.
• Рабочее напряжение: до 560–700 В постоянного или переменного тока с частотой до 3 МГц.
• Рабочий диапазон температур: от минус 60°C до плюс 100°C.
• Теплостойкость: исполнение 1.
• Климатическое исполнение: УХЛ или В.
• Ресурс: 500 сочленений-расчленений.
• Наработка: не менее 1000 часов.
• Сопротивление контактов: до 2 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Электрическая прочность изоляции: до 1850 В.
• Покрытие контактов: серебро (обозначение В1) либо варианты исполнения — золото, палладий.
• Монтаж: обжимка.

Устойчивость к внешним воздействиям

Разъём рассчитан на эксплуатацию в условиях повышенных механических и акустических нагрузок. Он выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 50g, механические удары до 500g однократного действия и до 100g многократного действия, а также акустические шумы уровнем до 170 дБ. Электрическая прочность изоляции достигает 1850 В, что подтверждает пригодность изделия для ответственных цепей.

Область применения

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая приборы и кабельные соединения, где необходима высокая надёжность в жёстких условиях. Благодаря широкому температурному диапазону, стойкости к вибрации и ударам, а также возможности коммутации цепей с токами до 4 А на контакт, разъём востребован в составе экранированных кабельных сборок. Резьбовое соединение обеспечивает прочную фиксацию ответных частей, а прямой патрубок упрощает монтаж экранированного кабеля.

Извлекаемые контакты диаметром 1 мм позволяют выполнять ремонт и замену отдельных цепей без демонтажа всего соединителя. Обжимной монтаж контактов обеспечивает надёжное электрическое соединение с проводом. Климатическое исполнение УХЛ или В расширяет область использования изделия в различных условиях окружающей среды. Покрытие контактов серебром В1 снижает переходное сопротивление и повышает стабильность соединения при длительной эксплуатации.
