Назначение соединителя 2РМ30КПЭ32Ш1В1 «ОС»

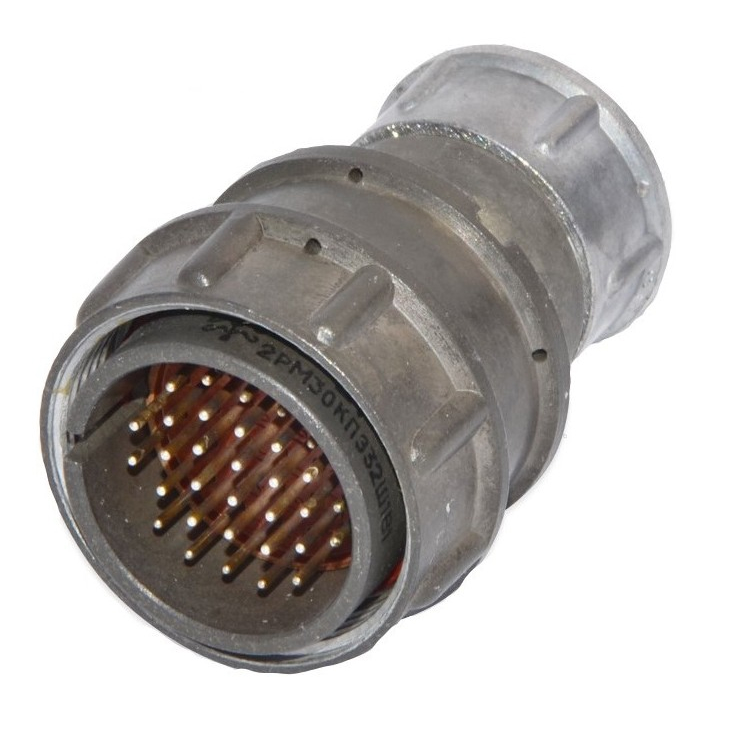

Соединитель 2РМ30КПЭ32Ш1В1 «ОС» относится к категории 2РМ3 и представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения, обеспечивая электрическое соединение кабельных линий с ответными частями.

Соединитель относится к негерметичным цилиндрическим соединителям и предназначен преимущественно для внутреннего объёмного монтажа. Приёмка «ОС» подтверждает, что изделие изготовлено и принято в соответствии с требованиями особой системы приёмки, применяемой для компонентов ответственного назначения.

Конструктивные особенности

• Тип соединителя — негерметичный цилиндрический.
• Корпус — кабельный, с прямым патрубком и гайкой для экранированного кабеля.
• Количество контактов — 32.
• Тип контактов — вилка, обозначение «Ш».
• Диаметр всех контактов — 1 миллиметр.
• Покрытие контактов — серебро, обозначение «В».
• Теплостойкость — до плюс 100 градусов Цельсия.

Конструкция корпуса с прямым патрубком и гайкой рассчитана на подключение экранированного кабеля, что важно для работы в составе радиотехнической аппаратуры, где требуется защита цепей от помех. Все 32 контакта имеют одинаковый диаметр 1 миллиметр и серебряное покрытие, обеспечивающее стабильное переходное сопротивление в местах электрического контакта.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — до 560 вольт или до 700 вольт в зависимости от условий эксплуатации.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1 миллиметр — от 5 до 8 ампер; в отдельных справочных данных указано также значение до 4 ампер на одиночный контакт.
• Рабочий диапазон частот — до 3 мегагерц.

Условия эксплуатации

• Рабочие температуры — от минус 60 до плюс 100 градусов Цельсия.
• Повышенная относительная влажность при плюс 25 градусах Цельсия — до 98 процентов.
• Устойчивость к вибрации — в диапазоне частот от 1 герца до 1000 герц, а также в расширенном диапазоне до 5000 герц, при ускорении до 490 метров на секунду в квадрате (50 g).
• Устойчивость к механическим ударам — с ускорением вплоть до нескольких тысяч метров на секунду в квадрате.

Применение

Соединитель 2РМ30КПЭ32Ш1В1 «ОС» применяется для внутреннего объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре. Благодаря широкому диапазону рабочих температур, стойкости к влажности, вибрационным и ударным нагрузкам он подходит для эксплуатации в составе оборудования, работающего в различных климатических условиях.

Как кабельная вилка с 32 контактами и корпусом под экранированный кабель, изделие используется там, где требуется передача сигналов и питающих напряжений по многожильному кабельному соединению при частотах до 3 МГц. Приёмка «ОС» делает его применимым в аппаратуре, к которой предъявляются повышенные требования по надёжности и контролю качества.

Краткое резюме

2РМ30КПЭ32Ш1В1 «ОС» — негерметичная цилиндрическая кабельная вилка с 32 контактами диаметром 1 миллиметр и серебряным покрытием, с корпусом под экранированный кабель, рабочим напряжением до 560 или 700 вольт, током на контакт от 5 до 8 ампер и температурным диапазоном от минус 60 до плюс 100 градусов Цельсия. Изделие предназначено для цепей постоянного и переменного тока частотой до 3 МГц и для внутреннего объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре.
