Назначение соединителя 2РМ30КПЭ32Ш1В1 «ОС»

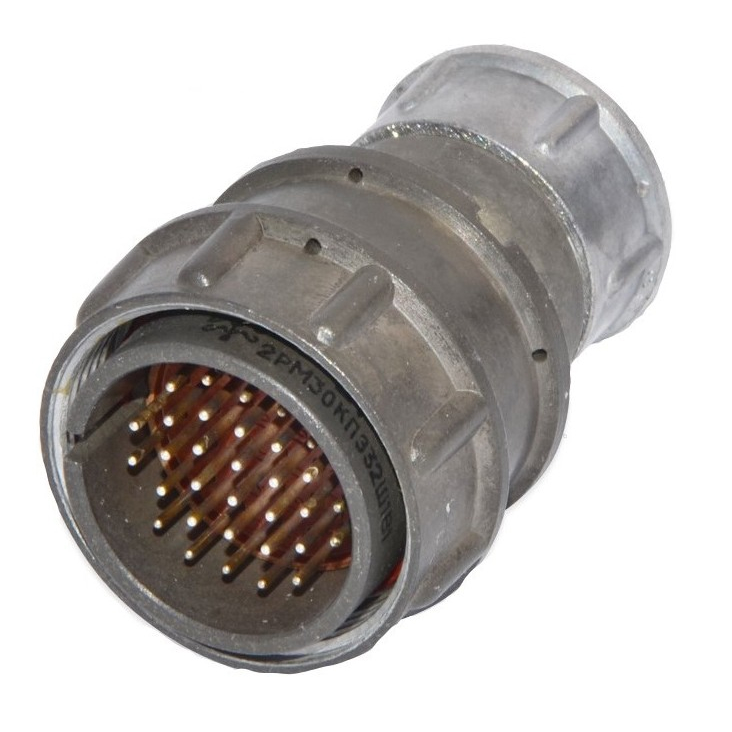

Соединитель 2РМ30КПЭ32Ш1В1 «ОС» представляет собой цилиндрический низкочастотный негерметичный электрический разъём, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к типу 2РМ и применяется как соединитель общего назначения для коммутации электрических цепей в составе кабельных сборок и блоков аппаратуры.

Приёмка «ОС» означает, что изделие прошло приёмо-сдаточные испытания и допущено к применению в аппаратуре ответственного назначения в порядке, установленном для данной категории приёмки. Это подтверждает соответствие соединителя требованиям технических условий на изделия серии 2РМ.

Конструктивные особенности и исполнение

Корпус соединителя имеет условный размер 30 и кабельное исполнение с прямым патрубком. Гайка патрубка предназначена для экранированного кабеля, что позволяет обеспечивать надёжное экранирование и механическую фиксацию кабеля в месте ввода. Часть соединителя — вилка.

Сочленение с ответной частью — резьбовое, что обеспечивает устойчивость к вибрационным и ударным нагрузкам и исключает самопроизвольное расчленение. Климатическое исполнение — УХЛ2.1, то есть изделие рассчитано на эксплуатацию в условиях умеренного и холодного климата.

Все 32 контакта имеют диаметр 1 миллиметр и серебряное покрытие (обозначение «В» в маркировке). Серебрение обеспечивает стабильное переходное сопротивление и хорошую проводимость при длительной эксплуатации.

Технические характеристики

• Тип соединителя: 2РМ.
• Условный размер корпуса: 30.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Часть соединителя: вилка.
• Количество контактов: 32.
• Диаметр контактов: 1 миллиметр.
• Покрытие контактов: серебро.
• Тип сочленения: резьбовое.
• Максимальное рабочее напряжение: до 560 вольт или до 700 вольт в зависимости от условий эксплуатации.
• Токовая нагрузка на одиночный контакт: до 4 ампер, суммарная нагрузка на соединитель — до 106 ампер.
• Сопротивление электрического контакта: не более 5 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом.
• Ёмкость между контактами: не более 6 пикофарад.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость: до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Количество циклов сочленения-расчленения: до 500.

Стойкость к механическим воздействиям

Соединитель рассчитан на работу в условиях интенсивных механических нагрузок. Вибрационная стойкость обеспечивается в диапазоне частот от 1 до 5000 герц при амплитуде ускорения до 490 метров на секунду в квадрате. Одиночные механические удары достигают 5000 метров на секунду в квадрате, многократные удары — до 1000 метров на секунду в квадрате. Линейные нагрузки выдерживаются до 2000 метров на секунду в квадрате.

Совокупность этих параметров делает изделие пригодным для применения в аппаратуре, эксплуатируемой на подвижных объектах, где возможны вибрации и удары значительной интенсивности.

Применение

Соединитель 2РМ30КПЭ32Ш1В1 «ОС» применяется в радиоэлектронной и радиотехнической аппаратуре для электрического соединения кабелей и блоков. Резьбовое сочленение и кабельное исполнение с патрубком под экранированный кабель позволяют использовать его в составе экранированных кабельных сборок, где требуется защита от электромагнитных помех.

Благодаря широкому диапазону рабочих температур, высокой стойкости к вибрации и ударам, а также стабильным электрическим параметрам соединитель может применяться в составе аппаратуры, работающей в тяжёлых климатических и механических условиях. Серебряное покрытие контактов и низкое переходное сопротивление обеспечивают надёжную передачу сигналов и питающих напряжений.

Изделие поставляется с приёмкой «ОС», что подтверждает его пригодность для использования в аппаратуре, к которой предъявляются повышенные требования по надёжности.
