Назначение соединителя 2РМ30КПЭ32Ш1В1

2РМ30КПЭ32Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения, применяемый в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии 2РМ и представляет собой кабельную вилку с резьбовым соединением и монтажом контактов методом обжимки.

Соединитель предназначен для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры, где требуется компактное цилиндрическое сочленение с надёжной фиксацией резьбой и стойкостью к механическим и климатическим воздействиям.

Расшифровка маркировки

Обозначение 2РМ30КПЭ32Ш1В1 декодируется по позициям следующим образом:

• 2РМ — серия соединителя;
• 30 — посадочный диаметр, равный 30 мм;
• КПЭ — тип исполнения для экранированного кабеля;
• 32 — количество контактов;
• Ш — вилка кабельная;
• 1 — контакты цилиндрической формы диаметром 1,0 мм;
• В — покрытие контактов серебром;
• В — климатическое исполнение с рабочим диапазоном от минус 60 до плюс 100 градусов Цельсия.

Технические характеристики

Максимальное рабочее напряжение соединителя достигает от 560 до 700 вольт. Токовая нагрузка на один контакт диаметром 1,0 мм составляет от 4 до 8 ампер, а суммарная нагрузка на соединитель — до 106 ампер. Сопротивление изоляции — не менее 1000 мегаом.

Изделие устойчиво к воздействию механических нагрузок:

• вибрация в диапазоне от 1 до 1000 герц с ускорением до 490 метров на секунду в квадрате;
• одиночные удары с ускорением до 5000 метров на секунду в квадрате;
• многократные удары с ускорением до 1000 метров на секунду в квадрате;
• линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Условия эксплуатации и ресурс

Рабочая температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия, допускается кратковременная смена температуры до плюс 150 градусов Цельсия. Минимальное атмосферное давление эксплуатации — от 133 паскалей.

Наработка составляет не менее 1000 часов. Количество циклов сочленения и расчленения — 500. Срок хранения — 15 лет.

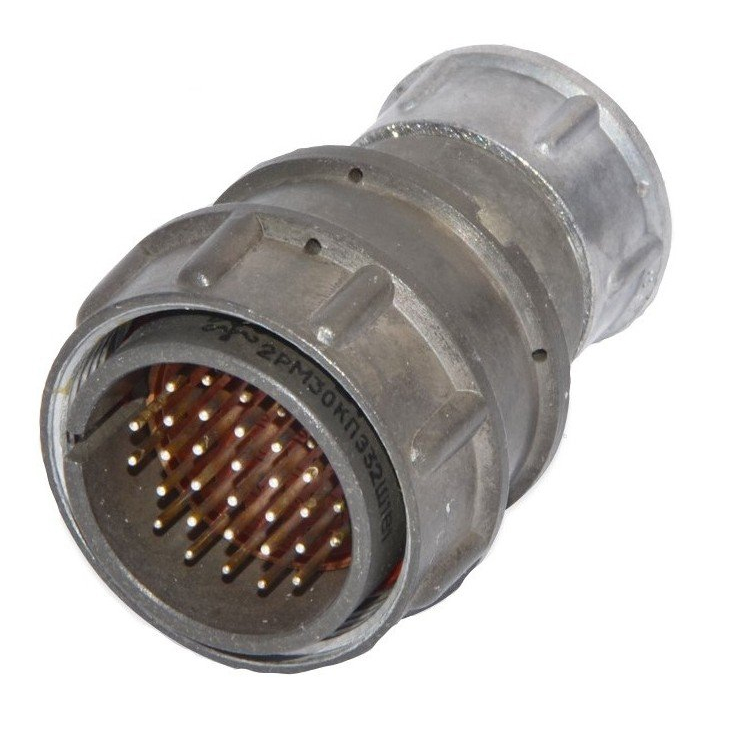

Конструкция и внешний вид

Корпус соединителя изготовлен из карболита. Диаметр корпуса — 39 мм, высота — 54 мм. Цвет корпуса — серый. Монтаж контактов выполняется методом обжимки, соединение с ответной частью — резьбовое.

Применение

2РМ30КПЭ32Ш1В1 применяется в радиоэлектронной и радиотехнической аппаратуре для подключения экранированного кабеля. Исполнение КПЭ и серебряное покрытие контактов обеспечивают работу в составе экранированных кабельных сборок, а климатическое исполнение В и стойкость к вибрации, ударам и линейным нагрузкам позволяют эксплуатировать соединитель в жёстких условиях при температуре от минус 60 до плюс 100 градусов Цельсия.
