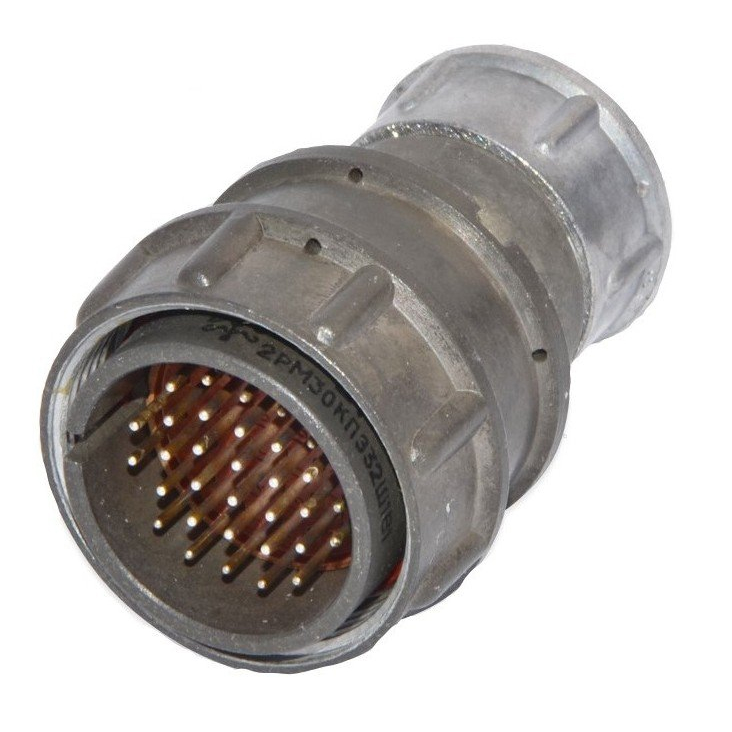

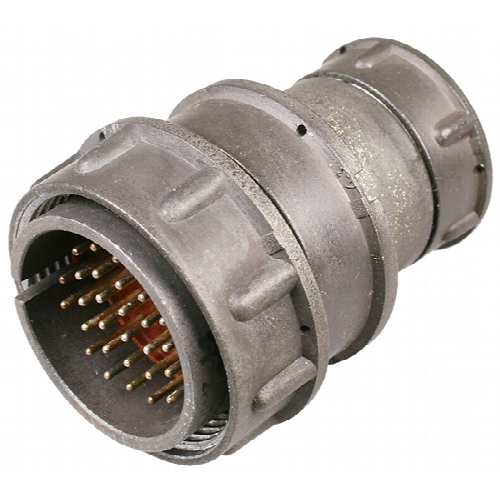

2РМ30КПЭ32Ш1А1 — это кабельная вилка из серии разъёмов 2РМ, предназначенная для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет 32 контакта диаметром 1 мм, максимальную токовую нагрузку до 4 А на контакт и до 106 А общую, а также рабочее напряжение до 560 В.

Основные характеристики

Соединитель обеспечивает электрическую прочность изоляции до 1850 В и сопротивление изоляции не менее 1000 МОм. Диапазон рабочих температур — от -60°C до +100°C (или до +200°C в некоторых модификациях), с возможностью эксплуатации при повышенной влажности (до 98% при +40°C), пониженном давлении (до 10^{-12} мм рт. ст.) и воздействии озона или инея.

Механическая стойкость

Разъём выдерживает вибрацию от 1 до 5000 Гц с ускорением 490 м/с², акустический шум до 170 дБ (50 Гц — 10 кГц), многократные удары до 1000 м/с² и одиночные до 5000 м/с², а также линейное ускорение 2000 м/с². Усилие расчленения — до 343 Н, ресурс — не менее 500 циклов соединения.

Применение

Такие вилки негерметичные, пылезащищённые в соединённом состоянии, подходят для приборных и кабельных систем в условиях УХЛ (умеренный климат). Они используются в авиации, промышленности и электронике для многоконтактных подключений с высокой надёжностью.
