Назначение соединителя 2РМ30КПЭ32Г5В1

Соединитель 2РМ30КПЭ32Г5В1 относится к серии 2РМТ — цилиндрическим низкочастотным тропикоустойчивым разъёмам. Такие изделия предназначены для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Применение охватывает как аппаратуру общего назначения, так и специальные изделия, где требуется устойчивость к климатическим воздействиям и надёжный механический контакт.

Разъём работает с постоянным и переменным током при частоте до 3 МГц и напряжении до 700 В — конкретные предельные значения зависят от типономинала. Конструкция рассчитана на эксплуатацию в составе кабельных и блочных соединений, где важны тропикоустойчивость и всеклиматическое исполнение.

Расшифровка обозначения 2РМ30КПЭ32Г5В1

Маркировка изделия построена по принятой для серии схеме и содержит полную информацию о конструкции и исполнении:

• 2РМТ — тип соединителя, низкочастотный тропикоустойчивый цилиндрический разъём.
• 30 — условный размер корпуса.
• К — вид корпуса: кабельный.
• П — вид патрубка: прямой.
• Э — вид гайки патрубка: для экранированного кабеля.
• 32 — количество контактов.
• Г — часть соединителя: розетка.
• 5 — обозначение сочетания контактов, отличающееся от стандартного.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: до 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Подтверждённые особенности и характеристики

Ниже перечислены свойства, заявленные для данной серии и конкретного исполнения изделия. Они определяют условия монтажа и эксплуатации соединителя.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Состав: вилка и розетка.
• Вид корпуса: кабельный (К) или блочный (Б).
• Исполнение монтажной части: без патрубка, прямой или угловой.
• Экранирование: экранированный.
• Вид сочленения: резьбовое.
• Покрытие контактов: золото (А) или серебро (В); в данном исполнении — серебро.
• Способ монтажа: пайка.
• Монтаж: внутренний.
• Приёмка: «5».

Конструктивные особенности

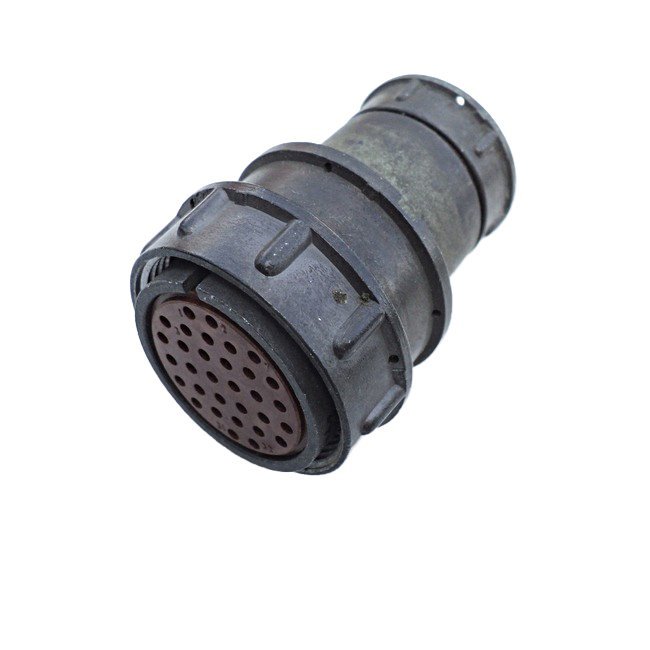

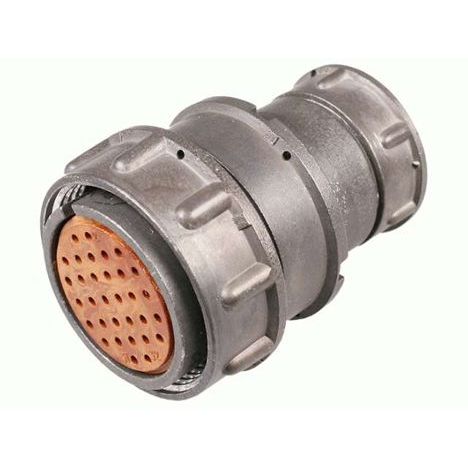

Соединитель выполнен в кабельном корпусе с прямым патрубком и гайкой для экранированного кабеля. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и сохраняет контакт при механических воздействиях. Экранированное исполнение снижает влияние помех и взаимных наводок, что важно при передаче низкочастотных сигналов. Монтаж внутренний, присоединение проводников выполняется пайкой, поэтому при разделке кабеля необходимы соответствующие инструменты и припой.

Контактная система

Розетка содержит 32 контакта с серебряным покрытием. Серебрение обеспечивает стабильное переходное сопротивление и подходит для большинства низкочастотных цепей. Обозначение «5» указывает на сочетание контактов, отличающееся от стандартного, поэтому при подборе ответной части и составлении схемы подключения следует опираться именно на это обозначение, а не на типовую раскладку. Теплостойкость исполнения достигает 100 градусов Цельсия, что определяет допустимый температурный режим работы.

Применение

Разъёмы серии 2РМТ применяются в электро- и радиоаппаратуре различного назначения: для соединения блоков, кабельных сборок и узлов, где требуется разъёмное электрическое соединение. Благодаря всеклиматическому исполнению и тропикоустойчивости изделие пригодно для работы в условиях повышенной влажности и других неблагоприятных климатических факторов. Экранированный кабельный корпус с резьбовым сочленением востребован там, где важны помехозащищённость и устойчивость соединения к вибрации и механическим нагрузкам.

Перед установкой рекомендуется проверить соответствие числа контактов и сочетания «5» требованиям конкретной схемы, а также убедиться, что тип корпуса и исполнение патрубка подходят к используемому кабелю. Соблюдение технологии пайки и правил разделки экранированного кабеля обеспечивает заявленные характеристики соединения в течение всего срока службы.
